溫度變送器故障及處理方法

　　溫度變送器應用廣泛，難免出現各類故障，對此聚英電子總結了常見的溫度變送器故障及處理方法。

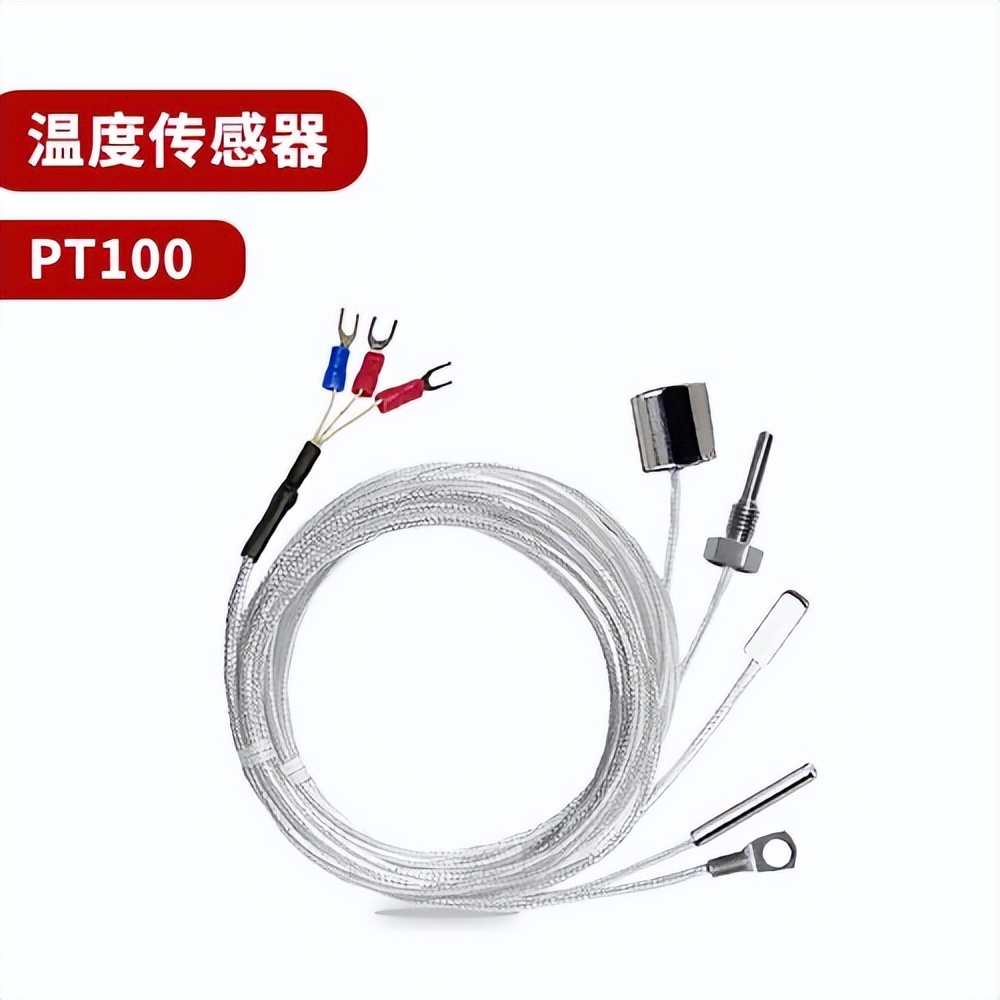

　　一、溫度傳感器引起的故障

　　這是常見的也是好判斷的故障。在使用過程中，一旦出現溫度變送器輸出異常，首先檢查溫度傳感器是否出現故障。在溫度變送器電路正常的情況下，有以下幾種情況。

　　(1)溫度傳感器短路。溫度變送器都有溫度傳感器熔斷報警功能，此時無論變送器前端接的是熱電阻還是熱電偶，都會表現為變送器輸出值小于標準信號即小于4mA。目前標準的熔斷報警電流是3.75mA,當測試溫度變送器輸出時，萬用表顯示的電流值為3.75mA,同時變送器模塊的紅燈閃爍，即可判定溫度傳感器斷路，更換前端的探頭即可解決。

　　有的客戶因為上位儀表的差異，對熔斷報警電流有特殊要求的，廠家是可以定制的，比如要求熔斷報警電流小于3mA的，在保證精度的情況下可以做到2.95mA，甚至更低。

　　(2)溫度傳感器短路。此時溫度變送器輸出的數值一般沒有規律，是個異常值，可以理解成軟件中的“亂碼”。事實上由于溫度傳感器短路的原因，經過恒流源激勵后流入單片機的電壓有可能是個異常的電壓值，再經過系列的AD轉換、放大、DA轉換，最終輸出的就是一個非正常的數值。如果前端電路處理得好，溫度變送器模塊不會損壞，處理不好的電路就會損壞模塊。

　　(3)溫度傳感器“虛斷虛短”。這種情況一般是溫度變送器時而正常，時而不正常。大多數原因屬于溫度傳感器封裝質量的問題，更換探頭即可解決。

　　(4)、被測介質溫度升高或者降低時變送器輸出沒有變化。這種情況大多是溫度變送器密封的問題，可能是由于變送器沒有密封好或者是在焊接的時候不小心將傳感器焊了個小洞，這種情況一般需要更換變送器外殼才能解決。

　　(5)、輸出信號不穩定。這種原因是溫度源本事的原因，溫度源本事就是一個不穩定的溫度，如果是儀表顯示不穩定，那就是儀表的抗干擾能力不強的原因。

　　(6)、變送器輸出誤差大。這種情況原因就比較多，可能是選用的變送器的電阻絲不對導致量程錯誤，也有可以能是變送器出廠的時候沒有標定好。

　　二、供電電源引起的故障

　　正常的溫度變送器供電范圍是9~30VDC,或者8.5~30VDC，客戶現場使用較多的是12VDC、24VDC直流開關電源。一般情況下，電源不會對溫度變送器造成損壞。如果電源出現問題，就很有可能損壞溫度變送器。

　　(1)供電電壓偏低。溫度變送器供電電路的設計一般情況是留有余量的，如果低于標準供電電壓2~3VDC(當然，低功耗的溫度變送器根據不同的輸出，可以做到5VDC供電，甚至3.3VDC供電)，在確保溫度變送器正常功耗的情況下，溫度變送器是可以正常工作的。即使不能滿足溫度變送器正常工作所需的功耗，溫度變送器只是不會正常工作，也不會損壞。

　　(2)供電電壓偏高。一般情況下，電壓不能超過32VDC，超過基本會損壞溫度變送器。即使僥幸電源電路中沒有元件燒毀，也會降低其使用壽命。

　　(3)共用電源的問題。在系統中，多數設備共用同一電源的現象非常普遍。一般情況下，同一功耗量級的設備基本會相安無事，就怕系統中有大功率的設備或者不斷啟停的設備，輕則會造成電荷堆積引起干擾，重則會產生浪涌。因此，工程師在設計電路時，具體分析下所用的設備和儀器儀表，將不同類型的設備、儀器儀表分開供電，做到互不干擾、互不影響。

　　三、浪涌災難

　　浪涌是損壞溫度變送器的最常見的黑手。浪涌的定義如下。浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖?？赡芤鹄擞康脑蛴校褐匦驮O備、短路、電源切換或大型發動機。而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。

　　浪涌的殺傷力不必細說，損壞溫度變送器，如果系統或者設備中有上述情況存在，不僅要選用隔離型的溫度變送器，而且要做好各種接地、絕緣、屏蔽、保護電路等保護措施。因為除了溫度變送器，系統中的其他設備也可能在浪涌的災難下不能幸免于難。

　　四、電磁干擾的麻煩

　　大型電機、大型機械、反應釜、電力設備、傳輸線路、無線電、甚至偶然經過的大型設備等能夠產生電磁場的，基本都會有電磁波的傳導或者輻射，電磁干擾種類繁多，沒辦法盡數。因此，有經驗的工程師或者技術員在現場就要仔細分析自己現場環境，采取必需的措施。在設計之初，就把電磁干擾作為防范的重點，做到防患于未然，努力減少后續使用過程中的麻煩。
