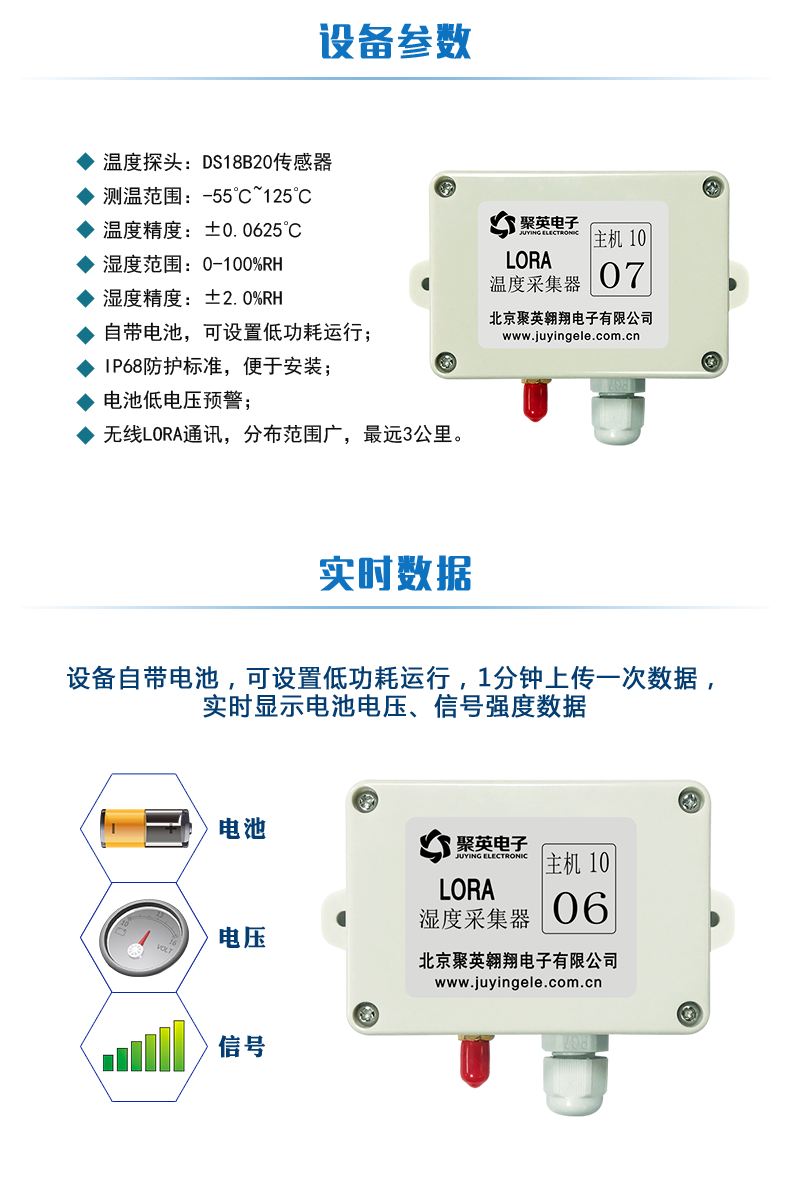

一、產品介紹

1、產品概述

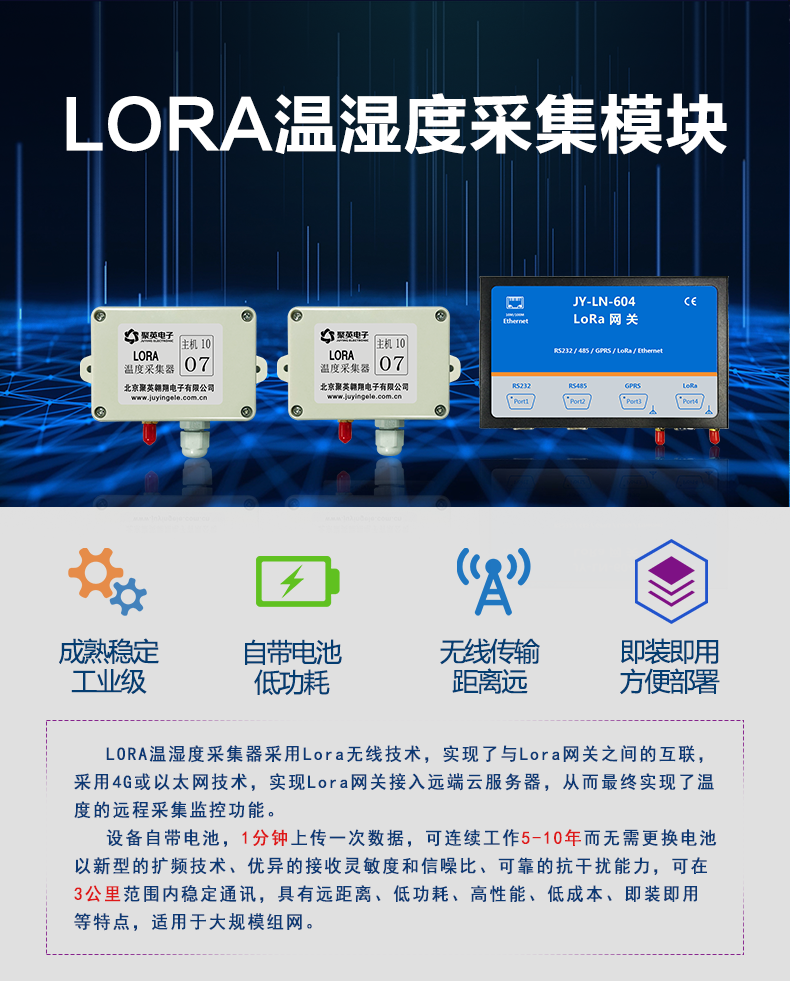

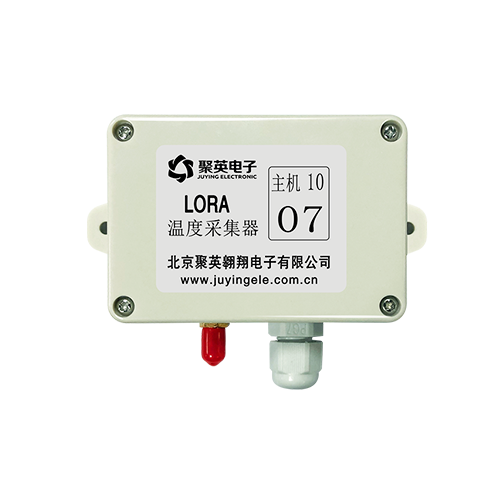

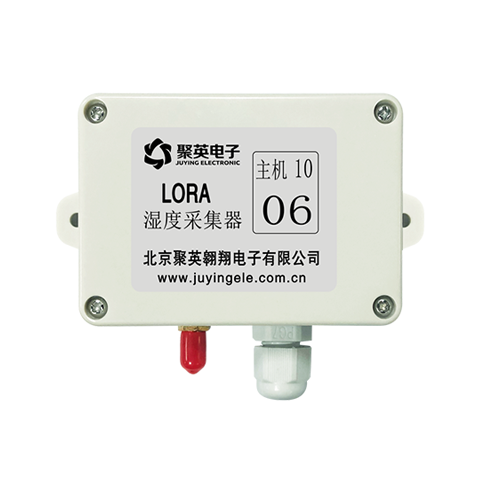

本設備采用數字量溫濕度傳感器探頭監測數據，可同時監測空氣 溫濕度，內置 3.6V 19Ah 大容量鋰铔電池，數據 5 分鐘回傳一次數據， 可以使用5 年以上，設備需要配合網關使用，可實現遠程監測和聯動 控制，設備具有 IP67 級別防水，可應用于農田、樓宇、大棚等。

2、產品特點

l 3.6V 19Ah 鋰铔電池;

l 空氣溫度、濕度一體監測;

l 470Mh 頻道通訊;

l IP67 級別防水設計;

l 3Km 超遠距離通訊;

l 5 年超長待機。

3、產品功能

l 空氣溫度檢測;

l 空氣濕度檢測;

l LORA 信號回傳;

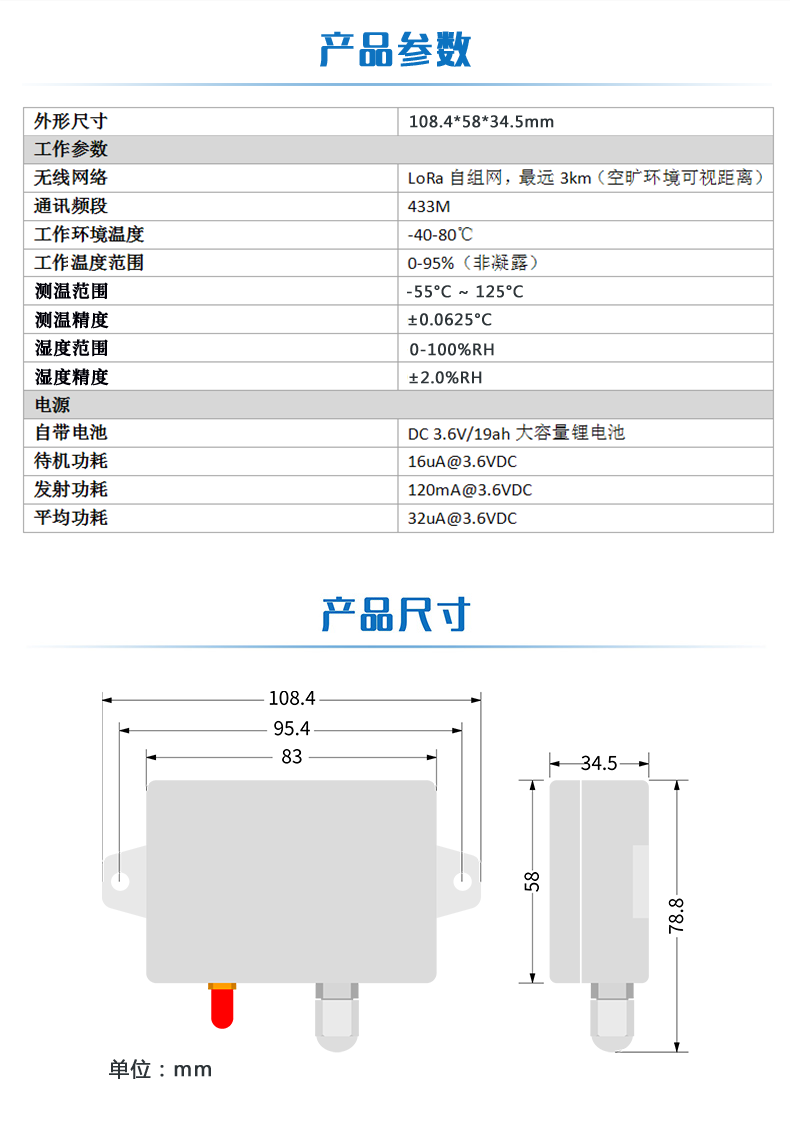

二、主要參數

三、接線說明

傳感器已配對到網關，用戶只需要插上電池即可。

四、配對說明

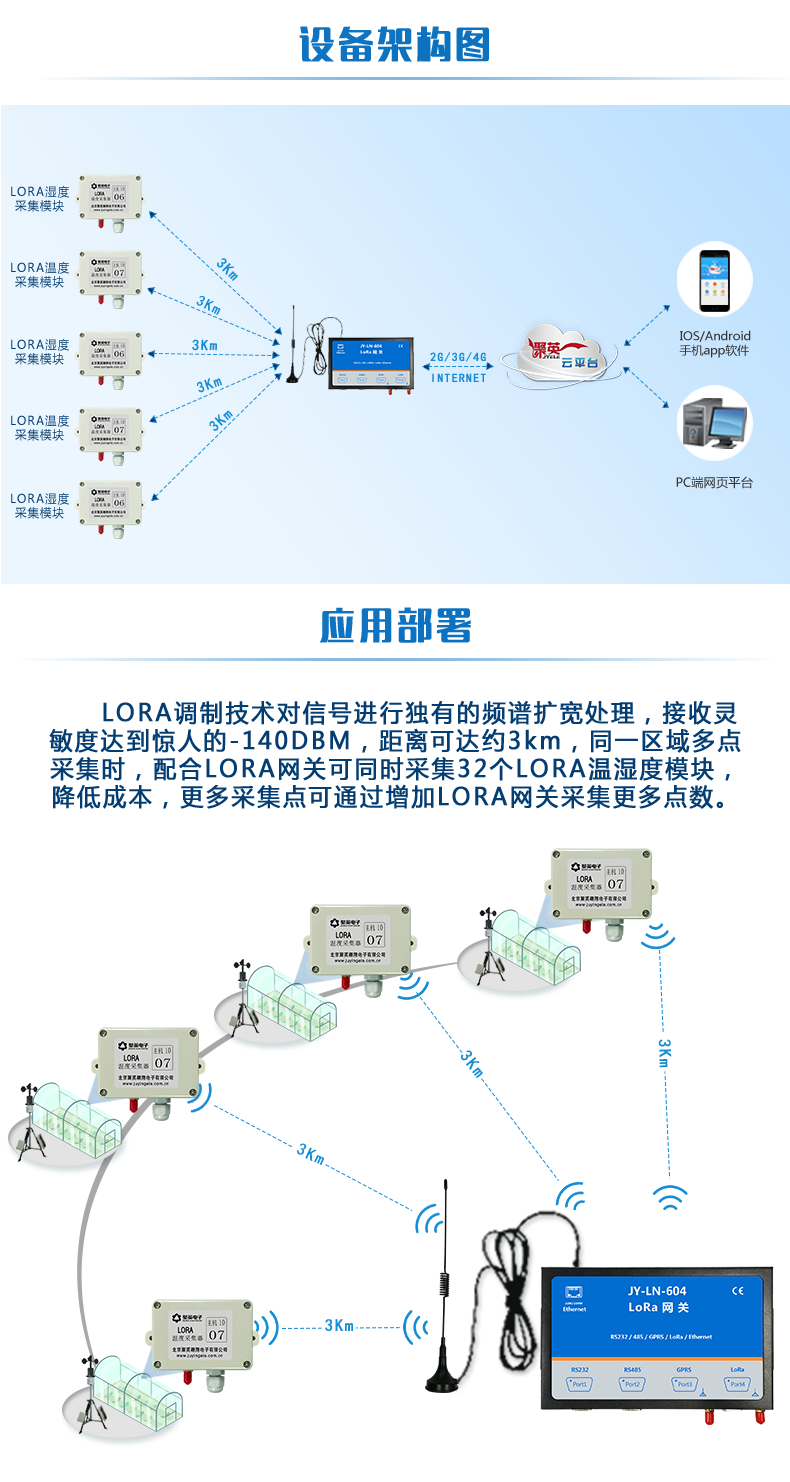

本產品使用廠商協議，需要配置我公司網關進行使用，網關支 持 LORA 透傳模塊、LORA1000 、LORA2000 、LORA4000 等產品。 若購買產品帶有網關，生產時默認已經配對，如果是單個產品，需要 和手中網關自動配對才能使用。

默認配置：

擴頻因子：10;

帶 寬：125 KHz;

區 域 號：1。

配對流程：

1 、云平臺配對

可使用網頁版或者手機 APP 操作 網頁：www.jydtu.com

手機 APP：見尾頁。

(1)打開網關頁面、選擇配置。

(2)點進入聯機配對模式，會有提示彈出。

(3)長按子機上按鍵3S ，D 1 指示燈會常量，同時點按一次按鍵， D 1 閃爍一次后，D 1 、D2 連續閃爍數次，即成功進入配對模式。

(4)此時網關也進入配對模式，相互搜到后會再次開始快速閃爍， 并且應用頁面會提示發現新設備，即配對完成。

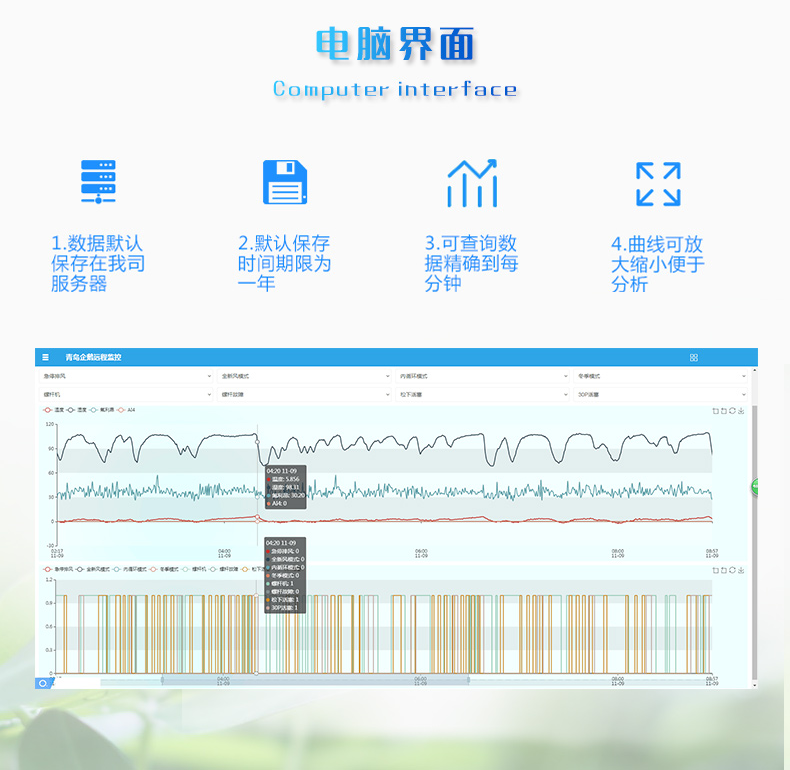

(5)監控頁面會顯示出數據信息。

2、軟件配對

(1)打開電腦端的 LORA 配置軟件，選擇串口或者 TCP 與網關通訊。

(2)選擇本地配置、點擊進入聯機模式，下方會提示進入聯機模式 成功。

(3)于此同時，按下子機按鍵 3s至 DI燈常亮，再點按一次，指示 燈會快速閃爍，即成功進入配對模式。

(4)配對成功后，指示燈會再次快速閃爍，并且軟件下方會提示出 更改 LORA 參數成功。

(5)點擊信道 1，能夠顯示出上線設備，和信號強度。

五、安裝尺寸

六、撥碼地址

1 、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 、五個撥碼全都撥到“OFF ”位置時，為地址“0 ”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

七、常見問題與解決方法

(1)子機與網關配對不上

答：網關進入配對模式和子機進入配對模式相差不能超過 1 分鐘。

(2)顯示的數值放大 100 倍且單位不對

答：可以線性變化設置，0-10000 對應 0-100 就可以，單位改成℃。

(3)回傳時間可以修改嗎

答：可以通過上位機軟件修改回傳時間，同時會縮短待機時間。

(4)什么情況下可以通訊 3KM

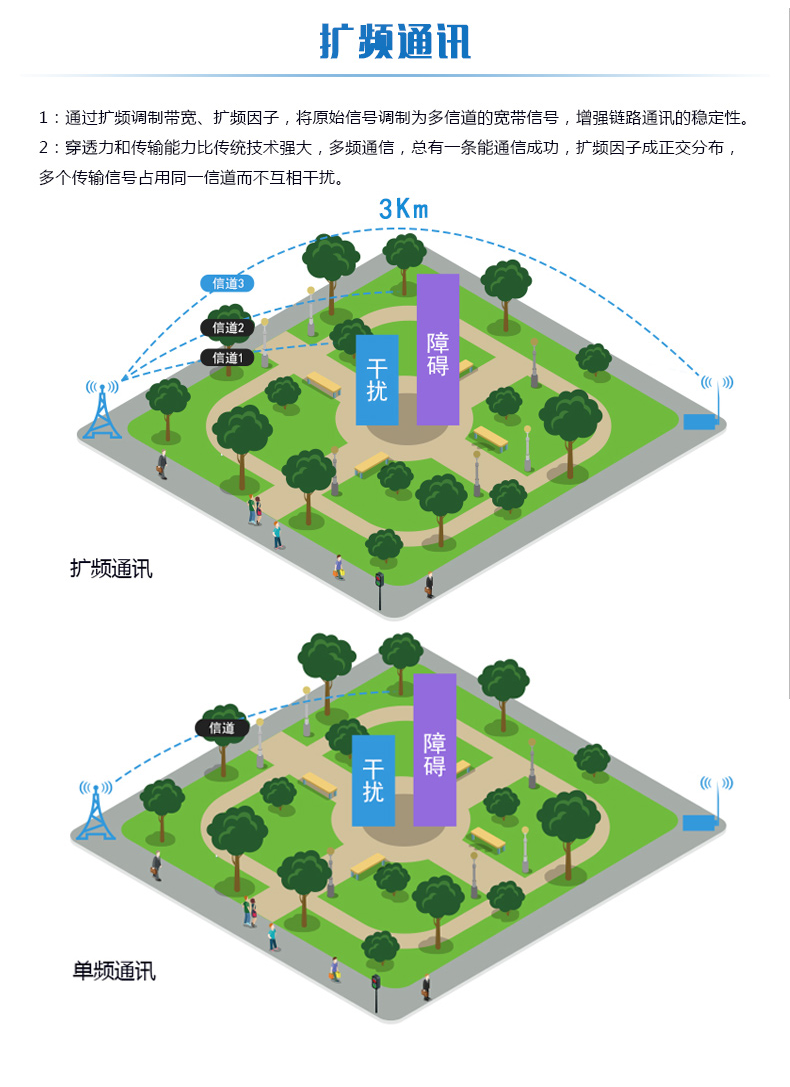

答：擴頻因子為 12，正常樓宇遮擋就可以，避免發射基站和電網。

(5)電池可以充電嗎

答：電池為高聚合鋰铔電池，為一次性電池，不能充電，可以單獨采 購更換。

(6)可以使用其他廠商的網關嗎

答：設備為自有協議，需要配合我方網關使用。
