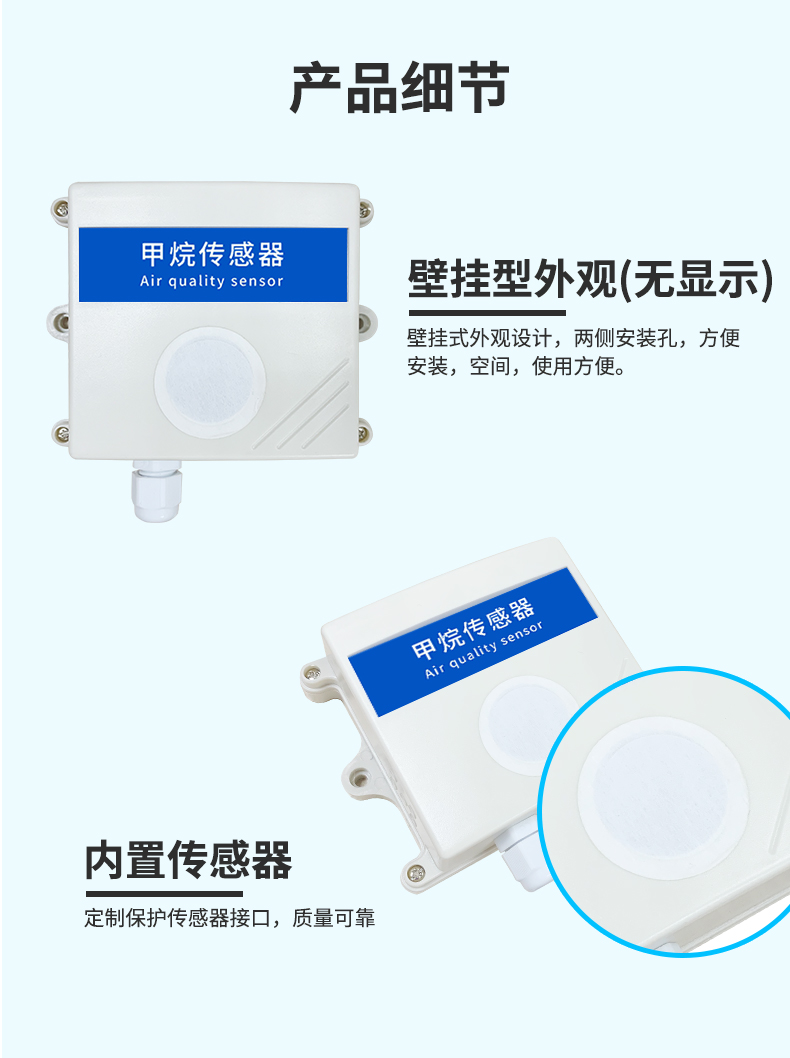

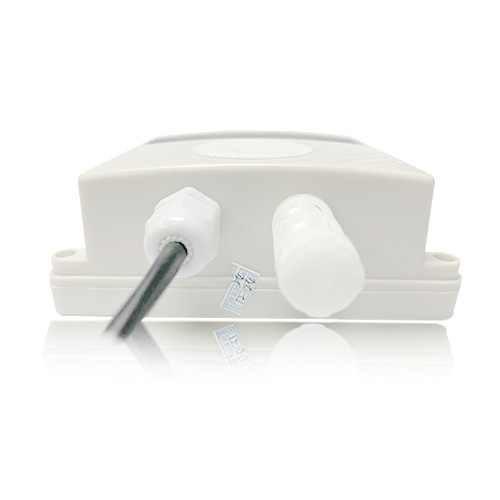

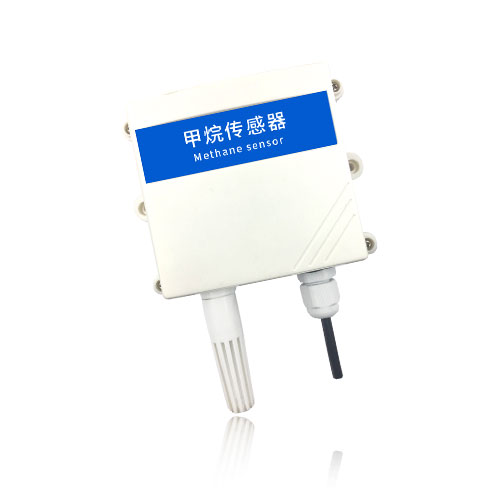

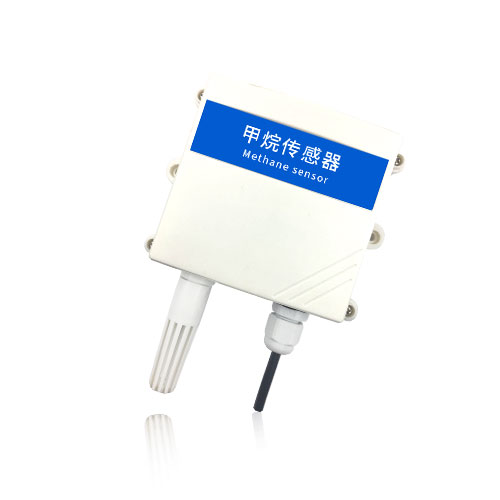

一、產品特點

?DC24V供電;

?RS485通訊隔離接口;

?支持標準modbus RTU協議。

二、產品功能

?甲烷采集;

?支持波特率：2400,4800,9600,19200,38400。

三、產品型號

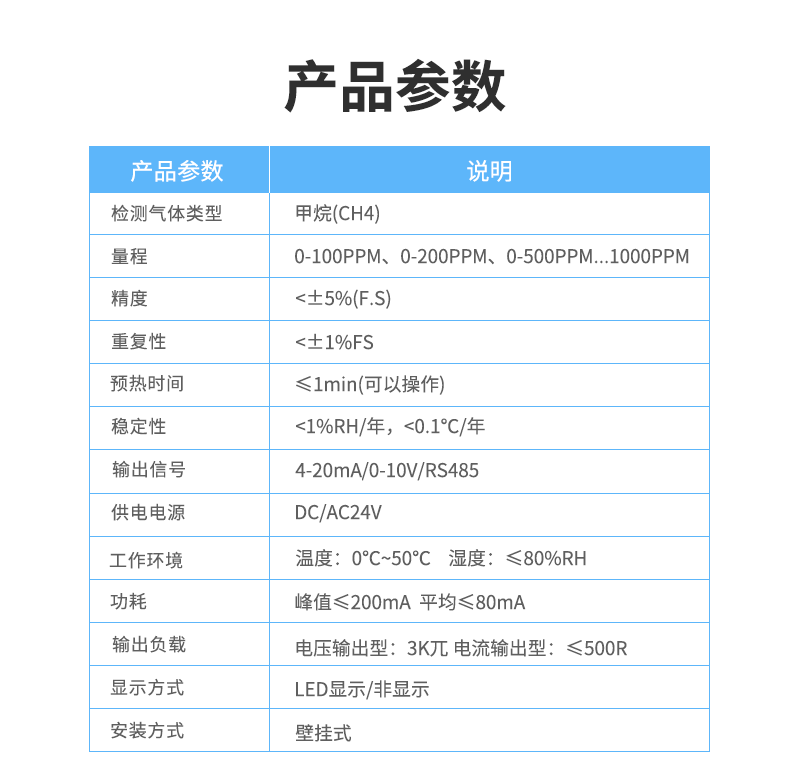

四、主要參數

引腳說明

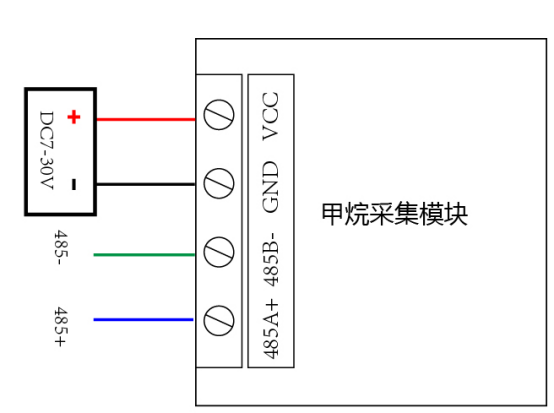

五、通訊接線說明

1、接線方式

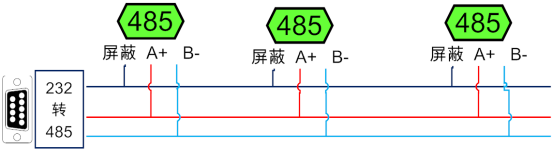

2、RS485級聯接線方式

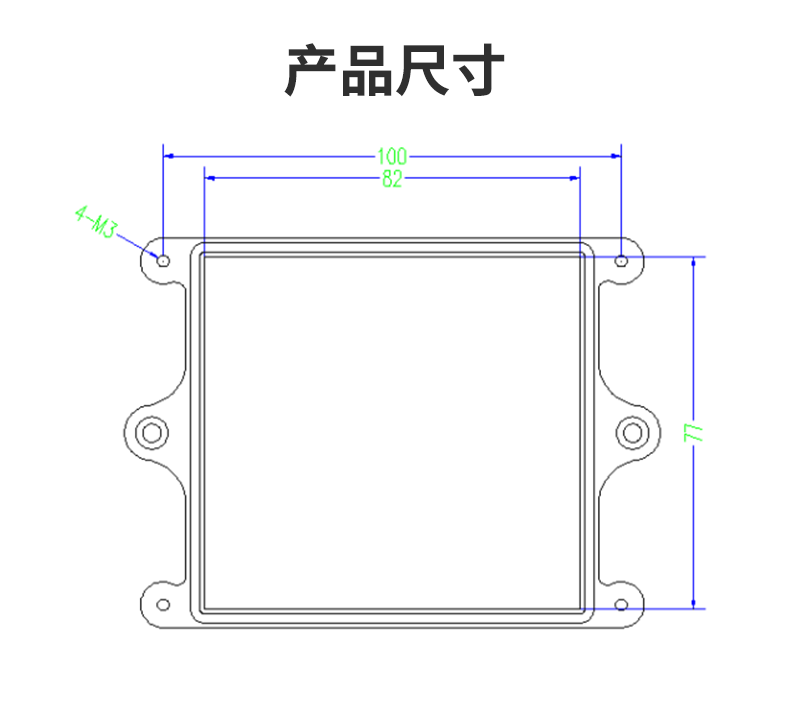

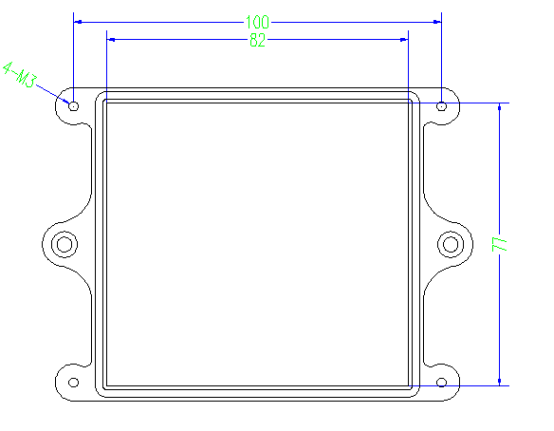

六、尺寸說明

七、測試軟件說明

1、軟件下載

http://www.luxeswinger.com/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)

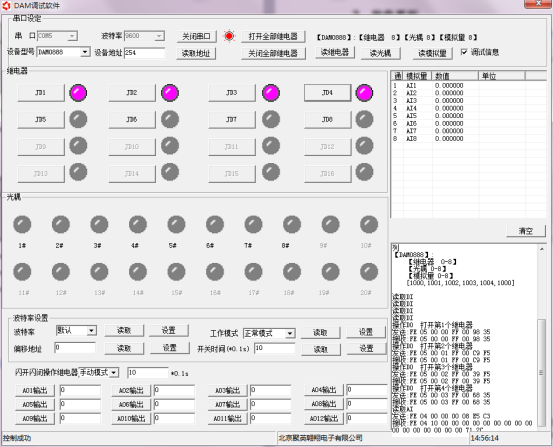

2、軟件界面

軟件功能

?繼電器狀態查詢

?繼電器獨立控制

?模擬量讀取

?開關量狀態查詢

?調試信息查詢

?工作模式的更改

?偏移地址的設定

?繼電器整體控制

3、通訊測試

①　選擇設備當前串口號，打開串口;

②　選擇對應的產品型號;

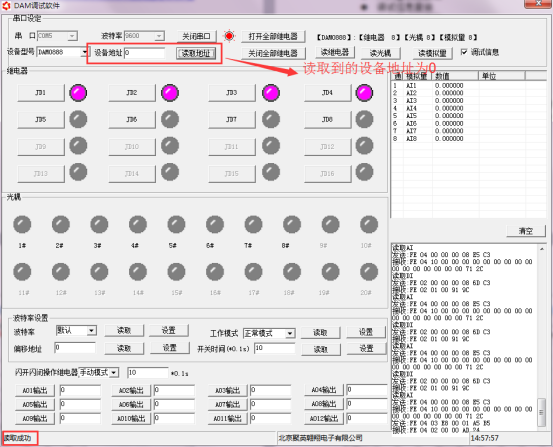

③　設備地址修改為254，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

八、參數設置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址。

1.2、設備地址的讀取

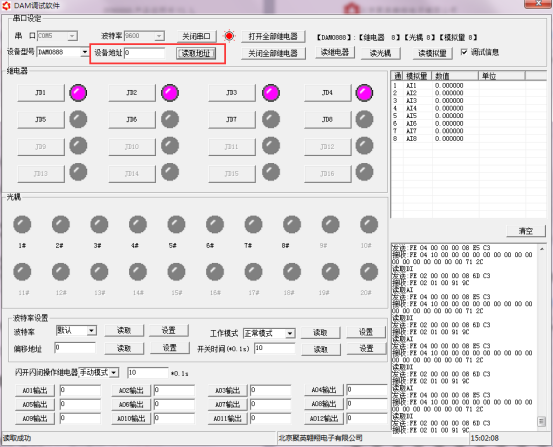

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

1.3、偏移地址的設定與讀取

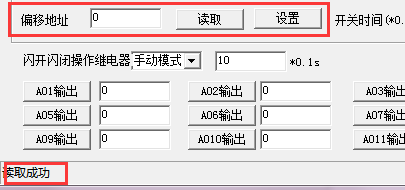

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

1.4、波特率的讀取與設置

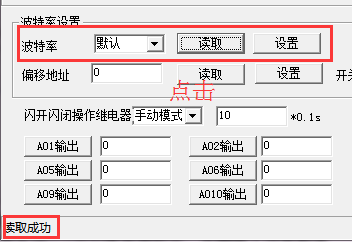

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

九、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

2、Modbus寄存器說明

線圈寄存器地址表：

波特率數值對應表

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。

4、指令列表

5、指令詳解

甲烷查詢

查詢甲烷

獲取到的數據與實際輸入值之間的關系為：實際值=返回值*0.01

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

十、常見問題與解決方法

1.板卡供電后無法建立通信，無法控制

首先測試不同波特率是否可以控制，485接口注意A+、B-線以及屏蔽線，屏蔽線不是必須，但在通信誤碼率大的情況下必須接上，即便距離很近也可能出現此類情況。

2.485總線，掛載了大于1個的設備，我以廣播地址254發送繼電器1吸和，但并不是所有模塊的繼電器1吸和。

廣播地址在總線上只有一個設備時可以使用，大于1個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
