一、DTU產品特點
?寬電壓供電范圍：7V-30V;
?電源接口采用防反接、自恢復保險、瞬態抑制二極管多重保護
?移動雙模2G+4G
?內置看門狗復位
?支持遠程固件升級
?通訊端口同時包含1路RS232、1路RS485。
?通訊接口采用防靜電、限流、瞬態抑制二極管保護
?支持串口數據幀、網絡數據幀的超時斷包
?支持GPRS斷線自動重連;
?支持4G全網通(移動、聯通、電信)
?支持固定IP、域名解析和APN專網的尋址方式;
?支持TCP、UDP等協議;
?支持MQTT協議
?支持HTTP(GET/POST)協議
?支持2路網絡鏈接;
?減少布線的成本和施工的麻煩;
?支持短信數據傳輸、短信參數配置功能;
?支持一鍵參數復位
?支持專用軟件進行本地和遠程參數配置及維護;
?支持心跳包和握手包自由配置
?支持基站定位
二、DTU-4G主要參數

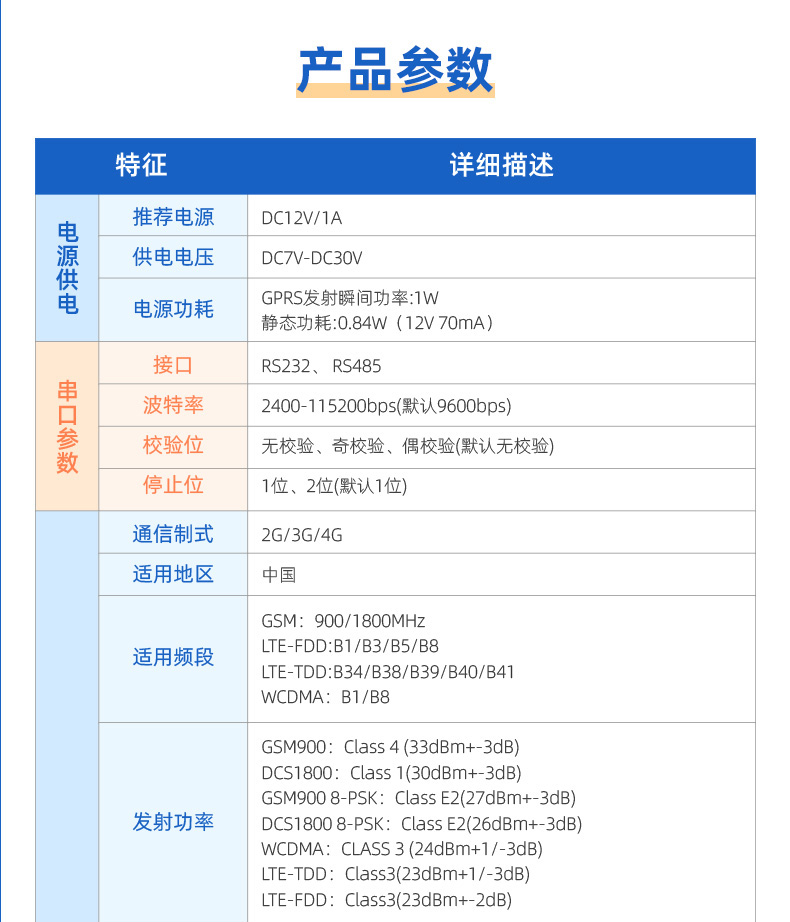

特征 | 詳細描述 |
機械特性 | 長: 84 mm 寬: 80 mm 高: 25 mm DTU 重量: 127g |
電源供電 | 推薦電源 | DC12V/1A |
供電電壓 | DC7V-DC30V |
電源功耗 | GPRS發射瞬間功率:1W 靜態功耗:0.84W（12V 70mA） |
串口參數 | 接口 | RS232、 RS485 |
波特率 | 2400-115200bps(默認9600bps) |
校驗位 | 無校驗、奇校驗、偶校驗(默認無校驗) |
停止位 | 1位、2位(默認1位) |

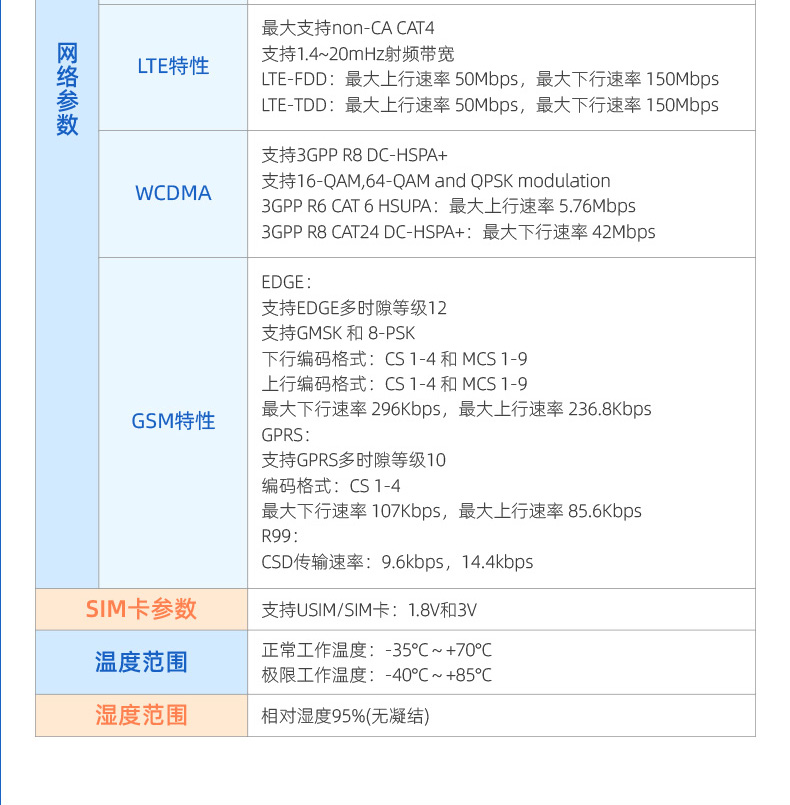

| LTE特性 | 最大支持non-CA CAT4 支持1.4~20mHz射頻帶寬 LTE-FDD：最大上行速率 50Mbps，最大下行速率 150Mbps LTE-TDD：最大上行速率 50Mbps，最大下行速率 150Mbps |
WCDMA | 支持3GPP R8 DC-HSPA+ 支持16-QAM,64-QAM and QPSK modulation 3GPP R6 CAT 6 HSUPA：最大上行速率 5.76Mbps 3GPP R8 CAT24 DC-HSPA+：最大下行速率 42Mbps |
TD-SCDMA特性 | 支持CCSA Relese3 最大上行速率2.2Mbps，最大下行速率4.2Mbps |
GSM特性 | EDGE： 支持EDGE多時隙等級12 支持GMSK 和 8-PSK 下行編碼格式：CS 1-4 和 MCS 1-9 上行編碼格式：CS 1-4 和 MCS 1-9 最大下行速率 296Kbps，最大上行速率 236.8Kbps GPRS： 支持GPRS多時隙等級10 編碼格式：CS 1-4 最大下行速率 107Kbps，最大上行速率 85.6Kbps R99： CSD傳輸速率：9.6kbps，14.4kbps |
SIM卡參數 | 支持USIM/SIM卡：1.8V和3V |
溫度范圍 | ¨ 正常工作溫度：-35°C～+70°C ¨ 極限工作溫度：-40°C～+85°C |
濕度范圍 | 相對濕度95%(無凝結) |
認證 | Fully compliant with EU RoHS Directive |
三、機械尺寸結構圖
1、機械結構圖

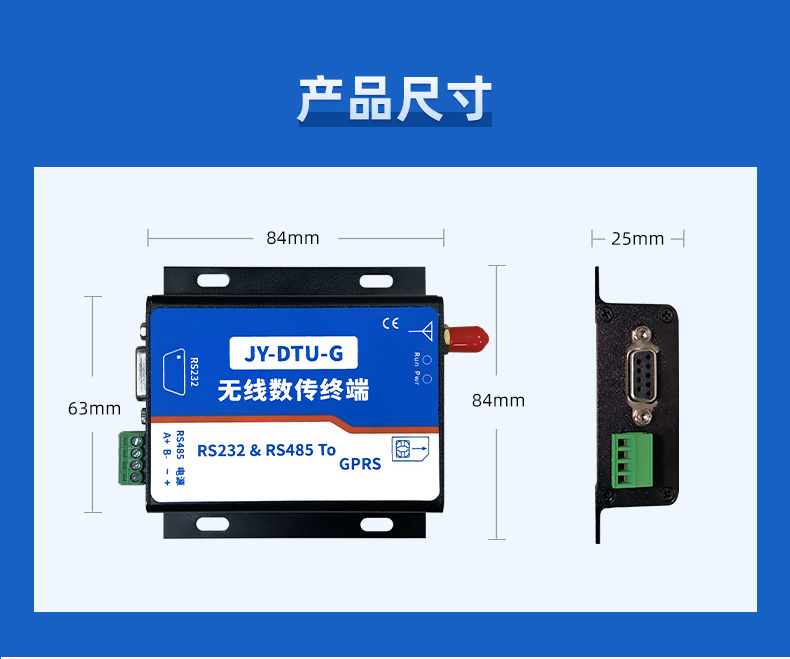

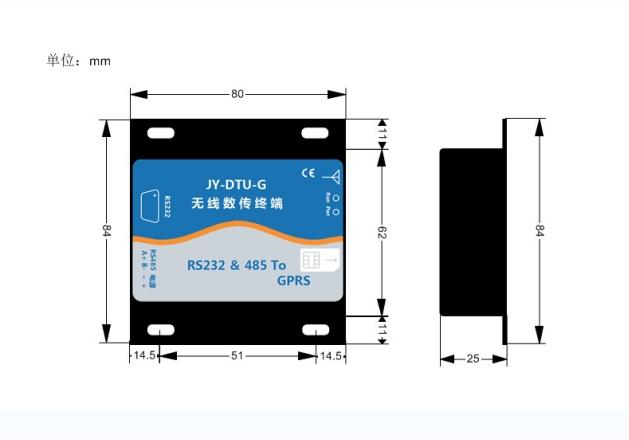

圖3-1 機械結構圖
2、實物圖

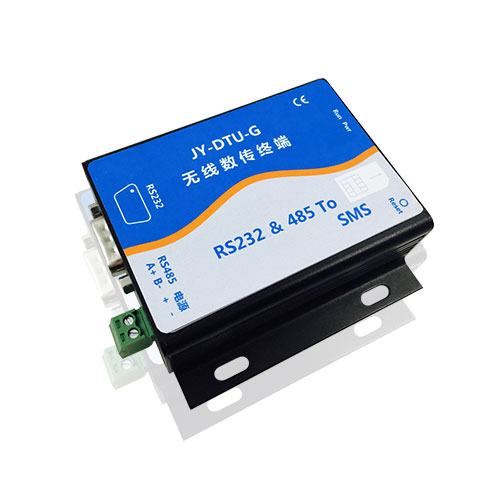

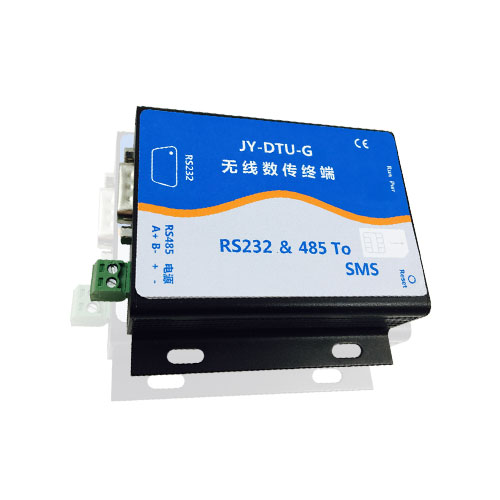

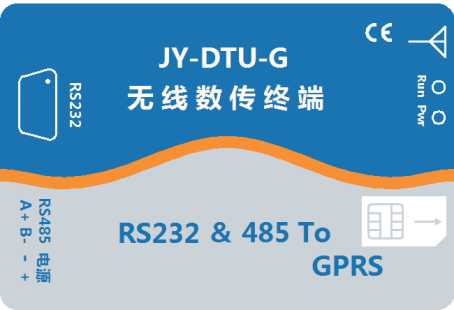

圖3-2 DTU-G 實物圖
3、指示燈說明

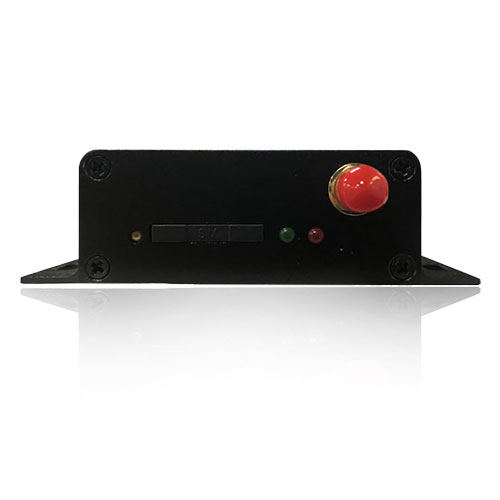

DTU-4G包含紅色指示燈和綠色指示燈兩個。
紅色指示燈狀態 | 原因 | 解決方式 |
1秒閃爍一次 | 初始化中 | 復位或檢查電源 |
3秒內快速閃爍3次 | SIM開機連接云平臺 |
|
3秒內閃1次 | 連接成功 |
|
1秒閃爍2次 | SIM卡不識別 | 檢查SIM卡是否插入正確 |
1秒閃爍3次 | 連不上網絡 | 復位或檢查電源，檢查天線 |
綠色指示燈狀態 | 原因 | 解決方式 |
閃爍0.2秒 | 接收到服務器網絡數據 |
|
10Hz周期閃爍 | 長按復位按鍵6秒以上 |
|
4、復位按鍵說明
短按復位按鍵，可觸發設備向所有串口通道、網絡通道打印設備信息。
觸發方式
短按0.3-3秒。
輸出內容
*JY:30#4G#UNID:JYNCbMCeiIpoMfqz
CSQ:23
AGPS:4426,8103432
CCID:89860478102071799687,0,2,3
VCC:4158
長按復位按鍵6秒以上，綠色指示燈10Hz閃爍，松開按鍵，模塊參數恢復出廠設置。
四、組網架構

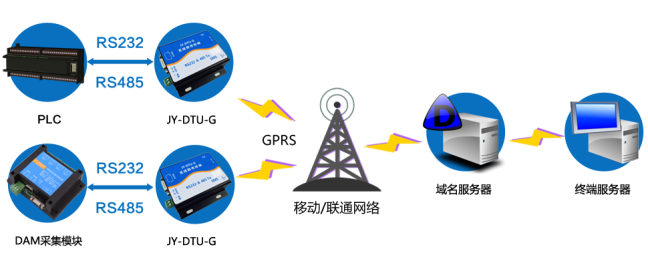

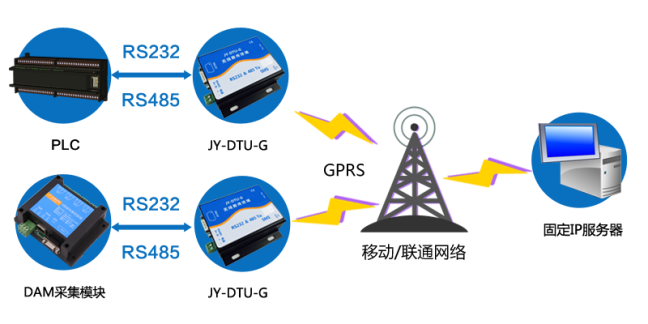

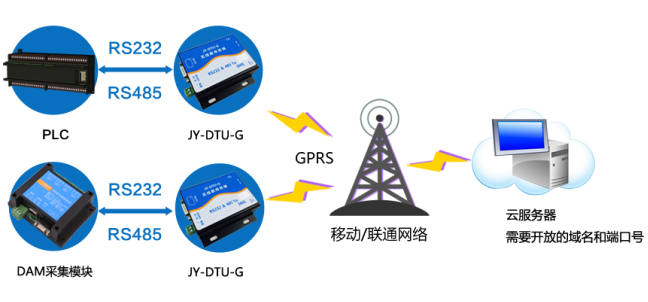

DTU組網方案
方案一：服務器采用固定IP(或APN專網)連網
此種連網方案，IP地址是固定的，尋址較為方便，DTU連網較為容易，DTU不容易斷網，工作較為可靠，適合多節點，大數據量數據傳輸，為我們首選的方案;
方案二：服務器采用固定域名連網
此種連網方案，域名是固定的，IP地址可能是不固定的，需要進行域名解析，尋址也較為方便，DTU連網較為容易，但在域名IP地址改換后，DTU必須重連，此種方案可以節省固定IP的費用，但可靠性不如方案一可靠;
方案三：第三方云服務器
此種方案需要該云服務具有對外的固定域名和端口號。
五、DTU相關參數的配置操作
(一)軟件說明
(1)軟件名稱：以太網轉串口配置軟件
下載地址：http://www.luxeswinger.com/software/jynet/DTU配置軟件.rar
(2)硬件連接說明
485設備通過485接口連接設備。
SIM卡為移動或聯通或電信
(二)應用服務操作
基本配置操作步驟
(1)硬件連接
?通過485接口連接PC或者其他485設備;
?接入直流7~30V電源，1.2A或以上;
?給設備插入手機SIM卡(移動或聯通或電信);
?確認：紅色燈為電源指示燈為閃爍狀態，綠色燈為網絡通信指示燈為閃爍狀態
(2)運行JYDTUConfig.exe
①選擇串口號，電腦設備管理器可查看當前電腦端的端口;
②選擇波特率9600(默認);

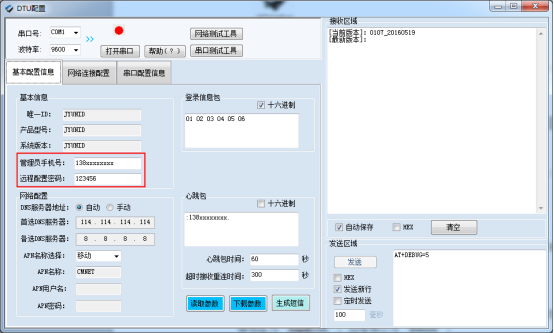

③在“基本配置信息”欄內，寫入“管理員手機號”和“遠程配置密碼”;

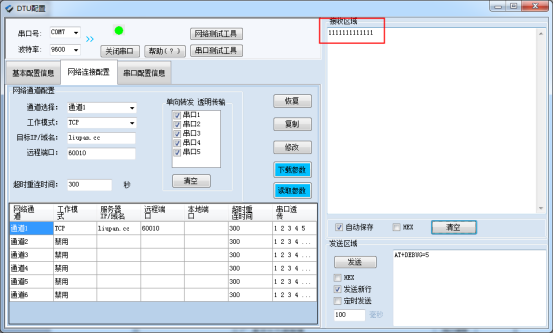

④點擊“網絡連接配置”在“網絡連接配置”欄中，設置工作模式，如：TCP 、UDP。
測試：選擇“通道1”，工作模式為“TCP”，目標IP或域名為我公司服務器地址為“l(fā)iupan.cc”，遠程端口為“60000”，

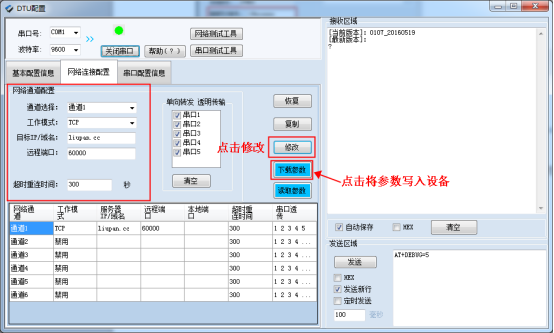

基本配置信息和網絡連接配置參數修改后點擊下載參數，將參數寫入設備，提示“參數下載成功”。

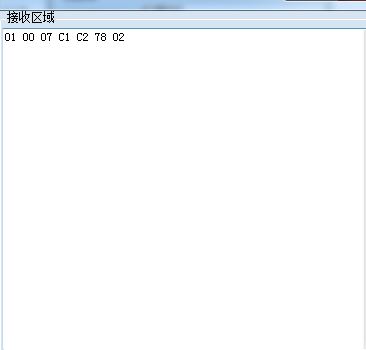

，接收區域會顯示登陸信息包，HEX顯示

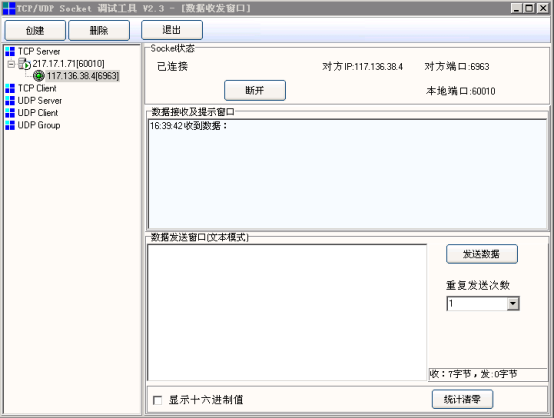

在服務器端，使用Socket調試工具創建TCP Server端，等待20S，設備會連接。
測試發送數據
此時，客戶端上軟件顯示收到的數據與發送的數據一致，表示測試成功。
UDP測試方法與TCP測試方法一致。
(3)短信配置說明
在基本配置信息頁，點擊“生成短信”，即可生成短信指令
以測試配置為例，生成的短信指令如下：
1:【管理員手機號】
配置短信:*JY#01#123456#138xxxxxxxx#
2:【APN】
查詢:*JY#02#
配置:*JY#02#"CMNET","",""#
3:【DNS】
查詢:*JY#03#
配置:*JY#03#114.114.114.114#8.8.8.8#300#60#
4:【登錄信息包】
查詢:*JY#04#
配置:*JY#04#Hex#010203040506
5:【心跳包】
查詢:*JY#05#
配置:*JY#05#ASCII#:138xxxxxxxx.
11:【網絡 1】
查詢:*JY#11#
配置:*JY#11#0##10000#10000#300#0#255#
12:【網絡 2】
查詢:*JY#12#
配置:*JY#12#0##10000#10000#300#0#255#
13:【網絡 3】
查詢:*JY#13#
配置:*JY#13#0##10000#10000#300#0#255#
14:【網絡 4】
查詢:*JY#14#
配置:*JY#14#0##10000#10000#300#0#255#
15:【網絡 5】
查詢:*JY#15#
配置:*JY#15#0##10000#10000#300#0#255#
16:【網絡 6】
查詢:*JY#16#
配置:*JY#16#0##10000#10000#300#0#255#
21:【串口 1】 RS232
查詢:*JY#21#
配置:*JY#21#0#0#0#0#255#0#
22:【串口 2】 RS485
查詢:*JY#22#
配置:*JY#22#0#0#0#0#255#0#
用戶可根據生成的短信指令發送短信給設備上的手機號碼進行參數配置。
