一、產品介紹

1、產品概述

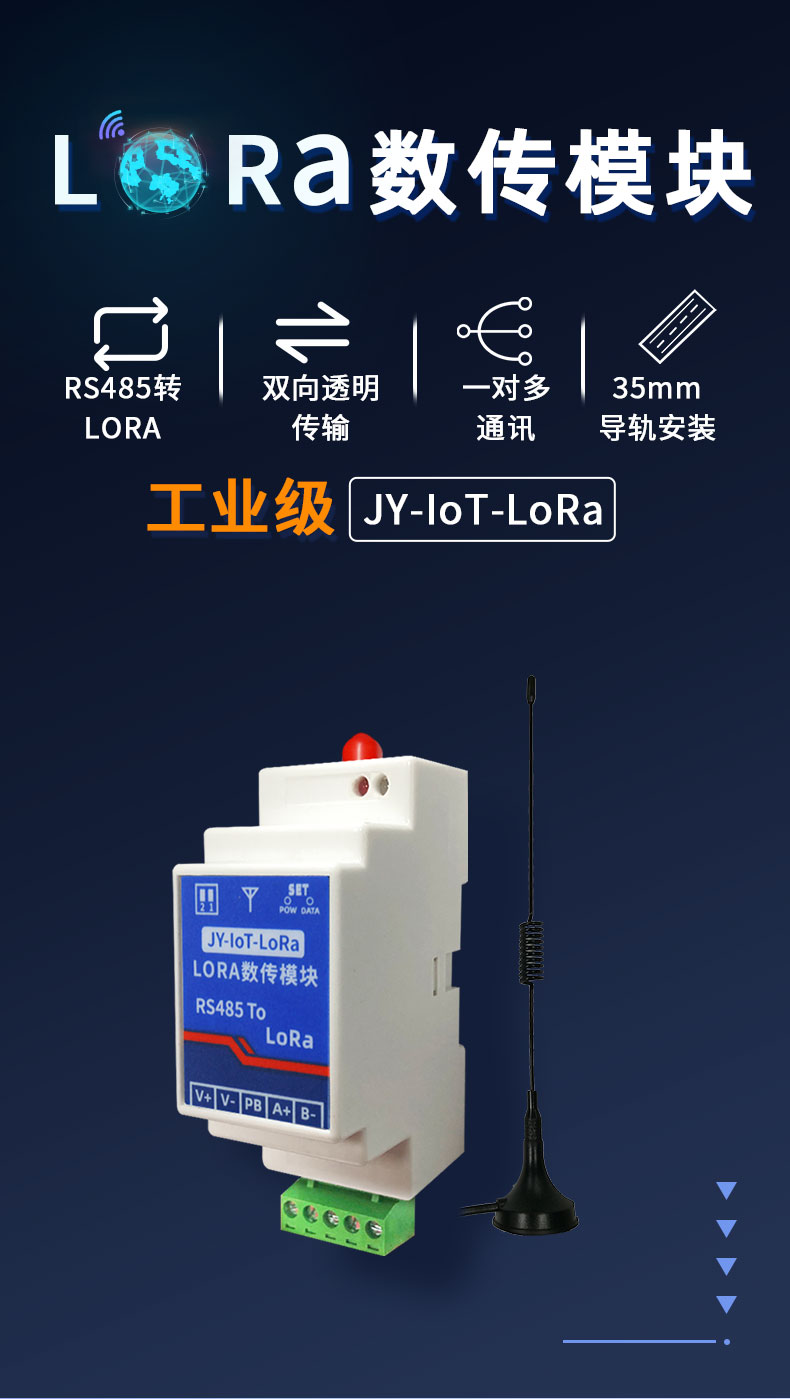

LORA 塔型透?jìng)髂K是一款替換有線 RS232/RS485 成無線的一種 數據傳輸模塊，通過 470Mhz 頻段可以試用于普通速度的 RS485 通訊 接口產品，可以一對一或一對多進行半雙工通訊，參數可以通過軟件 和按鍵進行調節，LORA 塔型模塊同樣適用于 LORA 網關系列產品。

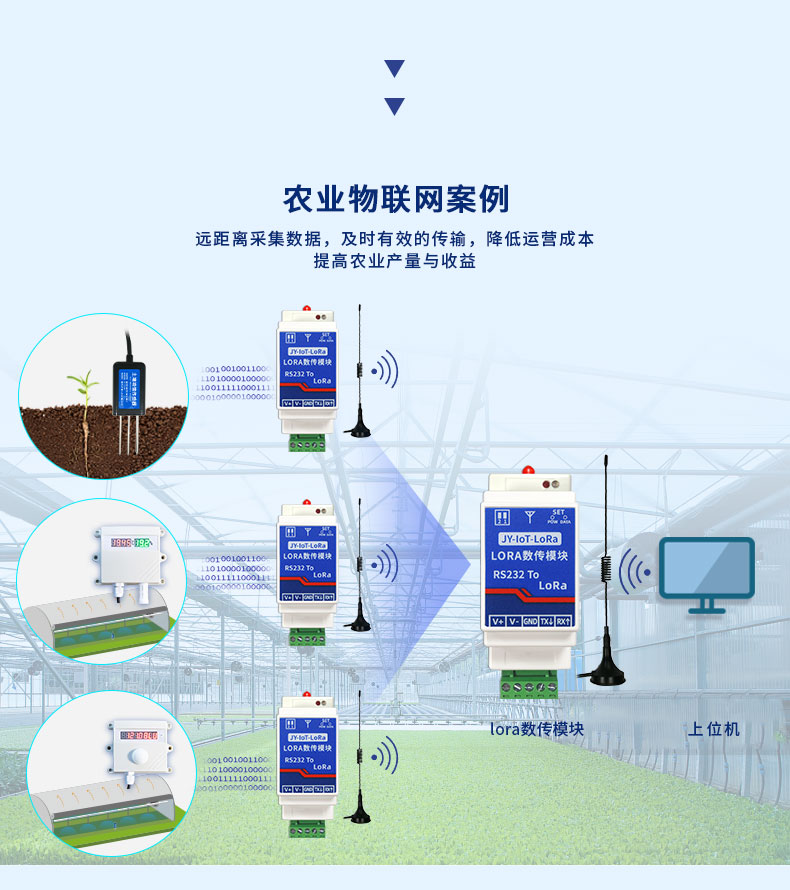

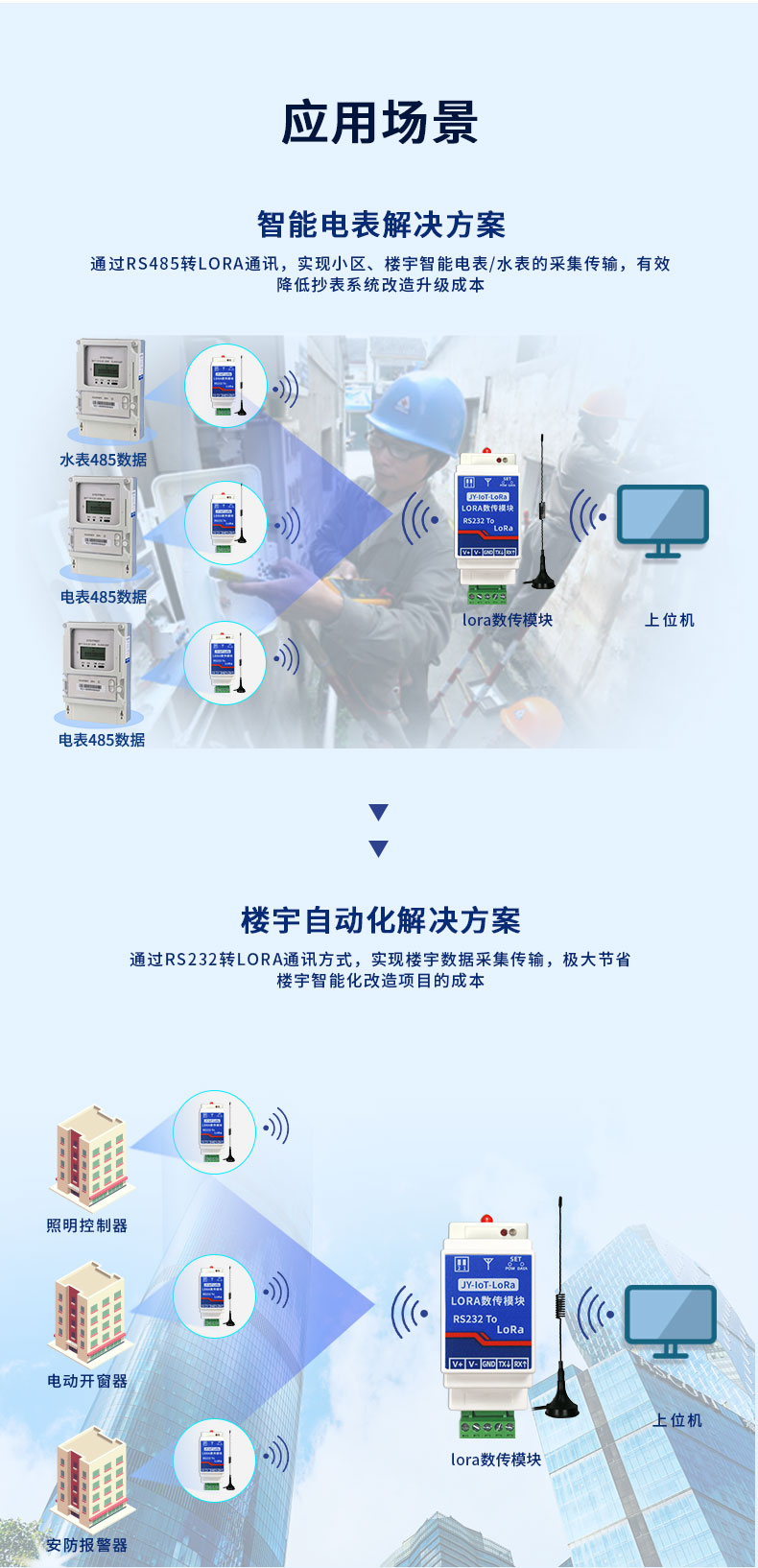

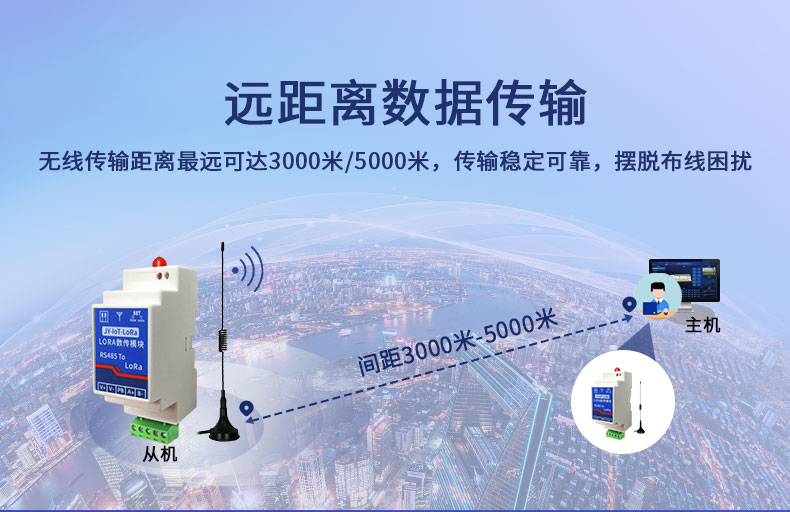

LORA 塔型模塊具有最遠 3KM 通訊、免布線、一鍵配對、一對多 等優點，可以應用于廠房、樓宇、大棚設施、戶外等場所。

2、產品特點

l 供電電壓：DC7-30V;

l 通訊接口：232/485 可選;

l 通信方式：數據透?jìng)?

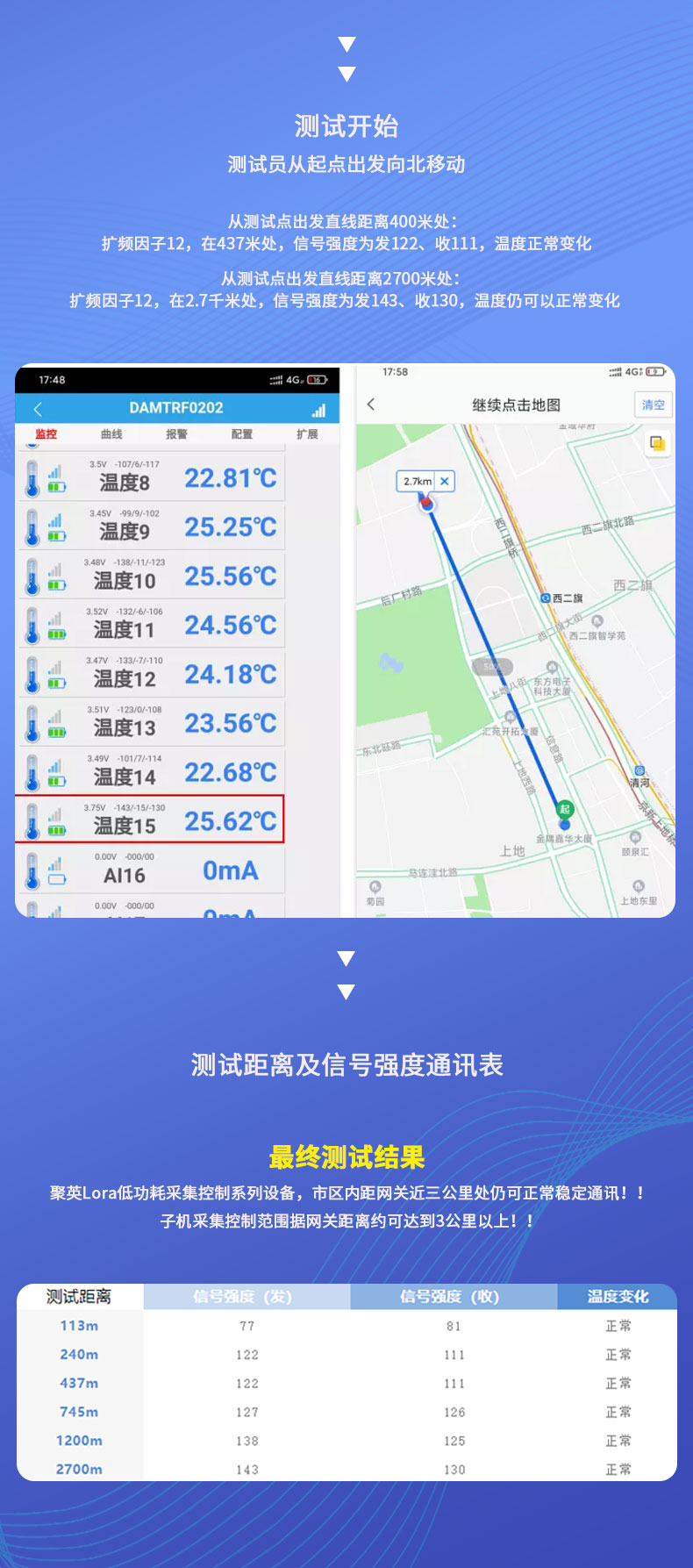

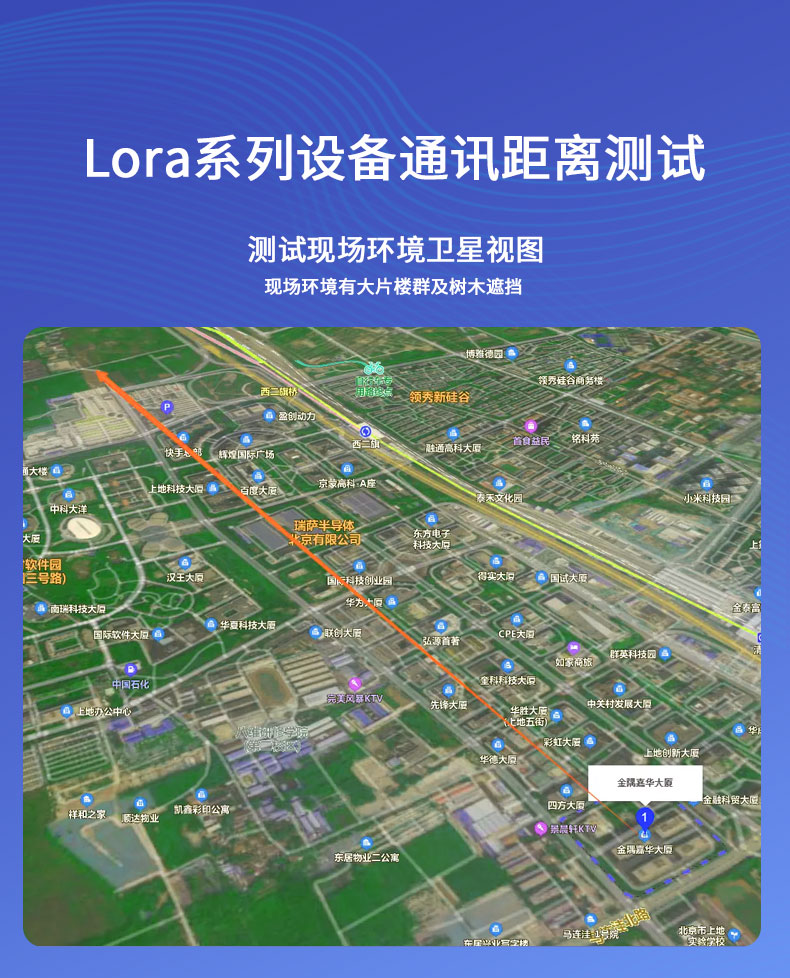

l 通訊距離：12 擴頻下可達3kM;

l 參數配置：一鍵配對，軟件配置;

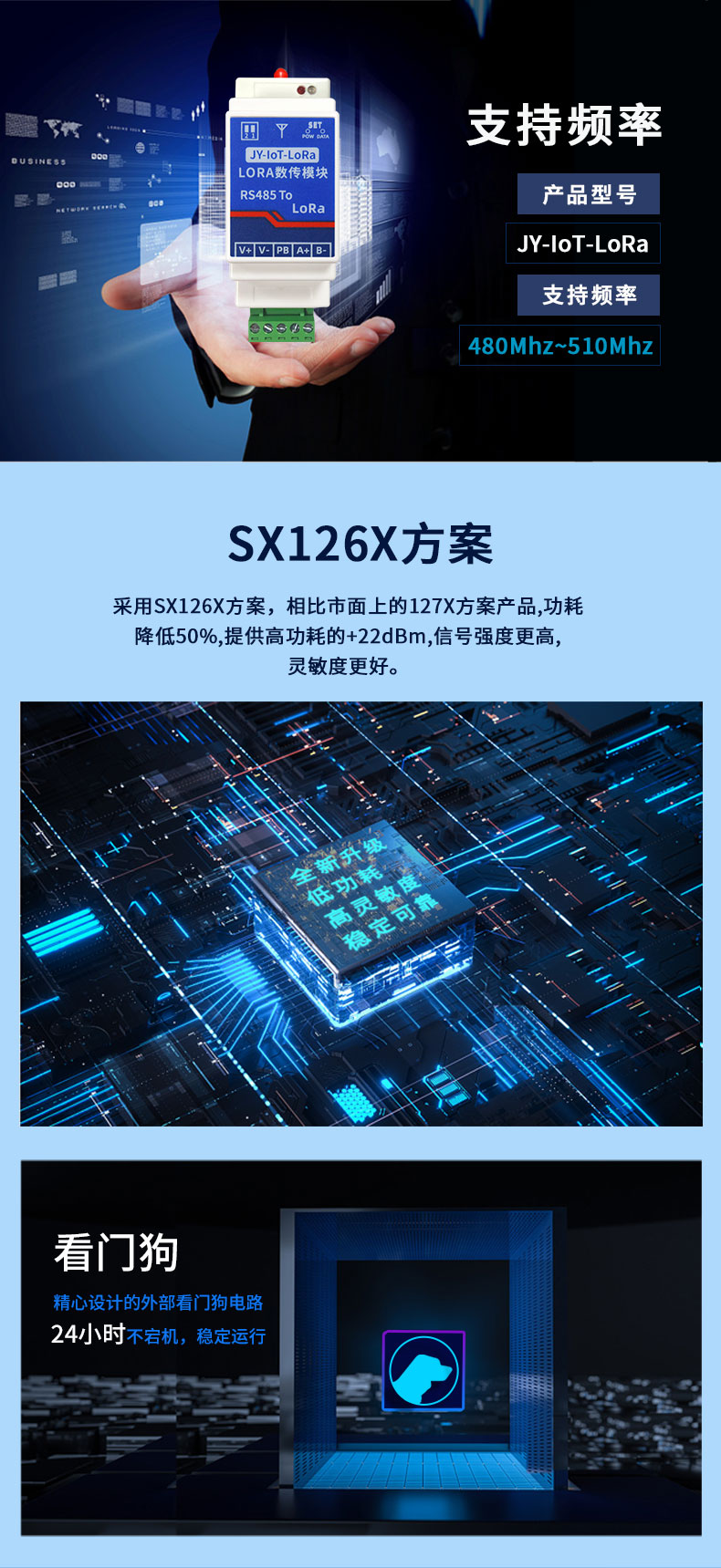

l 通訊頻段：支持 470Mhz/433Mhz;

3 、產品功能

l 可實現 RS232/RS485 數據無線傳輸;

l 可實現 LORA 信號中繼;

l 可配合 LORA 網關銜接 DAM 系列產品;

4、版本說明

l 數據透?jìng)鳛榇跀?shù)據無差別傳輸不區分?jǐn)?shù)據位校驗位等，波特率默認為 9600，如需修改可通過 LORA 透?jìng)髋渲密浖O(shè)置;

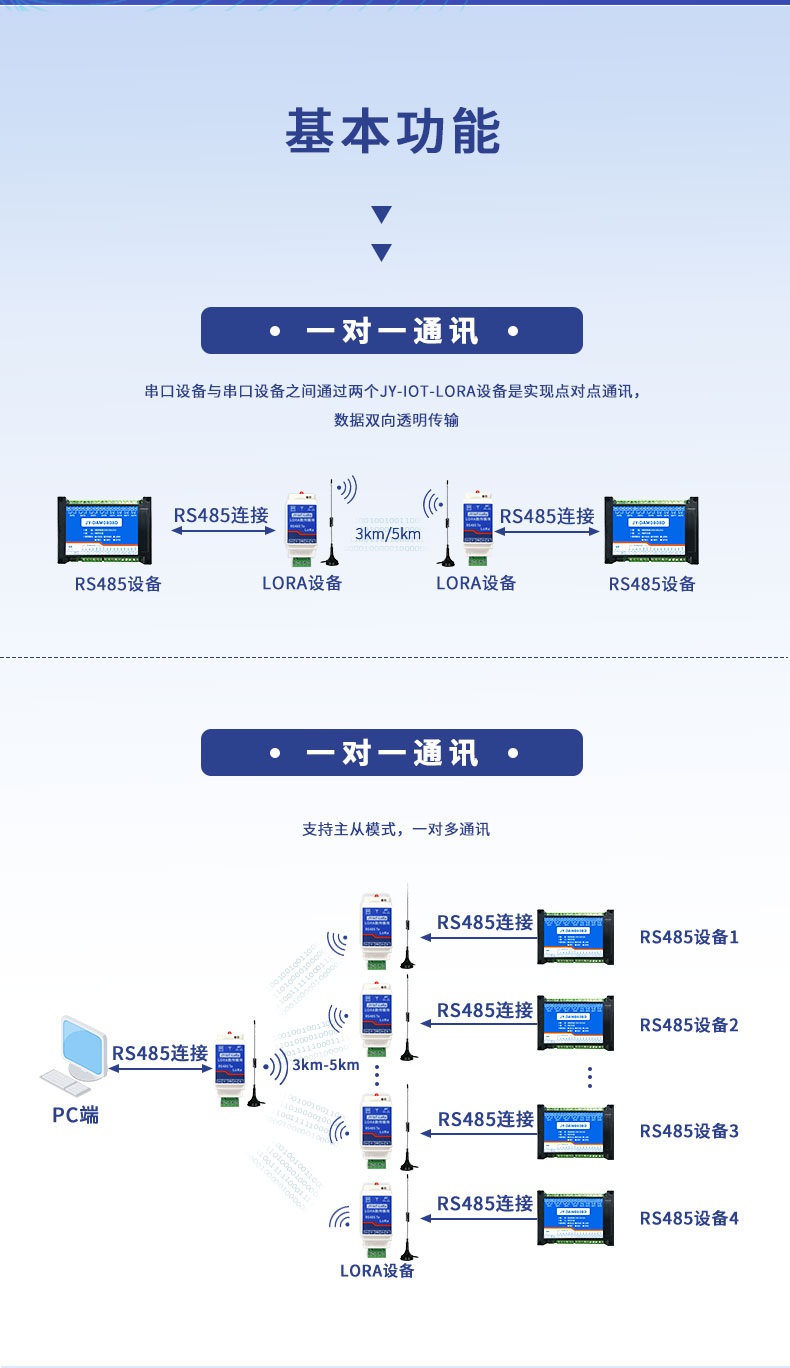

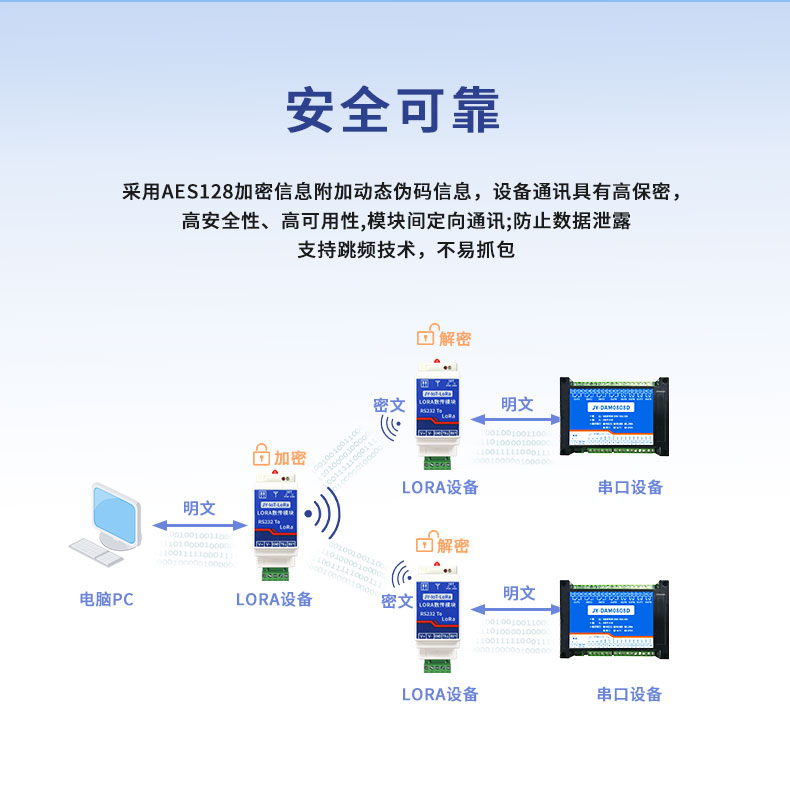

l 使用透?jìng)髂K RS232 接口和 RS485 接口均可以一對一和一對多傳輸;

l LORA-485 和 LORA-232 也能夠相互轉換。

二、主要參數

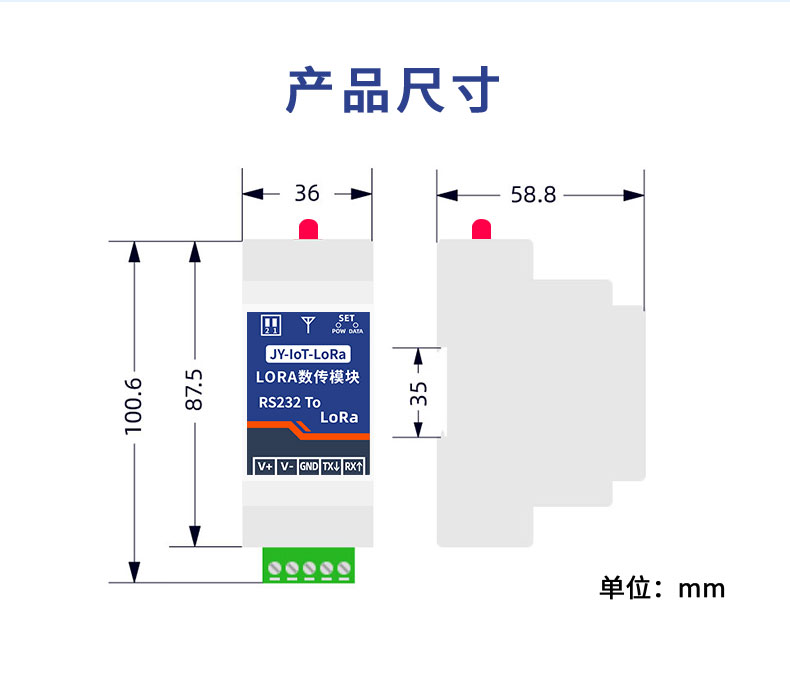

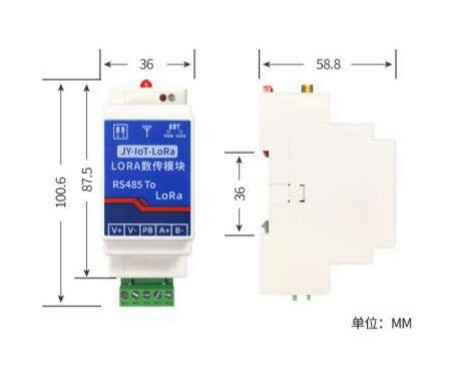

三、接口說明

四、快速使用說明

備注：設備出廠默認會與子機配置好參數，如需手動添加示例如下

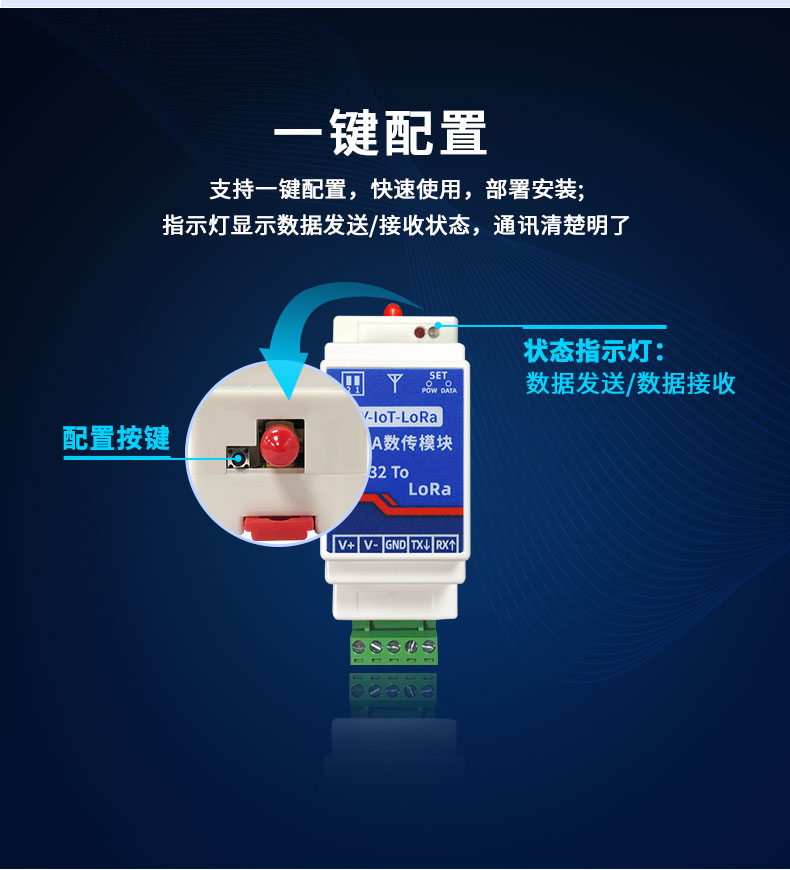

1、運行狀態

狀態指示燈 3 秒閃爍 1 次。

無線數據接收指示燈在接收到無線數據之后，閃爍 1 次。

無線數據發送指示燈在發送無線數據的時候，閃爍 1 次，閃爍時長和 空中速率有正比關系。

2、按鈕測試功能

子機模式

點按一下按鈕，發送指示燈閃爍 1 次 如果主機響應回傳，接收指示 燈也閃爍 1 次。

主機模式

點按一下按鈕，狀態指示燈閃爍 1 次

3、按鍵配置

長按 6 秒，狀態指示燈由常亮轉為閃爍，恢復為子機模式配置。

長按 6 秒，再點按 1 下，設置為主機 7 擴頻因子模式，區域號、密鑰 隨機生成。

長按 6 秒，再點按2 下(最多可以點按 6 下)，設置為主機 8 擴頻因 子模式(6 對應 12 擴頻因子)，區域號、密鑰隨機生成。

恢復默認模式后，3 個指示燈同步高速閃爍 3 秒后，設備自動復位重 啟。

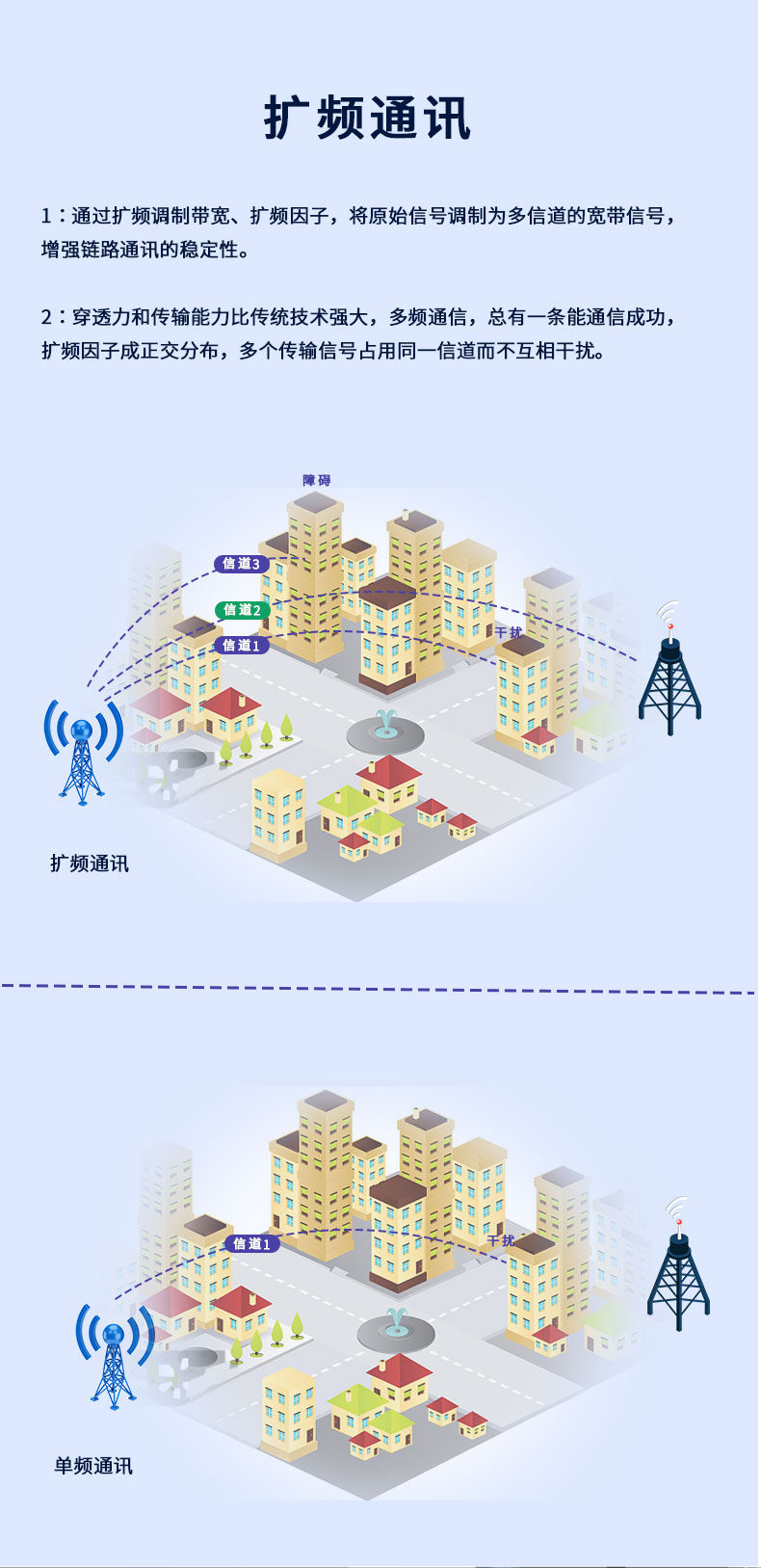

復位之后，需要重新配對。默認出廠已經配好對。 擴頻因子大小與通訊距離成正比，與速度成反比 配置完成后點按幾次閃爍幾次

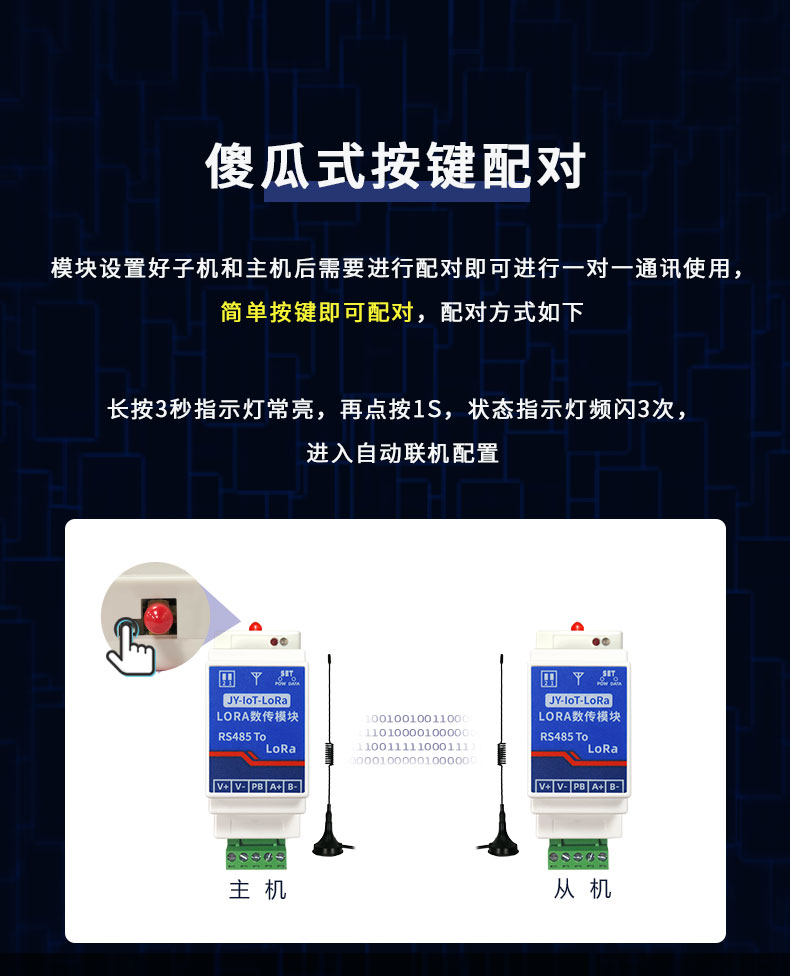

4、聯機配對

模塊設置好子機和主機后需要進行配對才能進行一對一通訊使 用，要進行一對多使用，用同一個主機配對即可，配對方式如下。

長按 3 秒指示燈常亮，再點按 1S，狀態指示燈頻閃 3 次，進入自動 聯機配置。

自動聯機配置模式下：

主機發射燈 2 秒閃爍 1 次。

子機狀態燈 2 秒閃爍 1 次。

主機、子機在聯機配對成功之后，狀態指示燈頻閃 6 次退出

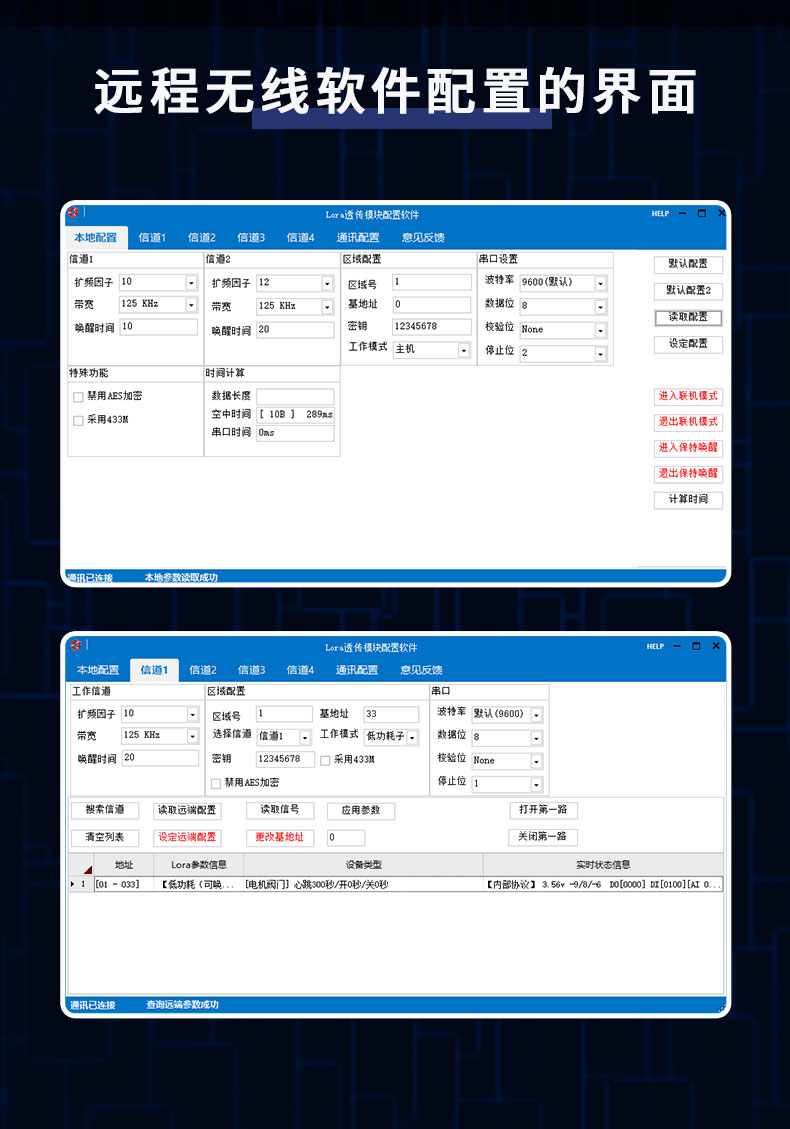

五、配置軟件使用

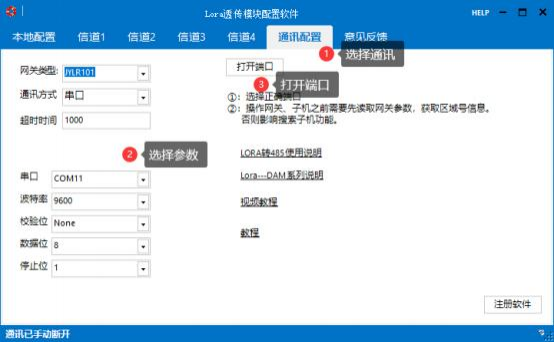

1 、建立通訊

電腦通過 RS232/RS485 連接至模塊

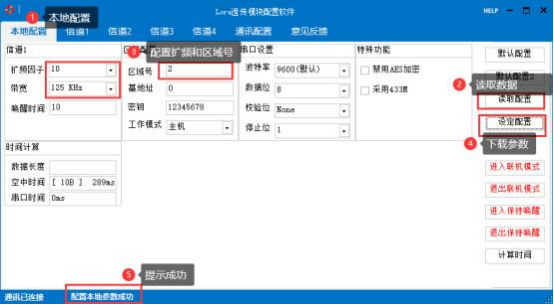

2、分配參數

在本地參數中設置主機和子機的參數，進行下載即可，參數一樣 區分工作模式。

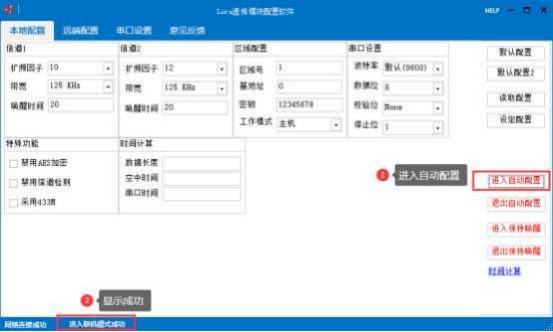

3、添加子機設備

進入自動配置后，其它子機長按按鍵 3S 點按 1S會自動搜所配對， 成功后提示出更改 LORA 參數成功，可與透?jìng)髂K、網關、DAM 系列 子機配合使用。

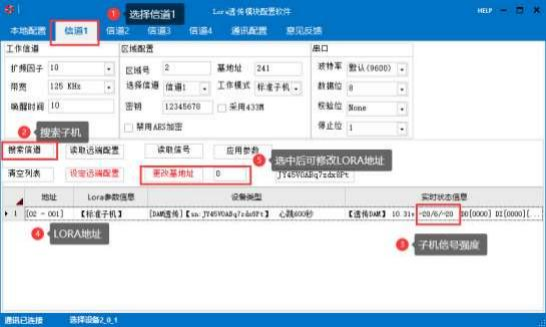

4、搜所在線設備

若配置成功在信道一可以搜所到配對好的設備，可給每個子機分 配一個 LORA 地址方便查看信號和上線狀態，-20/6/-20 分別表示主 機查詢子機信號/信噪比/子機發送網關信號。

六、常見問題與解決方法

1、不能進入配對狀態

按鍵長按 3S 后會紅色指示等會常亮，然后在點按一次，這個點 按要保持 1S 中，指示燈快閃才會進入配對狀態。

2、接入多個子機，搜所時只顯示一個 0 地址子機

LORA 透?jìng)髂K出廠地址即為 0，地址一樣會疊加顯示一個，可 以分別上電單獨配置一個地址，即區分顯示。

3、通訊時間間隔有什么要求

通訊時間間隔和擴頻因子，數據長度有關，10 擴頻要保證 1.2S 的通訊時間間隔，每次發送不超過 240 字節，7 擴頻因子時可以 300ms
