GPS-1000 工業級GPS/北斗定位模塊

Modbus協議 | 時段報警 | 同步授時 | 高靈敏度

GPS -1000 工業級GPS/北斗定位模塊，標準Modbus協議，·高靈敏度， RS232/RS485通訊接口·支持同步授時GPS+北斗雙模定位，支持時段報警

聯網方式：RS232/RS485 版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊 在線購買

概述特點 性能參數 相關下載訂購方式視頻教程常見問題技術應用系列產品

產品特點

DC7-30V寬壓供電;

電源接口采用防反接、自恢復保險、瞬態抑制二極管多重保護

通訊接口支持1路RS485

同時支持多種協議，Modbus RTU/TCP/ASCII協議;

通信波特率：2400.4800.9600.19200.38400.115200(可以通過軟件修改，默認9600);

模塊支持 GPS/Beidou/GLONASS/Galileo/QZSS/SBAS

快速定位小于1秒;(純硬件熱啟動)

日出日落時間自動計算輸出

各個時區時間任意切換

產品功能

集成GPS/北斗定位。

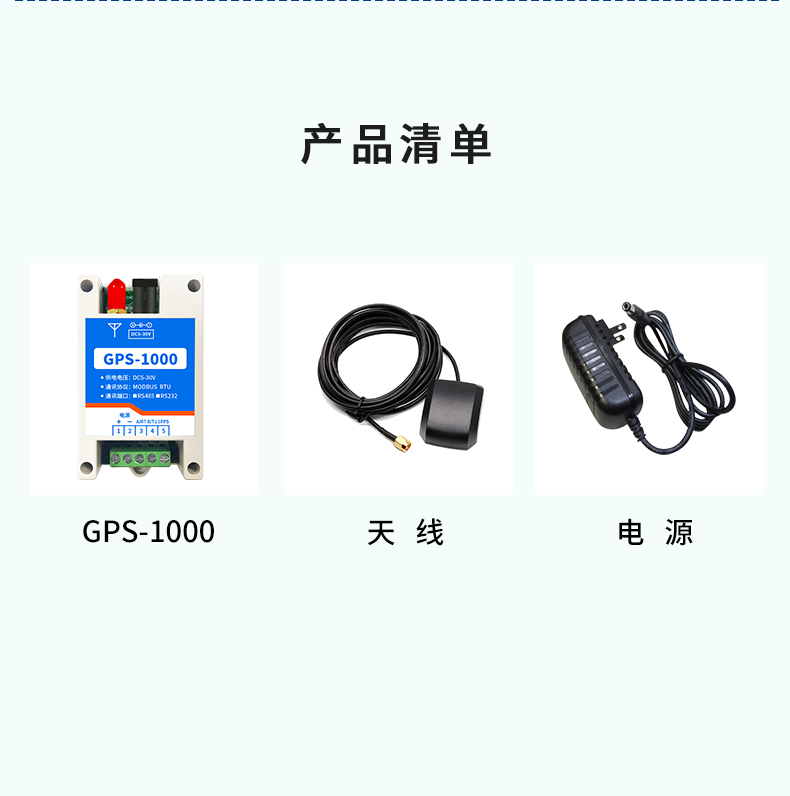

產品選型

型號	modbus	RS485	GPS
DAMGPS-1000-485	●	●	●

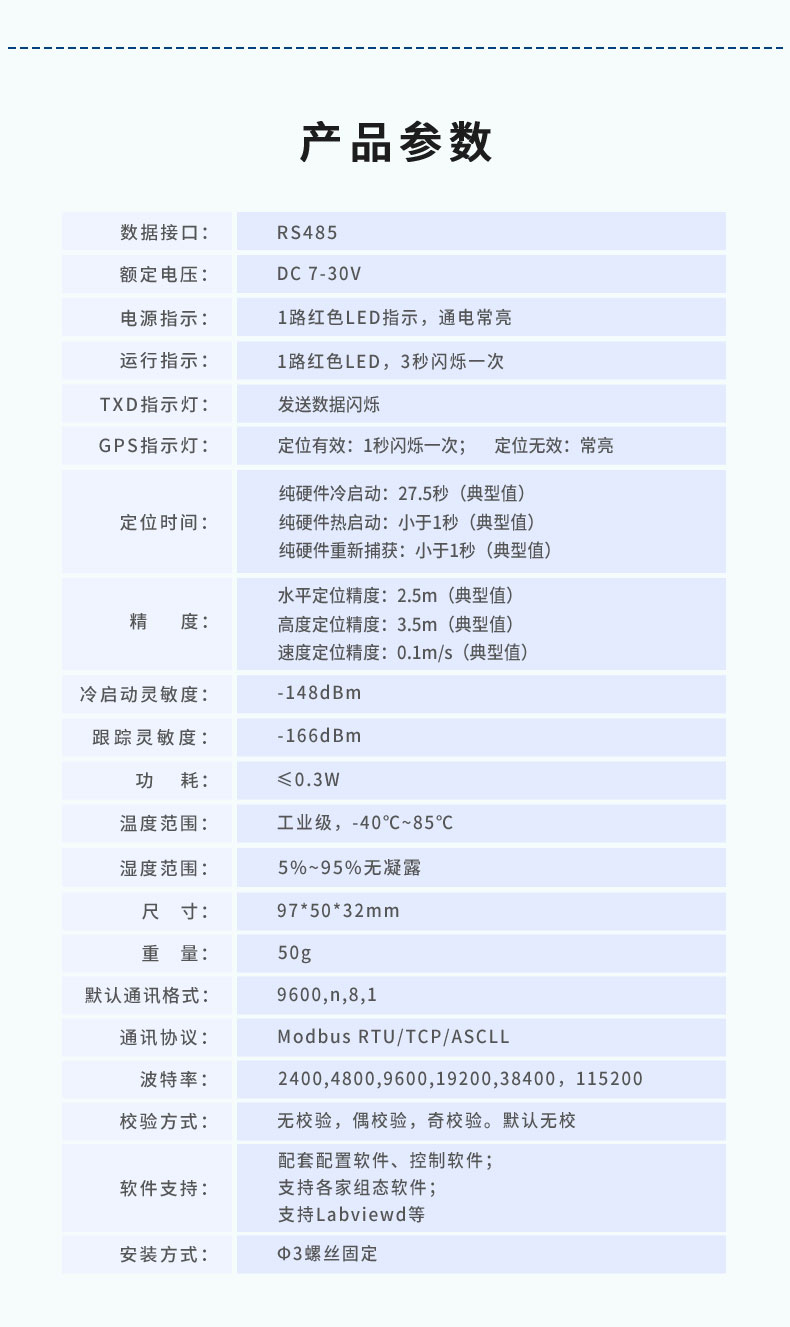

主要參數

參數	說明
數據接口	RS485
額定電壓	DC7-30V寬壓供電；
電源指示	1路紅色LED指示，通電常亮
運行指示	1路紅色LED，3秒閃爍一次
TXD指示燈	發送數據閃爍
RXD指示燈	接收數據閃爍
GPS指示燈	定位有效：1秒閃爍一次；定位無效：常亮
定位時間	純硬件冷啟動：27.5秒（典型值）純硬件熱啟動：小于1秒（典型值）純硬件重新捕獲：小于1秒（典型值）
精度	水平定位精度：2m（典型值）速度定位精度：0.1m/s（典型值）
冷啟動靈敏度	-148dBm
跟蹤靈敏度	-162dBm
功耗	≤0.3W
溫度范圍	工業級，-40℃～85℃
濕度范圍	5%~95%無凝露

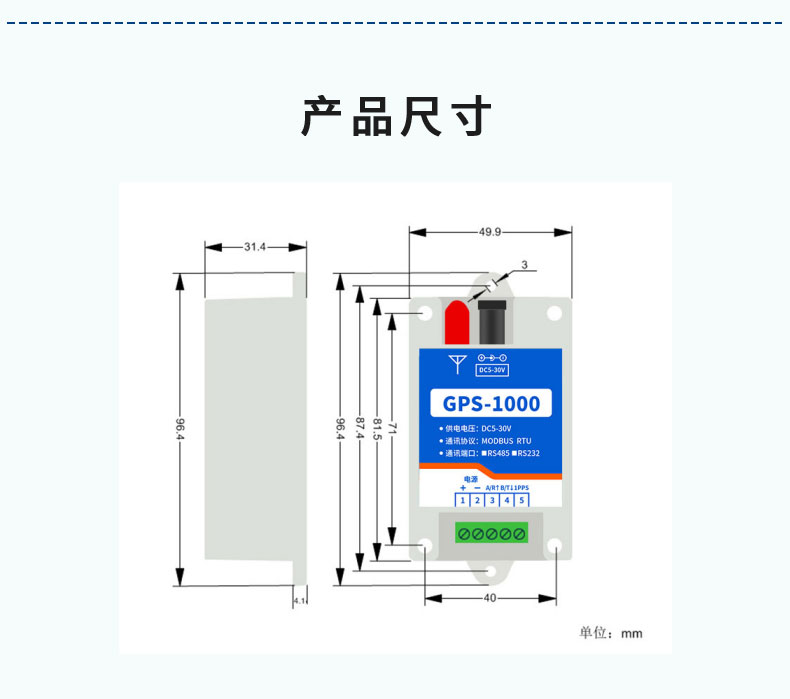

尺寸	975032mm
重量	50g
默認通訊格式	9600.n,8.1
通訊協議	Modbus RTU/TCP/ASCLL
波特率	2400.4800.9600.19200.38400，115200
校驗方式	無校驗，偶校驗，奇校驗。默認無校驗
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等
安裝方式	Φ3螺絲固定

測試軟件說明

軟件下載

軟件下載鏈接地址：http://www.luxeswinger.com/software/software/JYDAM調試軟件.rar

軟件說明

工具欄	說明
通訊設置	串口/網絡通訊方式選擇；端口號/TCP地址選擇；設置AI/DI/DO讀取刷新時間。
DO控制	操作DO通道；選擇DO模式；設置動作時間。
DI輸入	查看DI輸入狀態；讀取DI狀態生成查詢指令；設置DI/DO通道名稱。
模擬量輸入	顯示4-20ma/0-10v/0-5v實時數據/曲線；顯示PT100/K型PT100/DS18B20溫度數據/曲線；顯示實時采集時間；設置AI/溫度通道名稱；設置AI通道量程轉換及顯示單位；手動導出excel表格數據；手動保存數據曲線。
模擬量輸出	設置AO輸出；生成AO多通道輸出指令。
配置參數	顯示當前設備AI/DI/DO通道數量信息；設置波特率；設置偏移地址；設置工作模式；設置AI/DI/DO自動回傳；設置DO掉電記憶。
指令區域	生成AI/DI/DO/AO/參數設置等指令。
調試區域	用戶自定義發送指令測試。

詳細使用說明參考：JYDAM調試軟件使用說明文檔

通訊參數

地址說明

地址說明

說明

默認地址

默認設備地址均為1

廣播地址

254

單獨連接設備，任何設備地址下均可用254通訊；

當設備地址不明確時，用于讀取當前設備地址。

修改設備地址

DAM系列設備	說明
有撥碼開關設備	設備地址=撥碼開關地址+偏移地址
無撥碼開關設備	設備地址=偏移地址

撥碼開關地址

五個撥碼全都撥到“ON”位置時，為地址“31”;

五個撥碼全都撥到“OFF”位置時，為地址“1”;

最左邊1為二進制最低位。

偏移地址

偏移地址默認為0.通過軟件進行設置：

設備重新上電;

使用修改后的波特率通訊測試。

開發資料說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議中文版參考：

http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar

本設備主要支持以下指令碼：3 4

寄存器地址表：

寄存器名稱		數據類型	寄存器地址	說明
顯示參數
定位狀態	輸入寄存器04	u16	40001	0：定位無效 1：定位有效
年		u16	40002	2020代表2020年
月		u16	40003	1~12代表1~12月
日		u16	40004	1~31代表1~31號
時		u16	40005	0~23代表0~23時
分		u16	40006	0~59代表0~59分
秒		u16	40007	0~59代表0~59秒
緯度		Float	40008	單位度，float類型數據
緯度方向		u16	40010	78：北 83：南
經度		Float	40011	單位度，float類型數據
經度方向		u16	40013	69：東 87：西
對地速度		Float	40014	Knot（節），float類型數據
對地航向（方位）		Float	40016	單位度，float類型數據
日出時間		u16	40017	534代表5時34分
日落時間		u16	40018	1926代表19時26分
海拔高度		Float	40019	單位米，float類型數據
對地速度		Float	40021	單位Km/h，float類型數據
RMC數據（GPS原始數據）		u16	40301~40351	RMC定位數據，長度50個寄存器
配置參數
通信波特率	保持寄存器03	u16	31001	見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定RS485的通信波特率
偏移地址		u16	31003	設備地址=偏移地址
時區		s16	31004	東時區為正，西時區為負；默認東八區

波特率數值對應表

數值	波特率
0	38400
1	2400
2	4800
3	9600
4	19200
5	38400
6	115200
7	57600
8	56000
9	14400
10	1200

注意：使用第三方上位機，比如組態王、MCGS、PLC等軟件時，PLC寄存器地址會偏移1.

指令生成說明

使用JYDAM調試軟件即可生成查詢通道指令

指令列表

情景	RTU格式（16進制hex格式發送）
查詢定位狀態	FE 04 00 00 00 01 25 C5
查詢當前年份	FE 04 00 01 00 01 74 05
查詢當前月份	FE 04 00 02 00 01 84 05
查詢當前日期	FE 04 00 03 00 01 D5 C5
查詢當前時刻	FE 04 00 04 00 01 64 04
查詢當前分鐘	FE 04 00 05 00 01 35 C4
查詢當前秒	FE 04 00 06 00 01 C5 C4
查詢當前緯度	FE 04 00 07 00 02 D4 05
查詢當前緯度方向	FE 04 00 09 00 01 F5 C7
查詢當前經度	FE 04 00 0A 00 02 45 C6
查詢當前經度方向	FE 04 00 0C 00 01 E5 C6
查詢當前對地速度	FE 04 00 0D 00 02 F4 07
查詢當前對地航向	FE 04 00 0F 00 02 55 C7
查詢當前日出時間	FE 04 00 10 00 01 24 00
查詢當前日落時間	FE 04 00 11 00 01 75 C0
查詢當前海拔高度	FE 04 00 13 00 02 94 01
查詢當前速度	FE 04 00 15 00 02 74 00
查詢所有定位信息	FE 04 00 00 00 13 A5 C8

指令詳解

查詢定位狀態

發送碼：FE 04 00 00 00 01 25 C5

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	查詢的定位狀態寄存器地址
00 01	查詢的寄存器數量	1個（U16整型寄存器，每個通道2個字節，高位在前，低位在后）
25 C5	CRC16

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
02	字節數	返回2個字節的數據
00 00	定位狀態	0代表未獲取到定位信息，1代表獲取到定位信息，需將GPS1000設備至于室外移動后才能獲取定位信息（高位在前，低位在后）
AD 24	CRC16	CRC16校驗位

5.2、查詢年份信息

發送碼：FE 04 00 01 00 01 74 05

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 01	起始地址	查詢的當前年份寄存器地址
00 01	查詢的寄存器數量	1個（U16整型寄存器，每個通道2個字節，高位在前，低位在后）
74 05	CRC16

模擬返回信息：

返回碼：FE 04 02 07 E4 AF 5F

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
02	字節數	返回2個字節的數據
07 E4	當前月份	當前年份：2020年
AF 5F	CRC16	CRC16校驗位

5.3、查詢?cè)路菪畔?/strong>

發送碼：FE 04 00 02 00 01 84 05

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 02	起始地址	查詢的當前月份寄存器地址
00 01	查詢的寄存器數量	1個（U16整型寄存器，每個通道2個字節，高位在前，低位在后）
84 05	CRC16

模擬返回信息：

返回碼：FE 04 02 00 09 6D 22

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
02	字節數	返回2個字節的數據
00 09	當前月份	當前月份：9月
6D 22	CRC16	CRC16校驗位

5.4、查詢?nèi)掌谛畔?/strong>

發送碼：FE 04 00 03 00 01 D5 C5

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 03	起始地址	查詢的當前日期寄存器地址
00 01	查詢的寄存器數量	1個（U16整型寄存器，每個通道2個字節，高位在前，低位在后）
D5 C5	CRC16

模擬返回信息：

返回碼：FE 04 02 00 0A 2D 23

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
02	字節數	返回2個字節的數據
00 0A	當前日期	當前日期：10號
2D 23	CRC16	CRC16校驗位

5.5、查詢時刻信息

發送碼：FE 04 00 04 00 01 64 04

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 04	起始地址	查詢的當前時刻寄存器地址
00 01	查詢的寄存器數量	1個（U16整型寄存器，每個通道2個字節，高位在前，低位在后）
64 04	CRC16

模擬返回信息：

返回碼：FE 04 02 00 0F ED 20

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
02	字節數	返回2個字節的數據
00 0F	當前日期	當前時刻：15點
ED 20	CRC16	CRC16校驗位

5.6、查詢分鐘信息

發送碼：FE 04 00 05 00 01 35 C4

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 05	起始地址	查詢的當前分鐘寄存器地址
00 01	查詢的寄存器數量	1個（U16整型寄存器，每個通道2個字節，高位在前，低位在后）
35 C4	CRC16

模擬返回信息：

返回碼：FE 04 02 00 2D 6D 39

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
02	字節數	返回2個字節的數據
00 2D	當前分鐘	當前時刻：45分
6D 39	CRC16	CRC16校驗位

5.7、查詢秒信息

發送碼：FE 04 00 06 00 01 C5 C4

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 06	起始地址	查詢的當前秒寄存器地址
00 01	查詢的寄存器數量	1個（U16整型寄存器，每個通道2個字節，高位在前，低位在后）
C5 C4	CRC16

模擬返回信息：

返回碼：FE 04 02 00 03 ED 25

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
02	字節數	返回2個字節的數據
00 03	當前分鐘	當前秒：3秒
ED 25	CRC16	CRC16校驗位

5.8、查詢緯度信息

發送碼：FE 04 00 07 00 02 D4 05

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 07	起始地址	查詢的當前緯度寄存器地址
00 02	查詢的寄存器數量	2個float型寄存器（4個字節，高位在前，低位在后）
D4 05	CRC16

模擬返回信息：

返回碼：FE 04 04 42 20 1D 9D 29 C0

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
04	字節數	返回4個字節的數據
42 20 01 9D	當前緯度信息	當前緯度：40.0289
29 C0	CRC16	CRC16校驗位

5.9、查詢緯度方向

發送碼：FE 04 00 09 00 01 F5 C7

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 09	起始地址	查詢的當前緯度方向寄存器地址
00 01	查詢的寄存器數量	1個（U16整型寄存器，每個通道2個字節，高位在前，低位在后）
E5 C7	CRC16

模擬返回信息：

返回碼：FE 04 02 00 4E 2D 10

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
02	字節數	返回2個字節的數據
00 4E	當前緯度方向	當前緯度方向：78（北）
2D 10	CRC16	CRC16校驗位

5.10、查詢經度信息

發送碼：FE 04 00 0A 00 02 45 C6

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 0A	起始地址	查詢的當前經度寄存器地址
00 02	查詢的寄存器數量	2個float型寄存器（4個字節，高位在前，低位在后）
45 C6	CRC16

模擬返回信息：

返回碼：FE 04 04 42 E8 9D 79 C9 B5

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
04	字節數	返回4個字節的數據
42 E8 9D 79	當前經度信息	當前經度：116.308
29 C0	CRC16	CRC16校驗位

5.11、查詢經度方向

發送碼：FE 04 00 0C 00 01 E5 C6

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 0C	起始地址	查詢的當前經度方向寄存器地址
00 01	查詢的寄存器數量	1個（U16整型寄存器，每個通道2個字節，高位在前，低位在后）
E5 C6	CRC16

模擬返回信息：

返回碼：FE 04 02 00 45 6C D7

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
02	字節數	返回2個字節的數據
00 45	當前經度方向	當前經度方向：69（東）
6C D7	CRC16	CRC16校驗位

5.12、查詢對地速度（節）信息

發送碼：FE 04 00 0D 00 02 F4 07

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 0D	起始地址	查詢的當前對地速度寄存器地址
00 02	查詢的寄存器數量	2個float型寄存器（4個字節，高位在前，低位在后）
F4 07	CRC16

模擬返回信息：

返回碼：FE 04 04 00 00 00 00 FE 8B

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
04	字節數	返回4個字節的數據
00 00 00 00	當前對地速度	當前對地速度：00（設備位于室內時，GPS定位狀態為0，無法獲取速度）
FE 8B	CRC16	CRC16校驗位

5.13、查詢對地航向信息

發送碼：FE 04 00 0F 00 02 55 C7

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 0F	起始地址	查詢的當前對地航向寄存器地址
00 02	查詢的寄存器數量	2個float型寄存器（4個字節，高位在前，低位在后）
55 C7	CRC16

模擬返回信息：

返回碼：FE 04 04 00 00 00 00 FE 8B

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
04	字節數	返回4個字節的數據
00 00 00 00	當前對地航向	當前對地航向（設備位于室內時，GPS定位狀態為0，無法獲取航向信息）
FE 8B	CRC16	CRC16校驗位

5.14、查詢?nèi)粘鰰r(shí)間

發送碼：FE 04 00 10 00 01 24 00

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 10	起始地址	查詢的日出時間寄存器地址
00 01	查詢的寄存器數量	1個（U16整型寄存器，每個通道2個字節，高位在前，低位在后）
24 00	CRC16

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
02	字節數	返回2個字節的數據
00 00	當前日出時間	當前日出時間：00（設備位于室內時，GPS定位狀態為0，無法獲取日出信息）
AD 24	CRC16	CRC16校驗位

5.15、查詢?nèi)章鋾r(shí)間

發送碼：FE 04 00 11 00 01 75 C0

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 11	起始地址	查詢的日落時間寄存器地址
00 01	查詢的寄存器數量	1個（U16整型寄存器，每個通道2個字節，高位在前，低位在后）
75 C0	CRC16

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
02	字節數	返回2個字節的數據
00 00	當前日出時間	當前日落時間：00（設備位于室內時，GPS定位狀態為0，無法獲取日落信息）
AD 24	CRC16	CRC16校驗位

5.16、查詢海拔信息

發送碼：FE 04 00 13 00 02 94 01

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 13	起始地址	查詢的當前海拔寄存器地址
00 02	查詢的寄存器數量	2個float型寄存器（4個字節，高位在前，低位在后）
94 01	CRC16

模擬返回信息：

返回碼：FE 04 04 42 E8 9D 79 C9 B5

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
04	字節數	返回4個字節的數據
42 E8 9D 79	當前海拔	當前海拔：116.30米
29 C0	CRC16	CRC16校驗位

5.17、查詢速度（Km/h）信息

發送碼：FE 04 00 15 00 02 74 00

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 15	起始地址	查詢的當前速度寄存器地址
00 02	查詢的寄存器數量	2個float型寄存器（4個字節，高位在前，低位在后）
74 00	CRC16

模擬返回信息：

返回碼：FE 04 04 42 E8 9D 79 C9 B5

字段	含義	備注
FE	設備地址
04	04指令	返回查詢指令：如果查詢錯誤，返回82
04	字節數	返回4個字節的數據
42 E8 9D 79	當前經度信息	當前速度：116.30Km/h
29 C0	CRC16	CRC16校驗位

5.18、讀取所有定位數據

注意：需將GPS1000設備至于室外移動后才能獲取定位信息，室內獲取的定位狀態為0

發送碼：FE 04 00 00 00 13 A5 C8

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的起始寄存器地址
00 17	查詢通道數量	查詢定位狀態/年/月/日/時/分/秒/緯度/緯度方向/經度/經度方向/對地速度/對地航向/日出時間/日落時間/海拔/速度
A4 0B	CRC16

模擬返回信息：

返回碼：FE 04 26 00 00 07 E4 00 09 00 0A 00 0F 00 2D 00 03 42 20 1D 9D 00 4E 42 E8 9D 79 00 45 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 F8 A8

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
26	字節數	返回查詢19個通道的相關定位信息的所有字節數38個 （每通道2個字節，高位在前，低位在后）
00 00	定位狀態	0代表未獲取到定位信息，1代表獲取到定位信息，需將GPS1000設備至于室外移動后才能獲取定位信息
07 E4	年	當前年份：2020年
00 09	月	當前月份：9月
00 0A	日	當前日期：10號
00 0F	時	當前時刻：15點
00 2D	分	當前分鐘：45分
00 03	秒	當前秒：3秒
42 20 1D 9D	緯度	當前緯度：40.0289
00 4E	緯度方向	當前緯度方向：78（北）
42 E8 9D 79	經度	當前經度：116.308
00 45	經度方向	當前經度方向：69（東）
00 00 00 00	對地速度	當前對地速度：（室內獲取數據為0）
00 00 00 00	對地航向	當前對地航向：（室內獲取數據為0）
00 00	日出時間	當前日出時間：（室內獲取數據為0）
00 00	日落時間	當前日落時間：（室內獲取數據為0）
00 00 00 00	海拔
00 00 00 00	速度
F8 A8	CRC16	CRC16校驗位

5.19、讀取

發送碼：FE 04 01 2C 00 32 A5 E5

字段	含義	備注
FE	設備地址	FE為廣播地址
04	04指令	查詢輸入寄存器指令
01 2C	起始地址	要查詢的模擬量寄存器地址
00 32	查詢數量	要查詢的模擬量數量 50個
A5 E5	CRC16

模擬返回信息：

返回碼：FE 04 64 4D 52 2C 43 37 30 36 34 32 32 30 2E 30 30 41 2C 34 2C 30 30 2E 31 34 37 34 31 4E 2C 31 2C 36 31 38 31 33 2E 39 39 2C 32 2C 45 2E 31 31 37 2C 30 33 38 33 2E 2C 36 37 30 37 30 30 32 2C 2C 41 2C 37 2A 00 33 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C2 70

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
64	字節數	返回狀態信息的所有字節數
4D 52...	數據	RMC定位數據
C2 70	CRC16

舉例：RMC,100646.000.A,3109.9704.N,12123.4219.E,0.257.335.62.291216.,,A*59

名稱	樣例	單位	描述
消息ID	RMC		RMC協議頭
UTC時間	100646.000		Hhmmss.ss
狀態	A		A數據有效 V數據無效
緯度	2109.9704		ddmm.mmmm
N/S指示	N		N北 S南
經度	11123.4219		dddmm.mmmm
E/W指示	E		W西 E東
地面速度	0.257	Knot(節)
方位	335.62	度
日期	291216		ddmmyy
磁變量			-
校驗和	*59
<CR><LF>			消息結束

　　

GPS-1000 工業級GPS/北斗定位模塊相關資料下載

GPS-1000 工業級GPS/北斗定位模塊說明書 GPS-1000 工業級GPS/北斗定位模塊說明書

Modbus工程 Modbus工程

測試軟件 DAM調試軟件

JYDAM調試軟件

應用軟件聚英組態軟件

協議說明協議說明

參考源碼參考源碼

PLC例程 PLC例程

第三方組態例程第三方組態例程

在線購買

天貓旗艦店
點擊購買

京東旗艦店
點擊購買

批量采購/定制產品

銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱：[email protected]

技術咨詢

在線咨詢：點擊咨詢

聯系郵箱：[email protected]

常見問題

DLC軟件配置單個繼電器通道循環打開關閉

關于組態軟件定時配置失敗

關于485通訊常見問題

網口添加云平臺異常現象

AC0606電壓電流校準

MODBUS POLL軟件使用

關于網絡連接常見問題

關于GPS1000常見問題

PT100系列采集說明

線性變換公式

局域網設備掉線

LORA設備配對常見問題

DI返回指令如何解析

組態軟件無法打開

組態軟件常見問題

軟件調試配置常見問題

WIFI設備配置常見問題

GPRS設備使用問題

模擬量輸出模塊用JYDAM調試軟件不能輸出

添加云平臺設備提示添加失敗需要管理員授權

GPRS DTU相關問題匯總（新）

gprs dtu幾個常見問題匯總

DTU相關問題匯總

GPRS DTU參數設置及應用

RTU常見問題匯總

RTU常見故障分析表

GRPS模塊問題

RTU常見故障（上位機故障）解決辦法

485上傳的數據問題

modbus RTU協議問題

如何取得和更改模塊的本機IP地址？

如何修改閃閉閃斷指令

如何一條指令控制多個繼電器輸出不同開關狀態

局域網版網口、WIFI、網口WIFI設備如何配置參數

如何生成設備指令

DAM系列產品232接口說明及常見問題

RS232、RS485、USB接口設備地址說明

網口設備配置參數常見問題

云平臺版網口、WIFI、網口WIFI設備如何配置參數

USB接口說明及常見問題

系列產品

GPS-1000 工業級GPS/北斗定位模塊

聯網方式：RS232/RS485

版本說明：標準版

協議：Modbus TCP/RTU/ASCII

超聲波測距傳感器

聯網方式：RS485

版本說明：標準版

協議：Modbus TCP/RTU/ASCII

GPS-1000 工業級GPS/北斗定位模塊說明書	GPS-1000 工業級GPS/北斗定位模塊說明書
Modbus工程	Modbus工程
測試軟件	DAM調試軟件
測試軟件	JYDAM調試軟件
應用軟件	聚英組態軟件
協議說明	協議說明
參考源碼	參考源碼
PLC例程	PLC例程
第三方組態例程	第三方組態例程

男人的天堂东京日韩_一区二区三区国产视频_超级碰碰碰碰碰97_国产欧美一区二区在线播放_亚洲一区中文字幕久久_国产成人综合在线观看不卡_夜里十大禁用app在线观看_久久无码高潮抽搐喷水_色婷婷欧美在线播放内射

GPS-1000 工業級GPS/北斗定位模塊

產品特點

產品功能

產品選型

主要參數

測試軟件說明

通訊參數
