一. 產品介紹

1.1. 產品描述

JY-HWYK-01 紅外遙控器是一款 MODBUS  協議的萬能紅外控制器。具有紅外學習功能， 可以學習紅外遙控器的控制碼，從而代替遙控器對空調/電視等紅外遙控設備進行控制；帶 有批量下載批量導入功能，只需要學習一臺紅外遙控器的指令就可以，通過配置軟件可以批 量召測、批量下載，節省操作時間，帶有 RS485  接口支持 MODBUS-RTU  協議，對于支持 此協議的 PLC 、單片機控制系統、力控、組態王、昆侖通態等組態軟件均可以對大部分柜式 或壁掛式空調進行自動控制。

1.2. 產品特點

l 可通過控制線圈命令發射對應遙控碼

l 可連續學習遙控碼，方便快捷

l 可通過按鍵進入學習模式，無軟件也可配置

l 指示燈精準指示鍵值

l 每組遙控碼最大 1024 個字節

1.3. 產品功能

l 可學習 30 組遙控碼，每組遙控碼最大 1024 個字節

l 通訊接口支持 RS485

l 支持標準 Modbus RTU/TCP/ASCII 協議

l 寬電壓供電 DC 7~30V

l 支持波特率：2400,4800,9600, 19200,38400, 115200（可以通過軟件修改，默認 9600）；

l 可以設置 1-255 個設備地址，通過軟件設置。

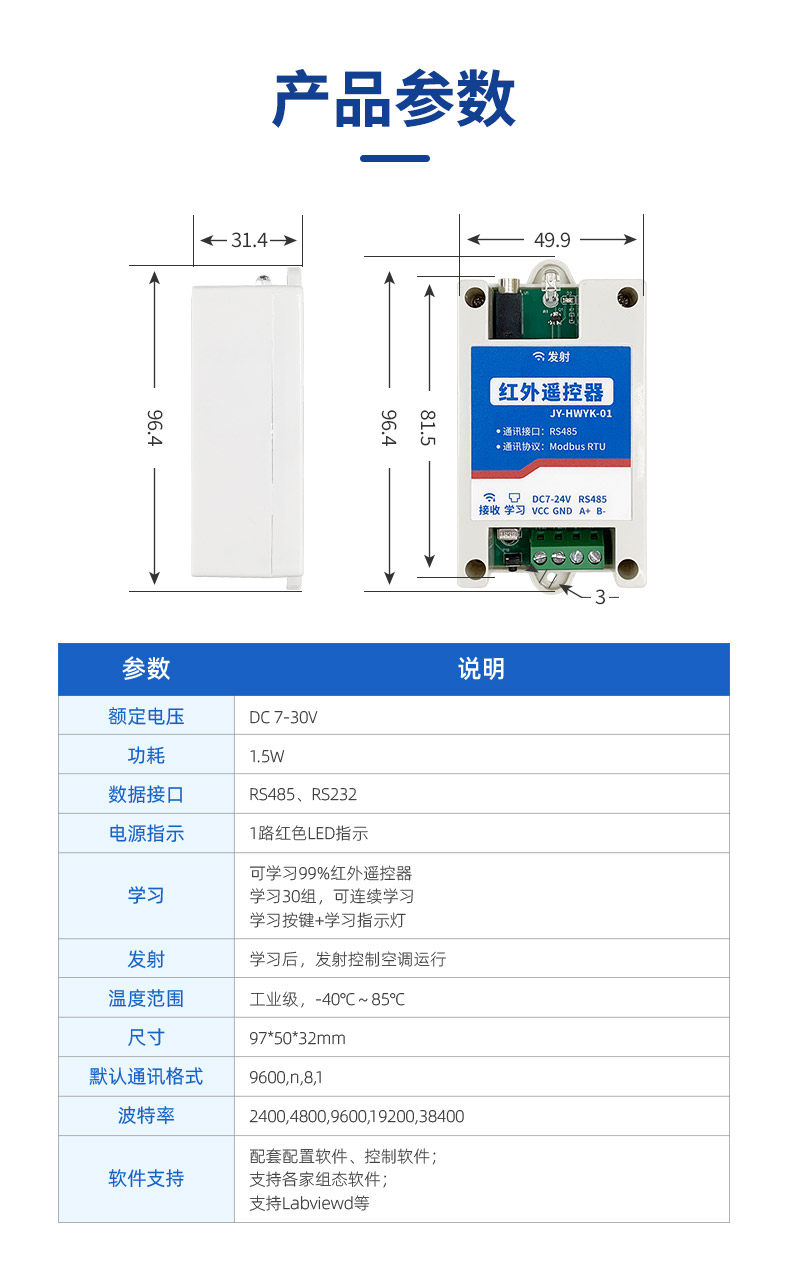

二. 產品參數

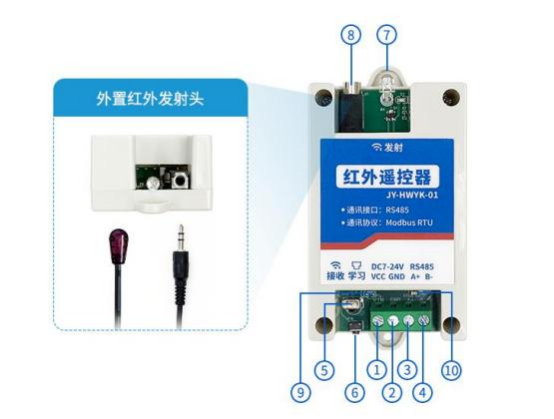

三. 接口說明

四. 使用說明

4.1. 按鍵學習

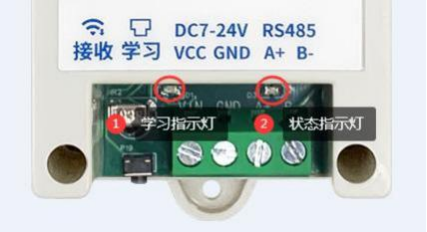

指示燈說明：

??  代表學習指示燈0.5s 閃爍一次；

?     代表學習指示燈0.1s 閃爍一次。

1 、進入學習模式：長按學習按鍵 3 秒，狀態指示燈為紅色常亮，代表已經進入學習模式；

2 、選擇需要學習的組值：

u 比如選擇組值 1 ，長按學習按鍵0.5s ，學習指示燈狀態?;

u 遙控器對準設備接收器處（距離 10-30cm），按下遙控器按鍵，如開機操作，設備 紅外發射端面向空調/電視；

u 學習成功后，學習指示燈會快速閃爍 5 次，設備自動發射開機指令，控制空調/電視開機；

u 組值 1 學習成功后， 自動進入組值 2 學習，等待 3s 左右后，觀察學習指示燈狀態? ? , 按下遙控器按鍵操作學習組值 2；

u 后續組值學習操作相同。

③、指定某一組學習：

u 長按按鍵 0.5s ，學習組值+1；

u 長按按鍵 1s ，學習組值+5。

舉例說明：

u 學習組值 5 ，則長按按鍵 1s 一次，學習指示燈狀態??;

u 學習組值 6 ，則長按按鍵 1s一次+長按按鍵 0.5s 一次，學習指示燈狀態??  ?;

u 學習組值 12 ，則長按按鍵 1s 二次+長按按鍵 0.5s 二次，學習指示燈狀態??  ?? ? ?。

④、退出學習模式：長按學習按鍵 3 秒，狀態指示燈為 3s 閃爍一次，代表已經退出學習模 式。

4.2. 軟件學習

①、使用485 通訊轉換器連接電腦建立串口通訊；

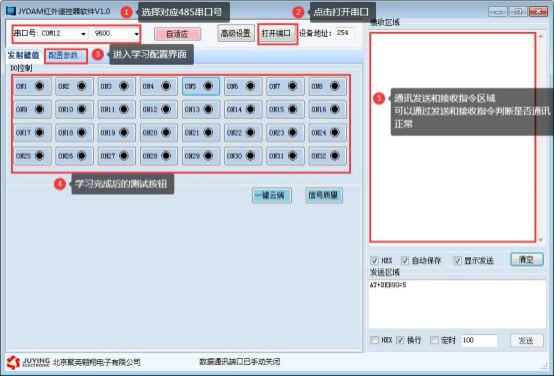

②、打開 JYDAM 紅外遙控器配置軟件，界面如下：

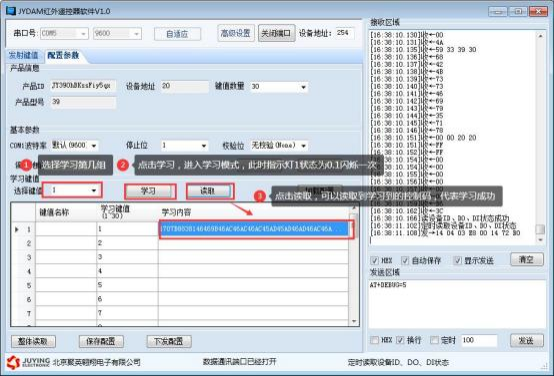

3 、進入配置參數界面，選擇學習組值，點擊學習后，學習指示燈狀態按照實際組值對應顯 示：

u 學習組值 1 ，學習指示燈狀態?;

u 學習組值 5 ，學習指示燈狀態??;

u 學習組值 12 ，學習指示燈狀態??  ??  ?  ?; 學習成功后，可通過軟件讀取學習到的控制碼。

注意：通過軟件進入學習模式時，狀態指示燈不會紅色常亮，始終處于通訊指示狀態。

4.3. 驗證測試

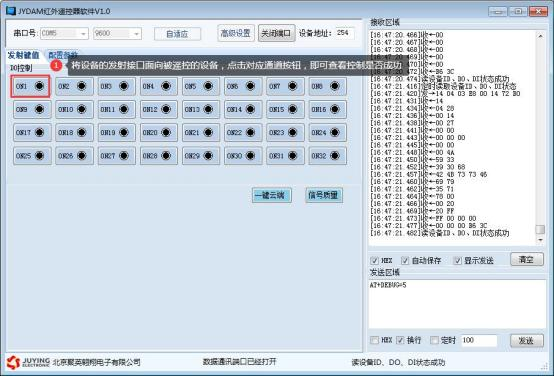

打開 JYDAM 紅外遙控器配置軟件，進入發射鍵值工具欄，界面如下：

五. 指令說明

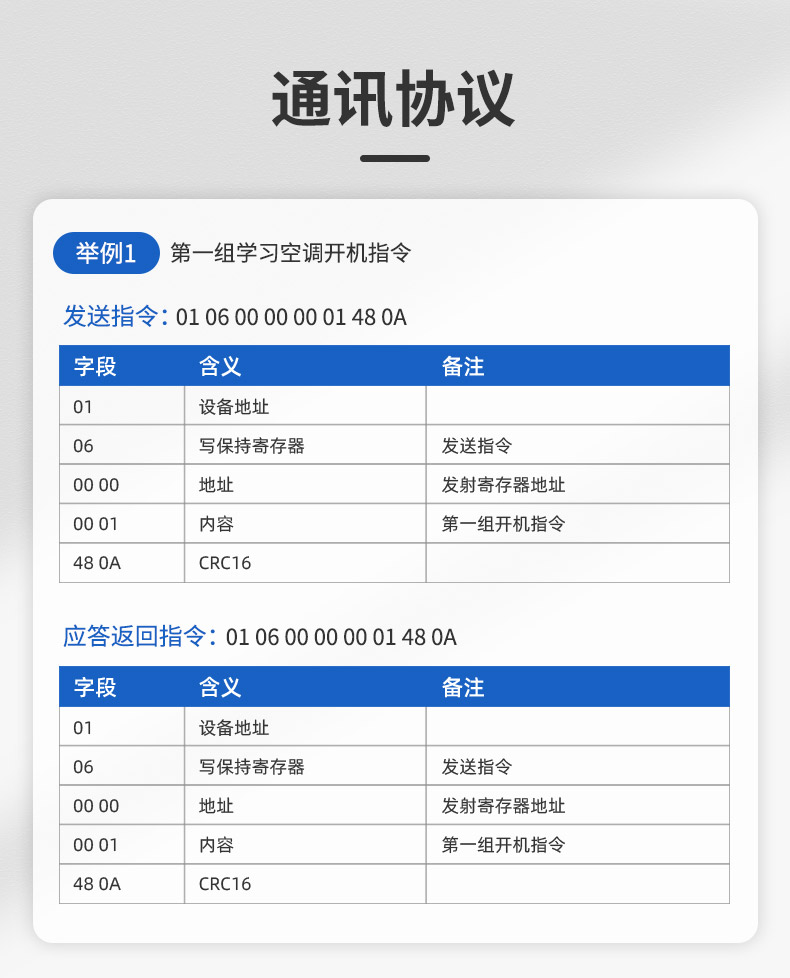

舉例：第一組學習空調開機指令

發送指令：

01 06 00 00 00 01 48 0A

應答返回指令：

01 06 00 00 00 01 48 0A

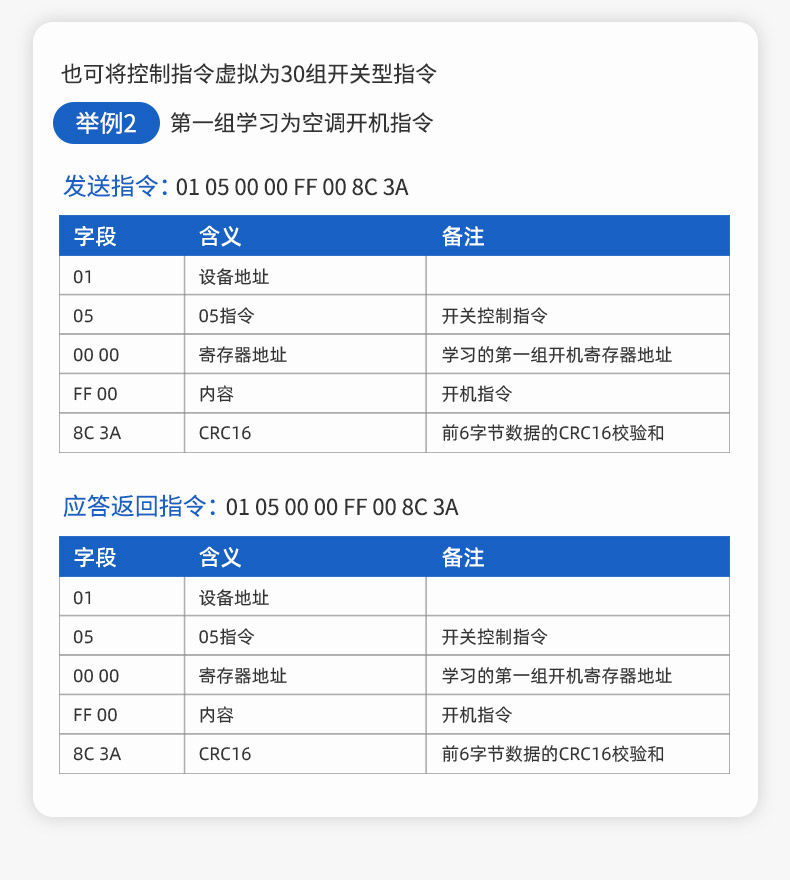

也可將控制指令虛擬為 30 組開關型指令 舉例：第一組學習為空調開機指令

發送指令：

01 05 00 00 FF 00 8C 3A

應答返回指令：

01 05 00 00 FF 00 8C 3A

六. 開發資料說明

寄存器說明：

功能碼03    保持寄存器

波特率及校驗位

線圈寄存器地址表：

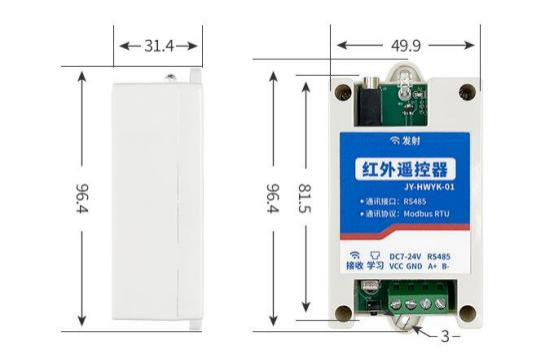

七. 安裝尺寸
