LORA4552-MT LORA無線測控模塊

lora無線通訊 | 3KM傳輸免布線 | 擴頻通訊技術+自組網

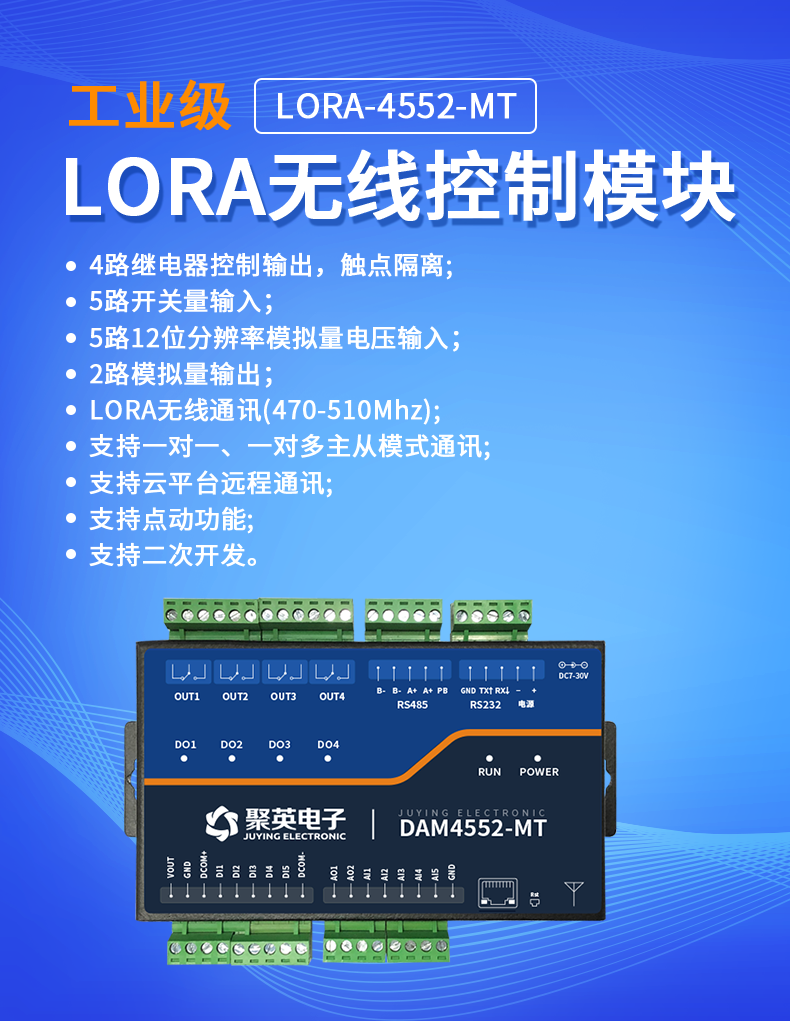

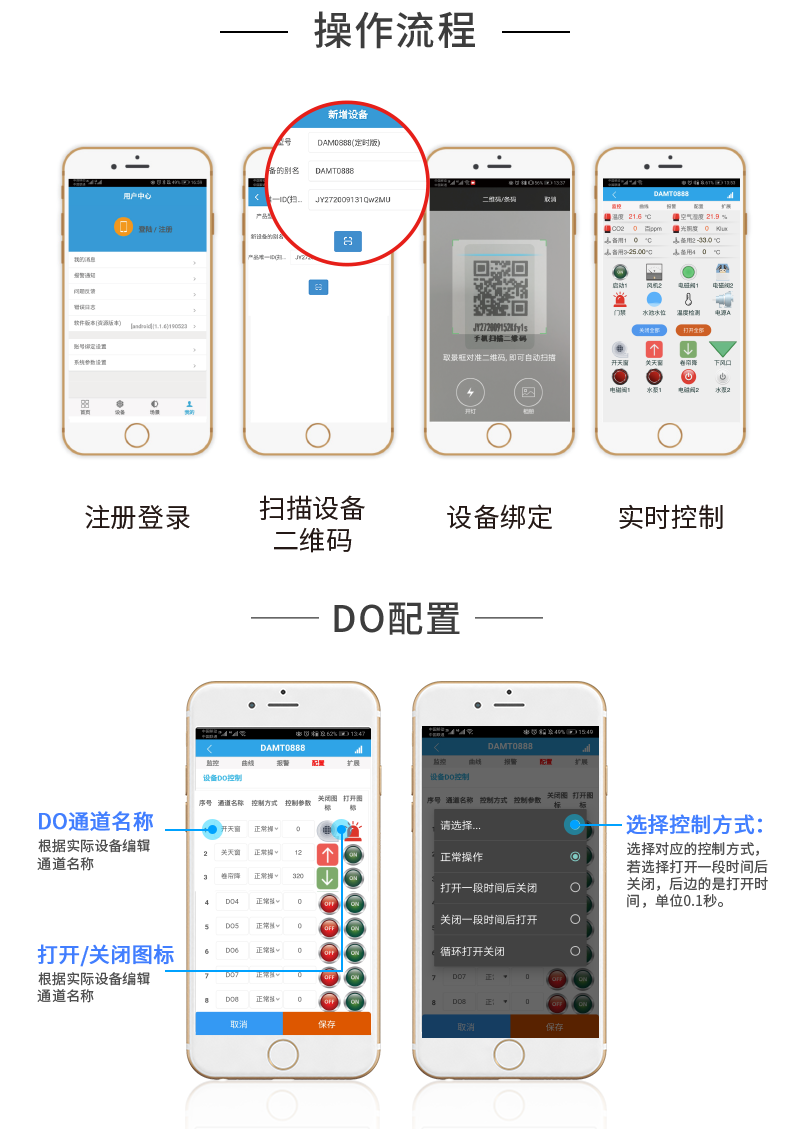

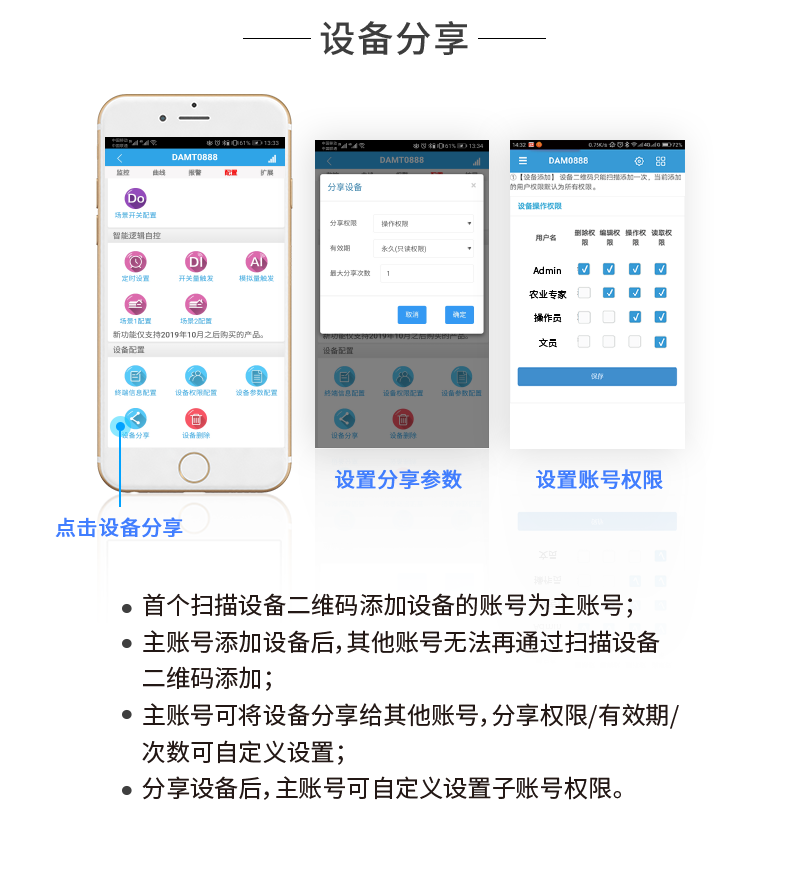

工業級 LORA-4552-MT LORA無線控制模塊,4路繼電器控制輸出,觸點隔離;5路開關量輸入;5路12位分辨率模擬量電壓輸入;·2路模擬量輸出; LORA無線通訊(470-510Mhz);·支持一對一、一對多主從模式通訊;·支持云平臺遠程通訊;支持點動...

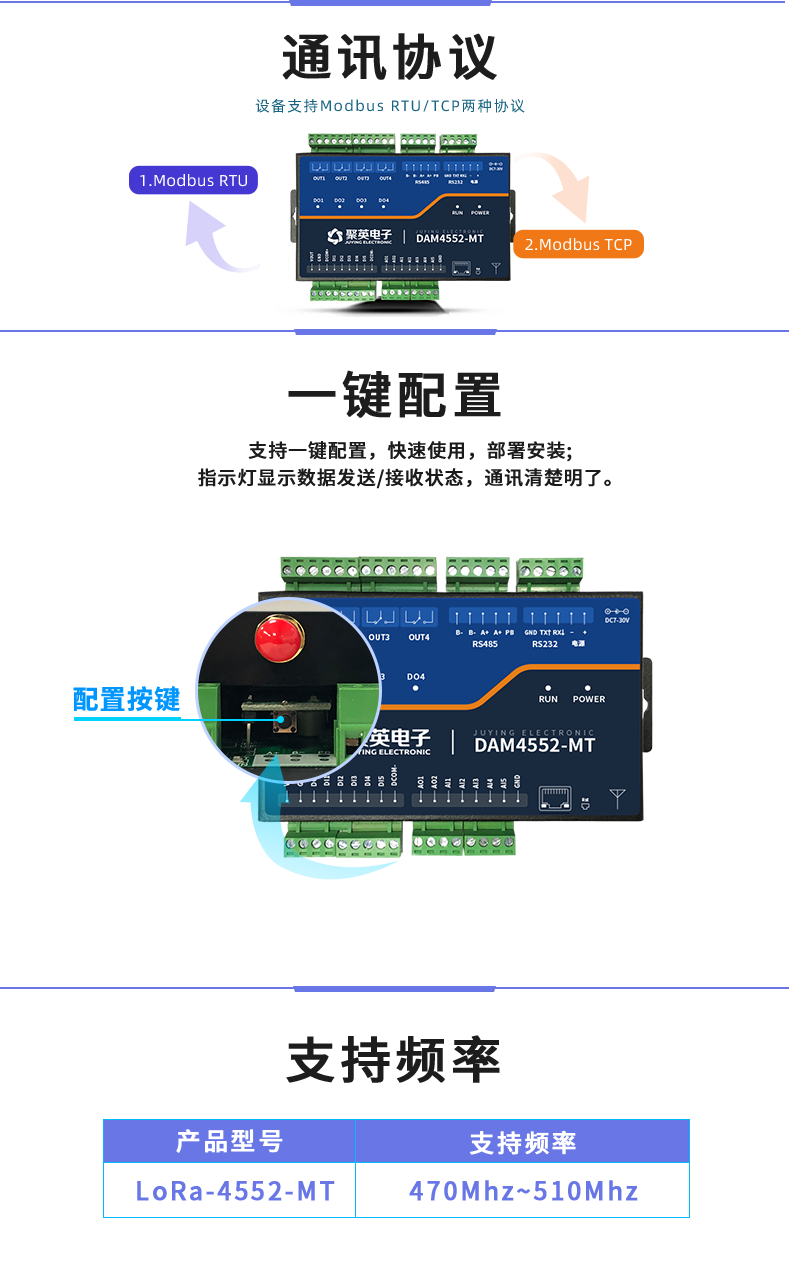

型號:LoRa4552-MT 功能說明:4DO+5DI+5AI+2AO 通訊頻段:470Mhz~510Mhz 通訊協議:Modbus RTU/TCP 通訊距離:3KM

一、產品特點

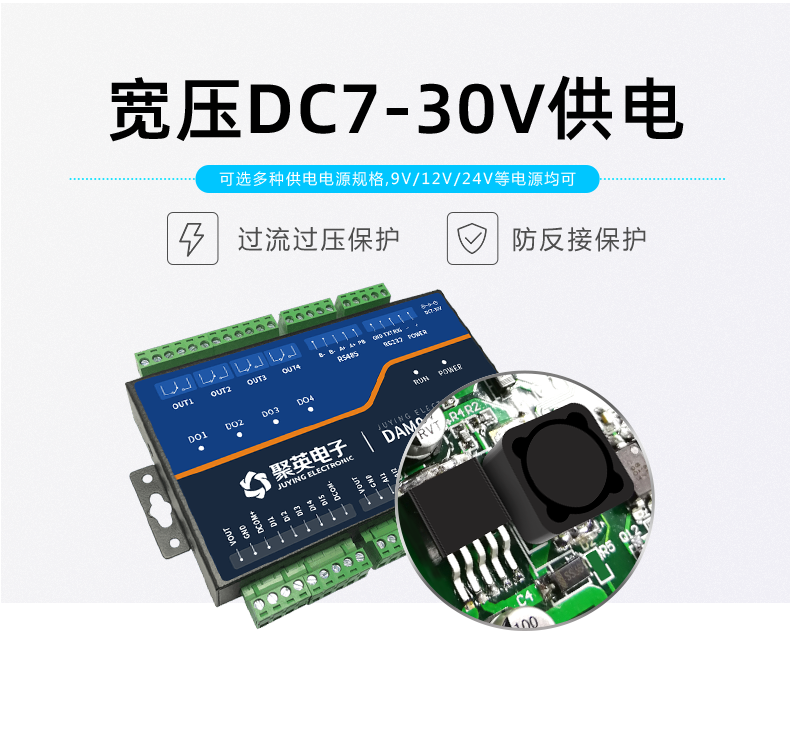

l DC7-30V 寬壓供電;

l RS485 通訊光電隔離,輸入光耦隔離,繼電器輸出觸點隔離;

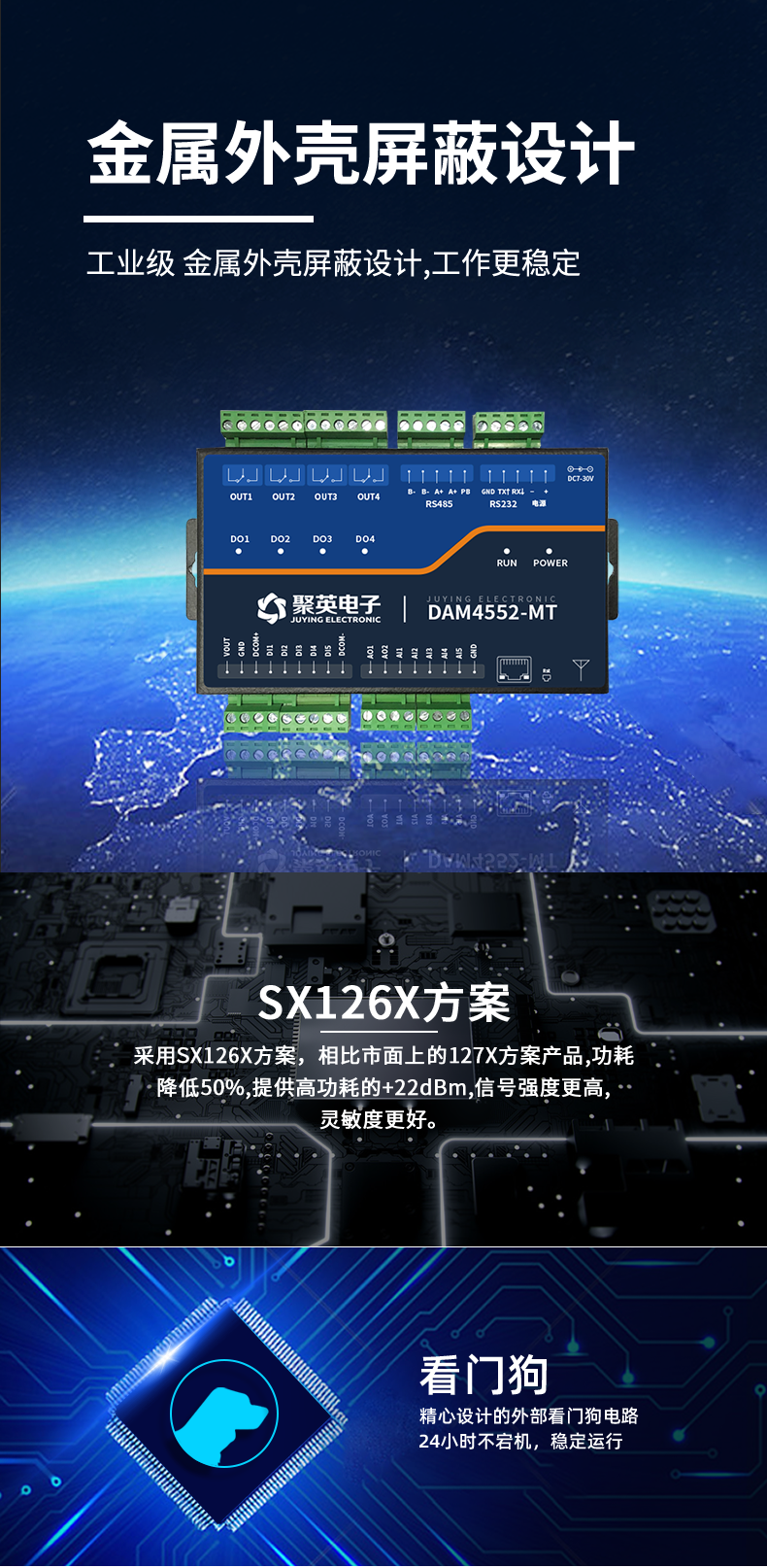

l 全鐵外殼屏蔽設計,工作穩定;

l 通訊接口支持 RS232、RS485 、可拓展網口、4G 、WIFI;

l 支持標準 Modbus RTU/TCP/ASCII 協議

l 具有閃開、閃斷功能,可以在指令里邊帶參數、操作繼電器開一段時間 自動關閉;

l 可以設置 0-255 個設備地址,通過軟件設置。

二、產品功能

l 5 路光耦輸入(5-24V);

l 4 路繼電器輸出;

l 5 路 12 位分辨率模擬量輸入;

l 2 路 12 位分辨路模擬量輸出;

l 支持波特率:2400,4800,9600, 19200,38400, 115200(可以通過軟件修改, 默認 9600);

三、版本說明

版本

點動控制

定時功能

聯動模式

485傳感器

DAM0455T 普通版




DAMT0455-T 自控版


DAMT0455-T 主站版

1 、普通版:

l 設備默認輸入和輸出之間為互相獨立,沒有關系。

2 、智能自控版:

l 定時控制----年月日時分秒自定義設置時間控制,可循環;

l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

l 模擬量自動控制----自定義模擬量上下限閾值,觸發后自動控制;

l 場景控制-----自定義完整的邏輯控制觸發條件;

l 70 組規則設定----多達 70 組規則條件設定,滿足各種邏輯要求。

3 、主站通訊版:

l 在智能自控基礎上增加 485 主站通訊功能,可同時接多路傳感器;

四、主要參數

參數

說明

觸點容量

10A/250VAC

耐久性

10萬次

數據接口

RS232、RS485

額定電壓

DC 7-30V

電源指示

1路紅色 LED 指示(通電時常亮)

溫度范圍

工業級,-40℃~85℃

尺寸

90*150*29mm

重量

460g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600, 19200,38400, 115200



軟件支持

配套配置軟件、控制軟件; 支持各家組態軟件;

支持 Labviewd

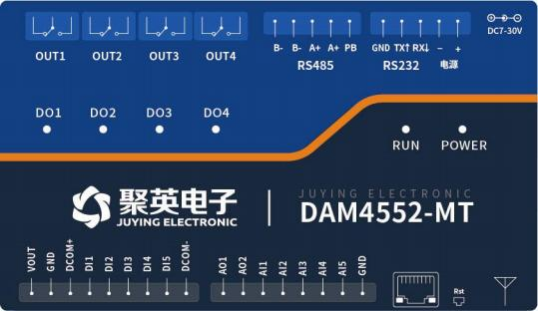

五、接口說明


引腳說明

功能

序號

引腳

說明

供電  DC7-30V

1

-

電源正極

2

+

電源負極







通訊

3

RXD

232通訊 RX 接口

4

TXD

232通訊 TX 接口

5

GND

232通訊地

6

PB

485通訊屏蔽接口

7、8

485A+

隔離485通訊 A 接口

9、10

485B-

隔離485通訊 B 接口



AI(模擬量

輸入)

34

AI1

第一路模擬量輸入信號正

35

AI2

第二路模擬量輸入信號正

36

AI3

第三路模擬量輸入信號正

37

AI4

第四路模擬量輸入信號正


38

AI5

第五路模擬量輸入信號正

39

ACOM-

模擬量輸入信號負

AO(模擬量 輸出)

32

AO1

第一路模擬量輸出

33

AO2

第二路模擬量輸出











DI(開關量

輸入)

23

VOUT+

電源正極輸出

24

VOUT-

電源負極輸出

25

DCOM+

輸入信號公共正

26

DI1

第一路開關量輸入信號正

27

DI2

第二路開關量輸入信號正

28

DI3

第三路開關量輸入信號正

29

DI4

第四路開關量輸入信號正

30

DI5

第五路開關量輸入信號正

31

DCOM-

輸入信號公共負















DO(繼電器

控制)

22



繼電器1

電器輸出1路接口常閉

21

電器輸出1路接口公共

20

電器輸出1路接口常開

19



繼電器2

電器輸出2路接口常閉

18

電器輸出2路接口公共

17

電器輸出2路接口常開

16



繼電器3

電器輸出3路接口常閉

15

電器輸出3路接口公共

14

電器輸出3路接口常開

13



繼電器4

電器輸出4路接口常閉

12

電器輸出4路接口公共

11

電器輸出4路接口常開

六、通訊接線說明

1 、RS485 級聯接線方式


電腦自帶的串口一般是 RS232 ,需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) ,轉換后 RS485 為 A 、B 兩線,A 接板上 A 端子,B 接板上 B 端子,485 屏蔽 可以接 GND 。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。

2、RS232 接線


3、USB 轉 485 接線


七、輸入輸出接線

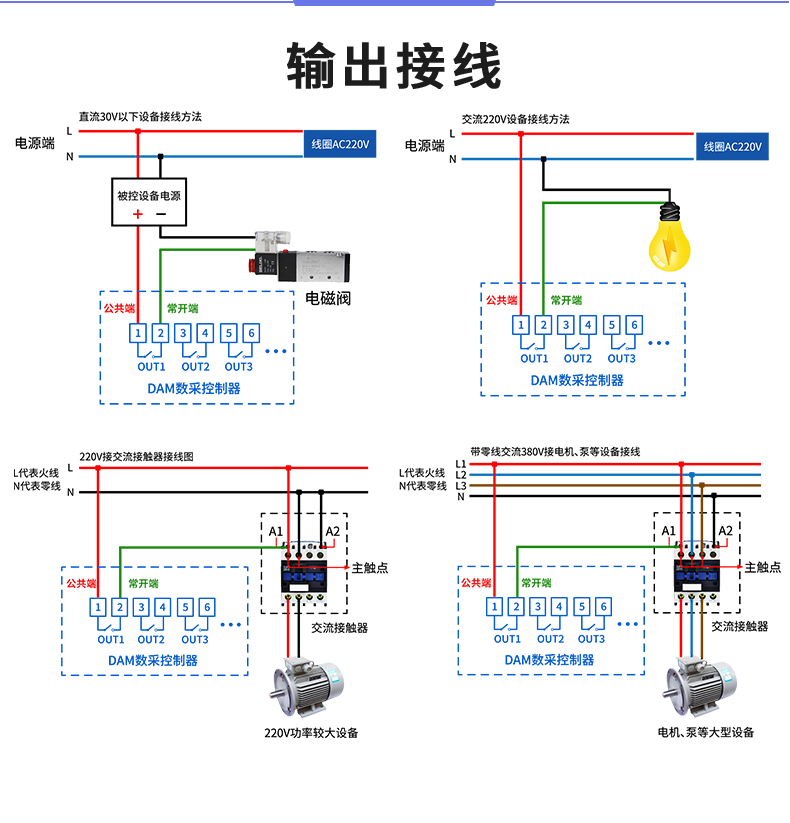

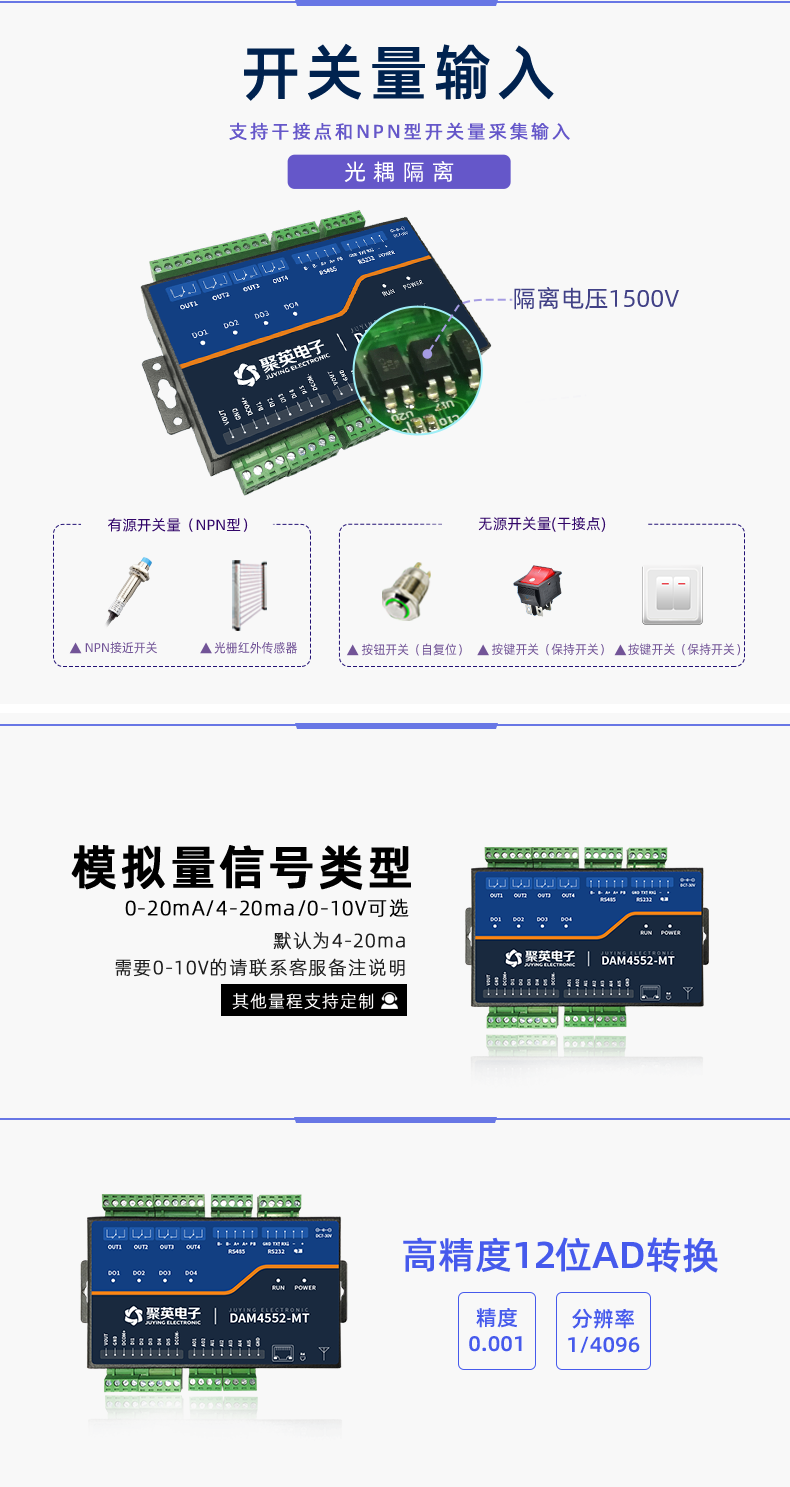

1 、開關量接線示意圖


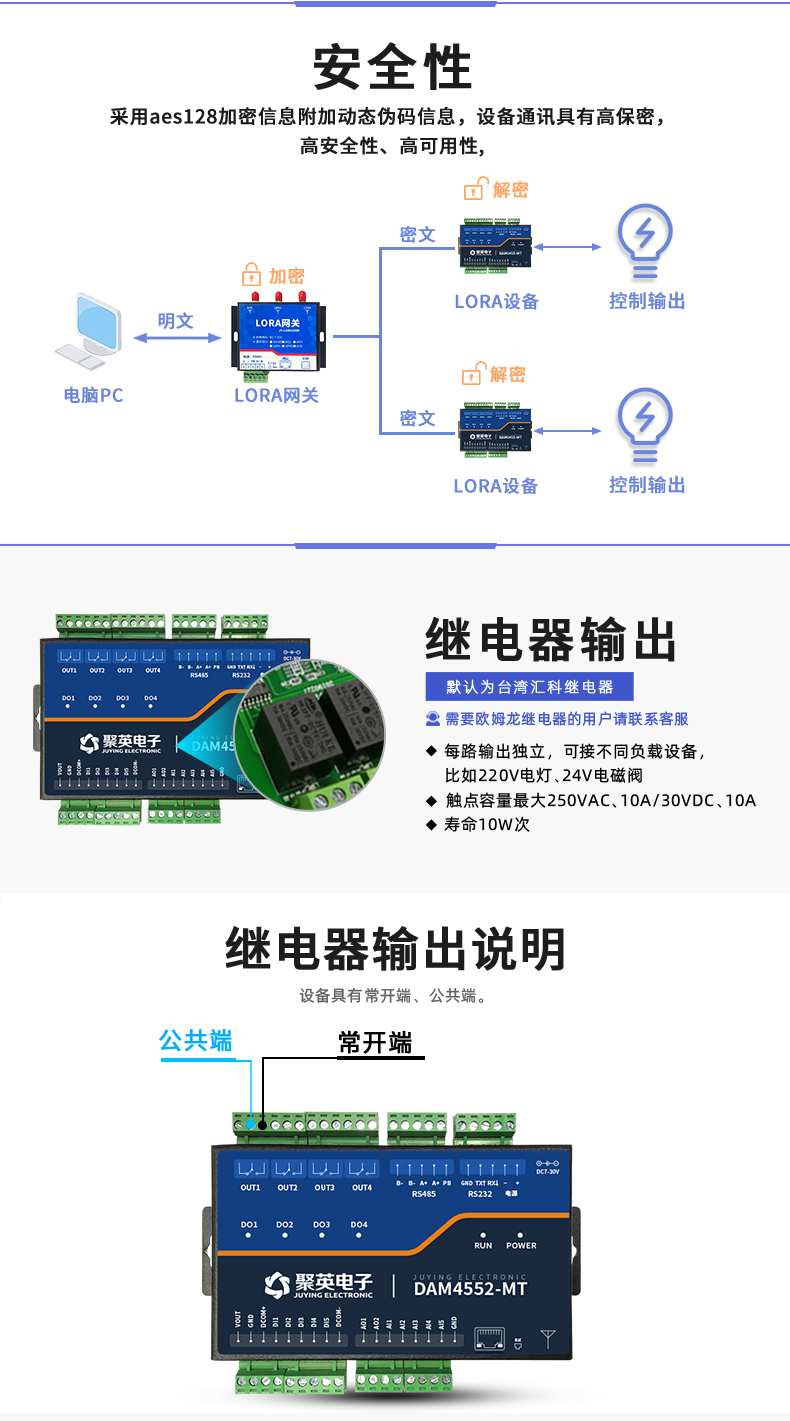

2、繼電器接線說明

如下圖所示


3 、模擬量接線示意圖

下圖中的電源部分為傳感器供電,AI1-AI5 接傳感器信號正,ACOM-為傳感器信號負。

通常顯示為電壓值或電流值,外接傳感器需要進行量程變換


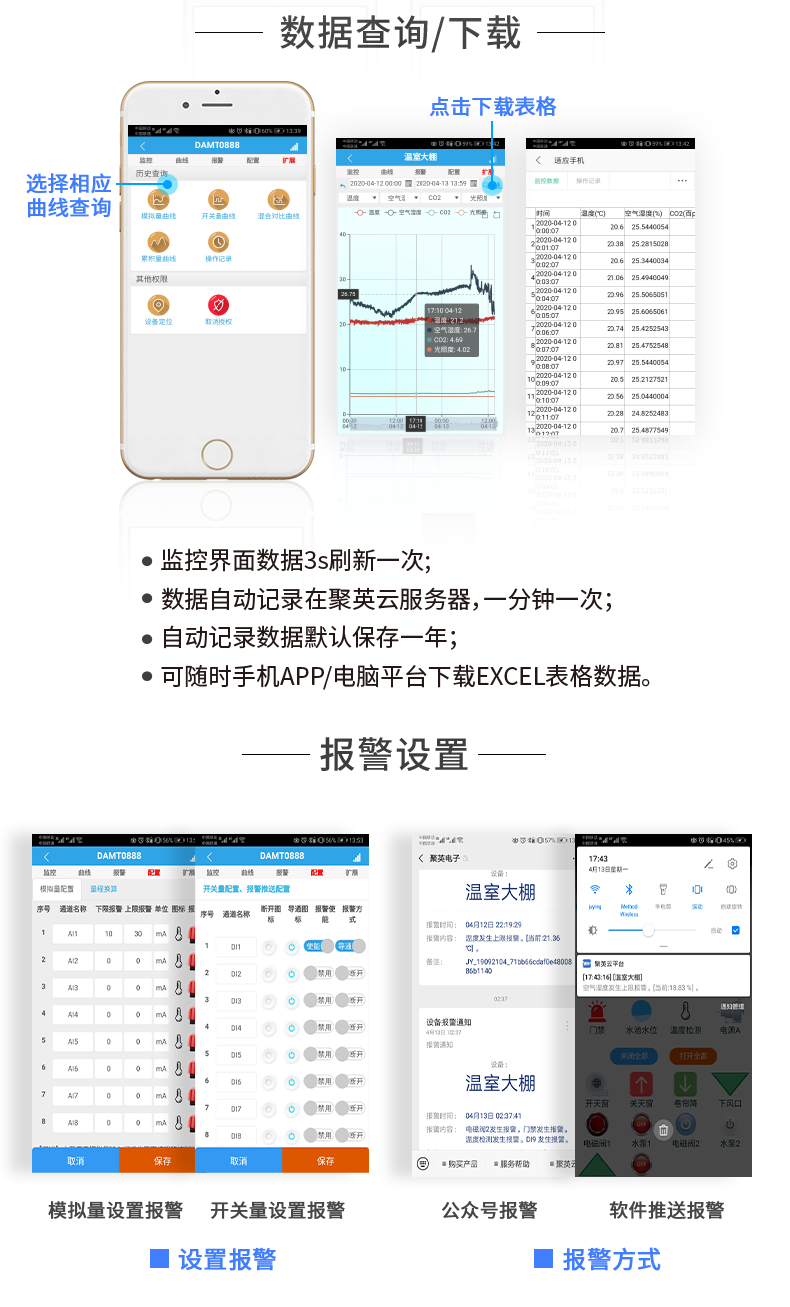

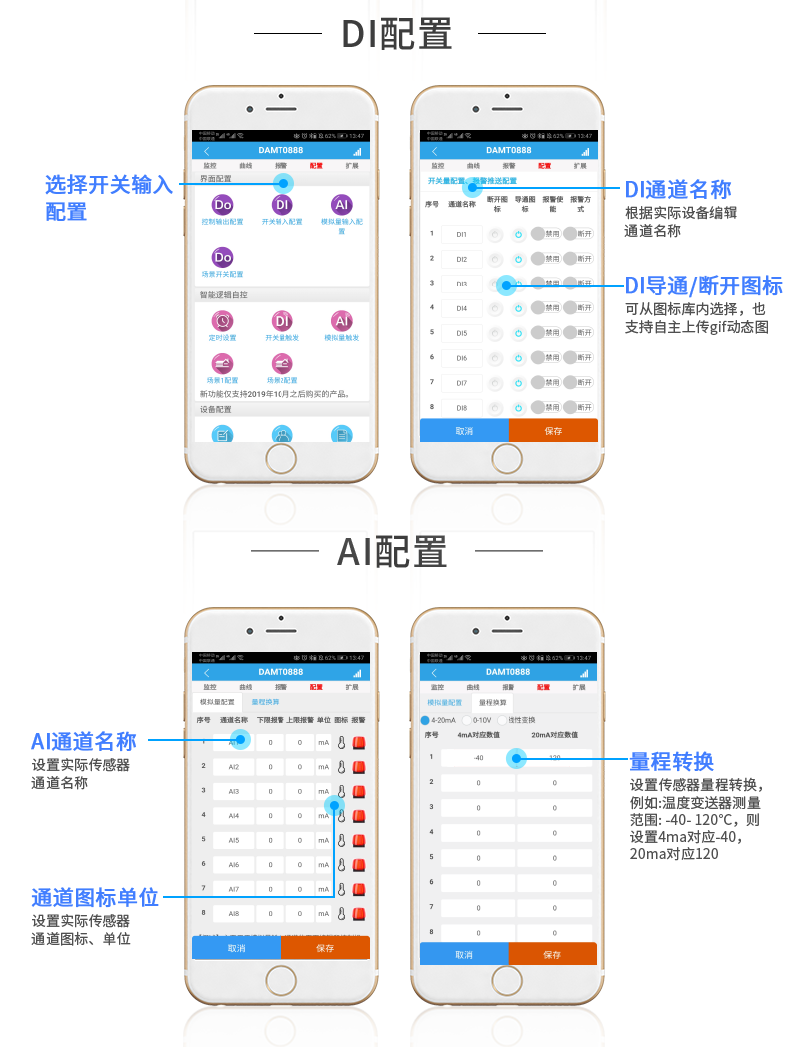

八、測試軟件說明

1 、軟件下載

軟件下載鏈接地址:https://www.juyingele.com/download/DAMSoftware.zip

2 、軟件界面

JYDAM 調試軟件:


工具欄

說明

通訊設置

l 串口/網絡通訊方式選擇;

l 端口號/TCP 地址選擇;

l 設置 AI/DI/DO 讀取刷新時間。

DO 控制

l 操作 DO 通道;

l 選擇 DO 模式;

l 設置動作時間。



DI 輸入

l 查看 DI 輸入狀態;

l 讀取 DI 狀態生成查詢指令;

l 設置 DI/DO 通道名稱。







模擬量輸入

l 顯示 4-20ma/0-10v/0-5v 實時數據/曲線;

l 顯示 PT100/K 型熱電偶/DS18B20 溫度數據/曲線;

l 顯示實時采集時間;

l 設置 AI/溫度通道名稱;

l 設置 AI 通道量程轉換及顯示單位;

l 手動導出 excel 表格數據;

l 手動保存數據曲線。

模擬量輸出

l 設置 AO 輸出;


l 生成 AO 多通道輸出指令。





配置參數

l 顯示當前設備 AI/DI/DO 通道數量信息;

l 設置波特率;

l 設置偏移地址;

l 設置工作模式;

l 設置 AI/DI/DO 自動回傳;

l 設置 DO 掉電記憶。

指令區域

l 生成 AI/DI/DO/AO/參數設置等指令。

調試區域

l 用戶自定義發送指令測試。

3 、通訊測試

1 選擇設備當前串口號(IP 地址填寫IP);

2 選擇默認波特率 9600;

3 打開端口:

4 右側有接收指令,可控制繼電器即通訊成功。


4 、模擬量數據輸入說明

1 選擇模擬量輸入;

2 下方可以直接查看數據大小和實時曲線。

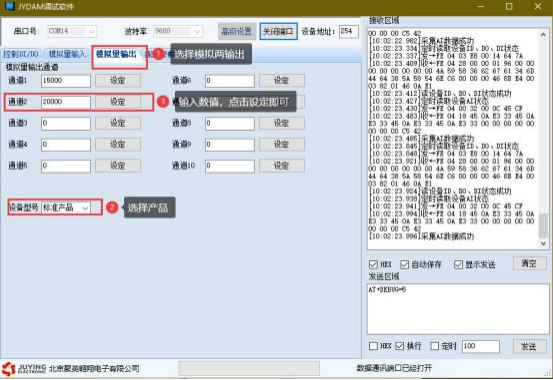

5、模擬量數據輸出說明

1 選擇模擬量輸出;

2 選擇相應產品型號;

3 通道內輸入數值大小(4-20mA:4000-20000/0-10v:0-10000),點設定既可輸出。


九、參數及工作模式配置

1 、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 ,使用廣播地址為 254 進行通訊, 用0 無法通訊。

設備地址=偏移地址。

1.2 、設備地址的讀取

設備正常通訊后,初始設備地址寫入 254 ,然后點擊軟件上方“配置參數 ” 即可讀到設備的當前地址。


1.3 、偏移地址的設定與讀取

點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的 偏移地址進行讀取或設置。


2 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。


3 、工作模式

①、普通版:

設備默認輸入和輸出之間為互相獨立,沒有關系。

②、智能自控版:

開關量(DI)輸入和模擬量(AI)輸入與繼電器輸出(DO)的對應關系,需要使用 DLC 配置軟件進行配置。

DLC 配置軟件下載地址:

https://www.juyingele.com/download/DLC_timing_Config.zip


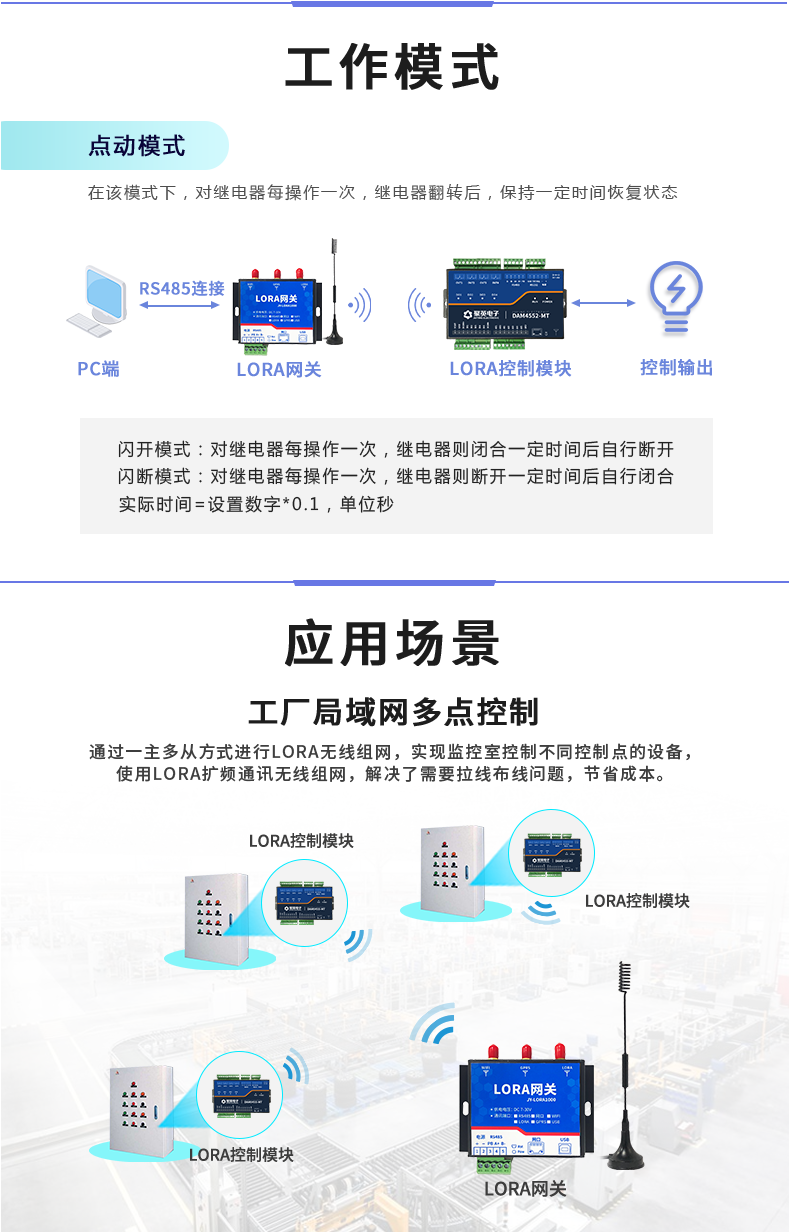

4 、閃開閃斷功能及設置

4.1 、閃開閃斷功能介紹

手動模式:對繼電器每操作一次,繼電器則翻轉一次(閉合時斷開,斷開時 閉合);

閃開模式:對繼電器每操作一次,繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0. 1)后自行斷開;

閃斷模式:對繼電器每操作一次,繼電器則斷開 1.秒(時間可調)后自行閉 合;

4.2 、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件 ”點擊繼電器模式后面下拉箭頭進行模式的選 擇。(后邊時間可自行設置,實際時間=填寫數字*0.1【單位秒】)

注:閃斷閃開模式不能寫入設備芯片內,軟件上選擇閃斷閃開模式后,所有 通道都為閃斷閃開模式下,可通過發送單個通道的閃斷閃開指令來進行單個通道的控制,不影響其他通道的正??刂啤?/p>


十、開發資料說明

1 、通訊協議說明

本產品支持標準modbus 指令,有關詳細的指令生成與解析方式,可根據本文中的寄存 器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址:

https://www.juyingele.com/download/Modbus_poll.zip


2 、Modbus 寄存器說明

線圈寄存器地址表:

寄存器名稱

支持指令碼

寄存器地址

說明

繼電器線圈控制

DO1

01     令,

05:單通道控 制指令,

15:多通道同 時控制指令。

0

第一路繼電器輸出

DO2

1

第二路繼電器輸出

DO3

2

第三路繼電器輸出

DO4

3

第四路繼電器輸出

離散量輸入

DI1

02:查詢指令。

0

第一路輸入

DI2

1

第二路輸入

DI3

2

第三路輸入

DI4

3

第四路輸入

DI5

4

第五路輸入

模擬量輸入

AI1

04     令。

    16      模擬量,

16 路是主      機模擬量。

u16

0

第一路輸入

AI2

u16

1

第二路輸入

AI3

u16

2

第三路輸入

AI4

u16

3

第四路輸入

AI5

u16

4

第五路輸入

模擬量輸出

AO1

03     令,

06:單通道寫 入指令,

16:多通道同 時寫入指令。

u16



AO2

u16



配置參數

通信波特率

保持寄存器

1000

見下表波特率數值對應表,默認為 0, 支持 0-5,該寄存器同時決定 RS232  RS485 的通信波特率

備用

1001

備用,用戶不可寫入任何值。

偏移地址

1002

設備地址=偏移地址+撥碼開關地址

工作模式

1003

用戶可以使用,存儲用戶數據

延遲時間

1004

用戶可以使用,存儲用戶數據

備注:

① :使用第三方 PLC/組態與設備通訊時,Modbus 地址定義如下:

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器

采用 5 位碼格式,第一個字符決定寄存器類型,其余 4 個字符代表地址。地址 1 從 0 開始,如 00001 對應 0000。

說明: 由于不同品牌 PLC/組態軟件對 Modbus 地址定義可能有不同,具體以其幫助文檔中 對 Modbus 的定義說明為準。


PLC 例程下載地址:

https://www.juyingele.com/download/PLC_licheng.zip


第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址:

https://www.juyingele.com/download/zutai.zip


② :波特率及校驗位

串口 1 保持寄存器地址 1000

串口 2 保持寄存器地址 1001

字節位數

定義

說明

Bit0~Bit7

波特率

0 9600

1 2400

2 4800

3 9600

4 19200

5 38400

6 115200

7 57600

8 56000

9 14400

101200

Bit8~Bit9

奇偶校驗

0 :無校驗

1 :偶校驗(Even

2 :奇校驗(Odd

Bit10~Bit11

停止位

0 :停止位 1

1 :停止位 2

2 :停止位 1.5

3、指令生成說明

指令可通過“聚英翱翔 JYDAM 調試軟件 ”,勾選 HEX 來獲取。



指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus 協議生成,對于繼 電器線圈的讀寫,實際就是對modbus 寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態,實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4 、指令列表

情景 1 控制繼電器

RTU 格式(16 進制發送)

查詢四路狀態

FE 01 00 00 00 04 29 C6

查詢指令返回信息

FE 01 01 07 20 5E

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

情景 2 查詢開關量輸入


查詢五路開關量狀態

FE 02 00 00 00 05 AC 06

查詢指令返回信息

FE 02 01 00 91 9C

情景 3 查詢模擬量

查詢第 1 路模擬量

FE 04 00 00 00 01 25 C5

返回信息

FE 04 02 00 00 AD 24

查詢第 2 路模擬量

FE 04 00 01 00 01 74 05

查詢第 3 路模擬量

FE 04 00 02 00 01 84 05

查詢第 4 路模擬量

FE 04 00 03 00 01 D5 C5

查詢第 5 路模擬量

FE 04 00 04 00 01 64 04

查詢第 1~5 路模擬量

FE 04 00 00 00 05 24 06

5 、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例,其他通道參照本例),任意一個字節變 動,CRC 校驗位會隨之變動。

發送碼:FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05 指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址


FF 00

指令

繼電器開的動作

98 35

CRC16

 6 字節數據的CRC16 校驗和

繼電器卡返回信息:

返回碼:FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05 指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

 6 字節數據的CRC16 校驗和

5.2 、繼電器狀態

查詢4 路繼電器

FE 01 00 00 00 04 29 C6

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01 指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 04

查詢數量

要查詢的繼電器數量

29 C6

CRC16

 6 字節數據的CRC16 校驗和

繼電器卡返回信息:

FE 01 01 00 61 9C

字段

含義

備注

FE

設備地址


01

01 指令

返回指令:如果查詢錯誤,返回 0x81

01

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

查詢的狀態

返回的繼電器狀態。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

。。。。。。。

Bit4: 4 個繼電器狀態

61 9C

CRC16

 6 字節數據的CRC16 校驗和

5.3 、光耦輸入

查詢光耦

發送碼:FE 02 00 00 00 05AC 06

字段

含義

備注

FE

設備地址


02

02 指令

查詢離散量輸入(光耦輸入)狀態指令

00 00

起始地址

要查詢的第一個光耦的寄存器地址

00 05

查詢數量

要查詢的光耦狀態數量

AC 06

CRC16

 6 字節數據的CRC16 校驗和

光耦返回信息:

返回碼:FE 02 01 00 91 9C

字段

含義

備注

FE

設備地址


02

02 指令

返回指令:如果查詢錯誤,返回 0x82

01

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

查詢的狀態

返回的繼電器狀態。

Bit0:第一個光耦輸入狀態

Bit1:第二個光耦輸入狀態

。。。。。。。

Bi5:第五個光耦輸入狀態

F4 ED

CRC16

 4 字節數據的CRC16 校驗和

5.4 、模擬量查詢

查詢模擬量 AD 字

發送碼:FE 04 00 00 00 05 24 06

字段

含義

備注

FE

設備地址


04

04 指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 05

查詢數量

要查詢的模擬量數量

24 06

CRC16

 6 字節數據的CRC16 校驗和

模擬返回信息:

返回碼:FE 04 0A 00 00 00 00 00 00 00 00 00 00 85 83

字段

含義

備注

FE

設備地址


04

04 指令

返回指令:如果查詢錯誤,返回 0x82

0A

字節數

返回狀態信息的所有字節數

00 00





查詢的 AD


0x1232,即十進制 4658,為查詢的模擬量 AD   字的值,實際值=返回值*0.001(即 4.658mA

85 83

CRC16

 13 字節數據的CRC16 校驗和

5.5 、單路模擬量輸出

模擬量數據與實際輸出值之間的關系為:實際值=輸出值*0.001

設置第一路模擬量輸出

FE 06 01 90 1F 40 95 D4

字段

含義

備注

FE

設備地址


06

06 指令

模擬量輸出

01 90

地址

要設置第一路模擬量寄存器地址 400

1F 40

數值

要設置的模擬量數值  0x1F40 = 8000

95 D4

CRC16


模擬返回信息:

FE 06 01 90 1F 40 95 D4

字段

含義

備注

FE

設備地址


06

06 指令

模擬量輸出

01 90

地址

要設置第一路模擬量寄存器地址 400

1F 40

數值

要設置的模擬量數值

95 D4

CRC16


5.6 、設置多路模擬量輸出

FE 10 01 90 00 04 08 00 00 00 00 00 00 00 00 C8 3A

字段

含義

備注

FE

設備地址


10

10 指令

寫多路輸出寄存器指令

01 90

地址

輸出的第一路模擬量寄存器地址

00 04

輸出數量

模擬量輸出的數量

08

字節數

設置輸出字節數

00 00

......

00 00

模擬量輸出

 1 路模擬量輸出

......

第四路模擬量輸出

09 3A

CRC16

校驗位

模擬返回信息:

FE 10 01 90 00 04 D4 14

字段

含義

備注

FE

設備地址


10

10 指令

寫多路輸出寄存器指令

01 90

地址

要查詢的第一路模擬量寄存器地址

00 04

輸出數量

模擬量輸出的數量

D4 14

CRC16


5.7 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址


10

10 指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數。1+(n-1)/8

00 04  00 02

指令

00 04 為閃開指令 00 02 為閃閉命令

00 0A

間斷時間

00 0A 為十六進制換為十進制則為 10 間隔時 間為(0. 1 *10

00 D8

CRC16

校驗方式

返回碼:FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10 指令

返回指令:如果查詢錯誤,返回 0x82

00 03

設備地址

查詢設備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

指令列表

閃閉指令

RTU 格式(16 進制發送)

控制 1

FE 10 00 03 00 02 04 00 04 00 0A 41 6B

控制 2

FE 10 00 08 00 02 04 00 04 00 0A 00 D8

控制 3

FE 10 00 0D 00 02 04 00 04 00 0A C0 E7

控制 4

FE 10 00 12 00 02 04 00 04 00 0A 81 AB

閃斷指令

控制 1

FE 10 00 03 00 02 04 00 02 00 0AA1 6A

控制 2

FE 10 00 08 00 02 04 00 02 00 0A E0 D9

控制 3

FE 10 00 0D 00 02 04 00 02 00 0A 20 E6

控制 4

FE 10 00 12 00 02 04 00 02 00 0A 61 AA

5.8 、全開全關指令

全開全關指令解析

全開發送碼:FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼:FE 0F 00 00 00 04 01 00 71 92


其中 FF 為全開全關指令,為二進制轉換為 16 進制,2 進制中 1 代表吸合,0 代 表斷開,11111111 為全開,00000000 為全斷,每 8 路為一個字節,起始為右側 開始,如 1、5、8、10、12、16、21 通道打開,其他關閉,則 1.5.8 為 10010001,16 進制為 91 ,10,12,16 為 10001010,16 進制為 8A,21 為 00010000,16 進制為 10, 全部開關指令為91 8A 10 00。

字段

含義

備注

FE

設備地址


0F

0F 指令

返回指令:如果查詢錯誤,返回 0x82

00 00

起始地址


00 04

控制數量

控制的繼電器數量

01

字節數

發送命令字節數

FF ( 00

全開全關命令

FF 全開命令

00 全關命令

31 D2(或 71 92

CRC16

校驗位

全斷全開返回碼:FE 0F 00 00 00 04 40 07

字段

含義

備注

FE

設備地址


0F

0F 指令

返回指令:如果查詢錯誤,返回 0x82

00 00

起始地址


00 04

數量

返回信息的繼電器數量

40 07

CRC16

校驗位

一條指令控制多個繼電器輸出通道動作:

使用寫多個寄存器功能碼:16 功能碼(16 進制:0x10);

保持寄存器 1050~ 1051:對應位寫“1”繼電器打開 寫“0”忽略;

保持寄存器 1052~ 1053:對應位寫“1”繼電器關閉 寫“0”忽略;

保持寄存器 1054~ 1055:對應位寫“1”繼電器取反 寫“0”忽略。


1 、繼電器打開

舉例:FE 10 04 1A 00 02 04 20 20 00 00 79 01 繼電器 6 和繼電器 14 打開,其它 忽略;

舉例:FE 10 04 1A 00 02 04 1C 00 00 00 74 9B 繼電器 11、繼電器 12 、繼電器 13 打開,其它忽略;

舉例:FE 10 04 1A 00 02 04 00 0F 00 00 43 08 繼電器 1~4 打開,其它忽略;

指令內容

說明

FE

設備地址,代表 10 進制廣播地址 254

10

寫多個寄存器的功能碼

04 1A

1050 寄存器

00 02

寫入寄存器地址的長度

04

具體控制指令的長度

00

9-16 路輸出具體狀態指令

0F

1-8 路輸出具體狀態指令(繼電器 1-4 打開)

2 進制:00001111;

16 進制:0F

00

25-32 路輸出具體狀態指令

00

17-24 路輸出具體狀態指令

43 08

CRC16 校驗位

設備返回指令:FE 10 04 1A 00 02 75 30


2 、繼電器關閉

舉例:FE 10 04 1C 00 02 04 20 20 00 00 F9 2B 繼電器 6 、繼電器 14 關閉,其它 忽略;

舉例:FE 10 04 1C 00 02 04 1C 00 00 00 F4 B1 繼電器 11、繼電器 12、繼電器 13 關閉,其它忽略;

舉例:FE 10 04 1C 00 02 04 00 89 00 00 22 CB 繼電器 1 、繼電器 4 、繼電器 8 關 閉,其它忽略;

舉例:FE 10 04 1C 00 02 04 00 0F 00 00 C3 22 繼電器 1~4 關閉,其它忽略;

指令內容

說明

FE

設備地址,代表 10 進制廣播地址 254

10

寫多個寄存器的功能碼

04 1C

1052 寄存器

00 02

寫入寄存器地址的長度

04

具體控制指令的長度

00

9-16 路輸出具體狀態指令

0F

1-8 路輸出具體狀態指令(繼電器 1-4 打開)

2 進制:00001111

16 進制:0F

00

25-32 路輸出具體狀態指令

00

17-24 路輸出具體狀態指令

C3 22

CRC16 校驗位

設備返回指令:FE 10 04 1C 00 02 95 31


3 、繼電器取反

舉例:FE 10 04 1E 00 02 04 00 0F 00 00 42 FB 繼電器 1~4 取反,其它忽略;

第一次發:繼電器 1~4 打開,其它忽略;

第二次發:繼電器 1~4 關閉,其它忽略;

指令內容

說明

FE

設備地址,代表 10 進制廣播地址 254

10

寫多個寄存器的功能碼

04 1E

1054 寄存器

00 02

寫入寄存器地址的長度

04

具體控制指令的長度

00

9-16 路輸出具體狀態指令

0F

1-8 路輸出具體狀態指令(繼電器 1-4 打開)

2 進制:00001111;

16 進制:0F

00

25-32 路輸出具體狀態指令

00

17-24 路輸出具體狀態指令

42 FB

CRC16 校驗位

設備返回指令:FE 10 04 1E 00 02 34 F1


4 、繼電器打開關閉

舉例:FE 10 04 1A 00 04 08 00 20 00 00 00 02 00 00 5E 5B 繼電器 6 打開,同時繼電器 2 關閉,其它忽略;

舉例:FE 10 04 1A 00 04 08 00 0F 00 00 00 F0 00 00 21 6A 繼電器 1~4 打開,同時繼電器 5~8 關閉,其它忽略;

指令內

說明

備注

FE

設備地址,代表 10 進制廣播地址 254


10

寫多個寄存器的功能碼


04 1A

1050 寄存器


00 04

寫入寄存器地址的長度


08

具體控制指令的長度


00

9-16 路輸出具體狀態指令

1~32 路打開狀態

0F

1-8 路輸出具體狀態指令(繼電器 1-4 打開)

2 進制:00001111;

16 進制:0F

00

25-32 路輸出具體狀態指令

00

17-24 路輸出具體狀態指令

00

9-16 路輸出具體狀態指令

1~32 路關閉狀態

0F

1-8 路輸出具體狀態指令(繼電器 5-8 關閉)

2 進制:11110000;

16 進制:F0

00

25-32 路輸出具體狀態指令

00

17-24 路輸出具體狀態指令

21 6A

CRC16 校驗位


十一、常見問題與解決方法

1、232 通訊,設備控制無響應,不動作

設備與上位機進行通信使用的是 232 直連線。即 RX 對 RX ,TX 對 TX ,GND 對 GND

2 、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址,調試信息欄內是否有返回指令,返回指令是否正確, 如果讀取地址失敗,沒有返回指令或返回指令異常,檢查通訊線和通訊轉換器

3、485 總線上掛有多個設備時,每個設備地址不能一樣,不能使用廣播地址 254 來進行通訊

廣播地址在總線上只有一個設備時可以使用,大于 1 個設備時請以撥碼開關區分地址來 控制,否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。


LORA4552-MT LORA無線測控模塊相關資料下載
LORA4552-MT LORA無線測控模塊說明書 LORA4552-MT LORA無線測控模塊說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
在線購買
批量采購/定制產品

銷售專線: 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱:[email protected]

技術咨詢

在線咨詢: 點擊咨詢

聯系郵箱:[email protected]

暫時沒有本產品的使用視頻
常見問題
聯系銷售
銷售王經理微信 銷售王經理
微信公眾號 微信公眾號
服務熱線
400-6688-400
