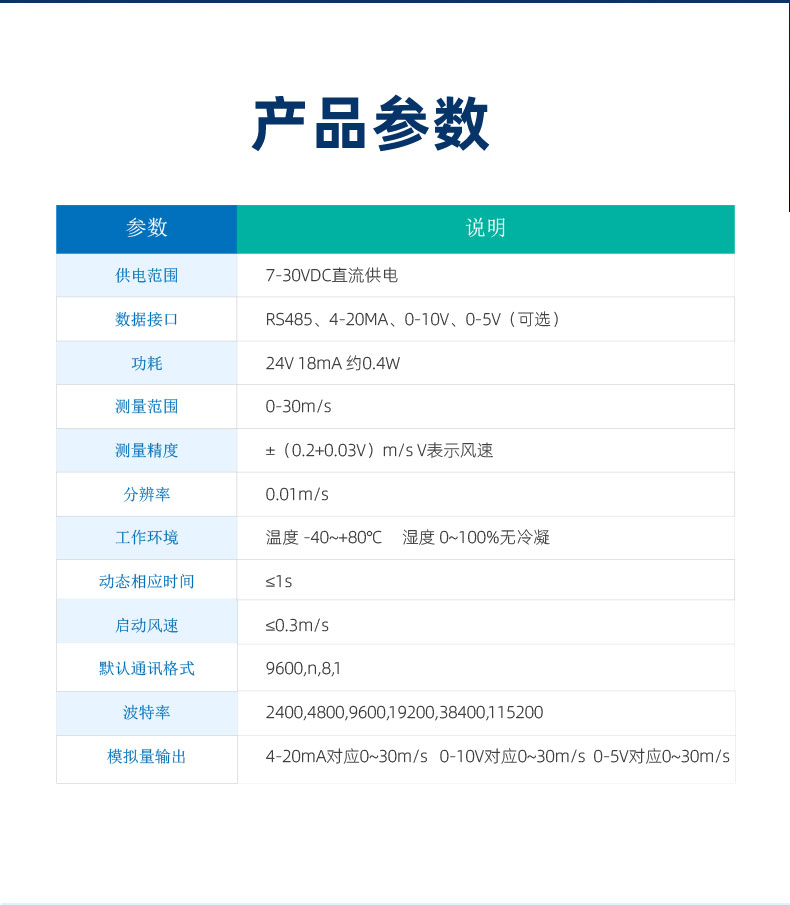

供電范圍

7-30VDC直流供電

數據接口

RS485、4-20mA、0-10V、0-5V（可選）

功耗

24V 18mA 約0.4W

測量范圍

0-30m/s

測量精度

±（0.2+0.03V）m/s V表示風速

分辨率

0.01m/s

工作環境

溫度 -40~+80℃

濕度 0~100%無冷凝

動態相應時間

≤1s

啟動風速

≤0.3m/s

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400,115200

模擬量輸出

4-20mA對應0~30m/s

0-10V對應0~30m/s

0-5V對應0~30m/s

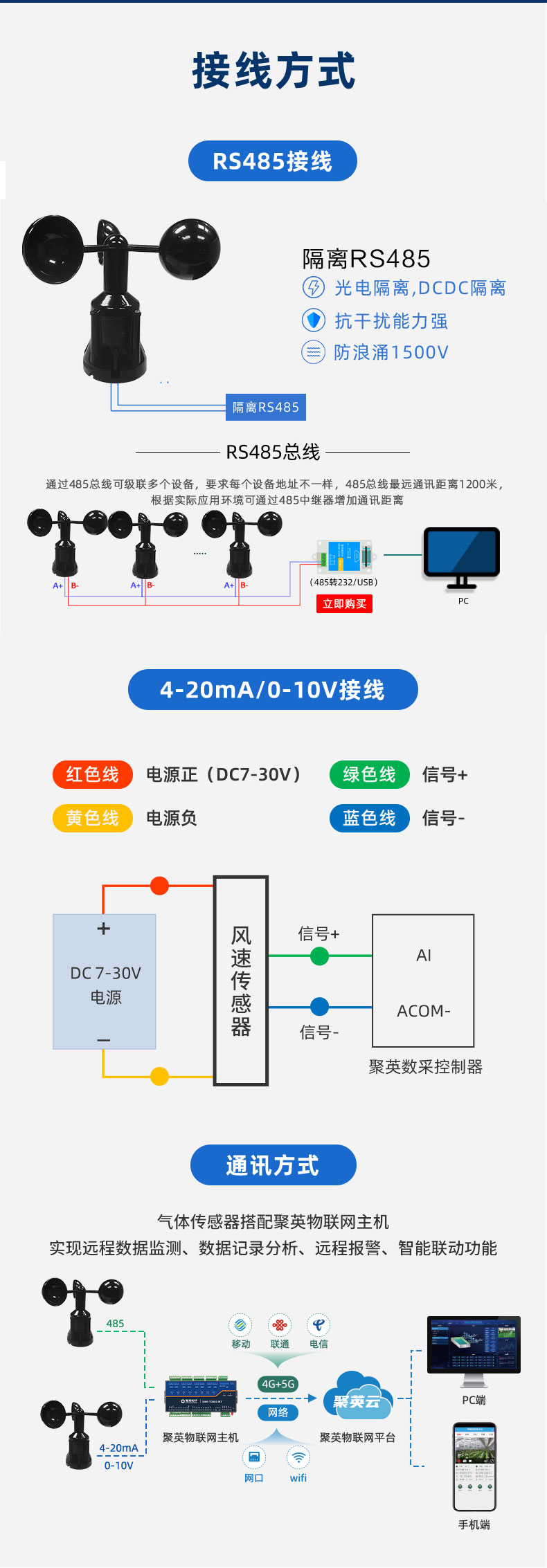

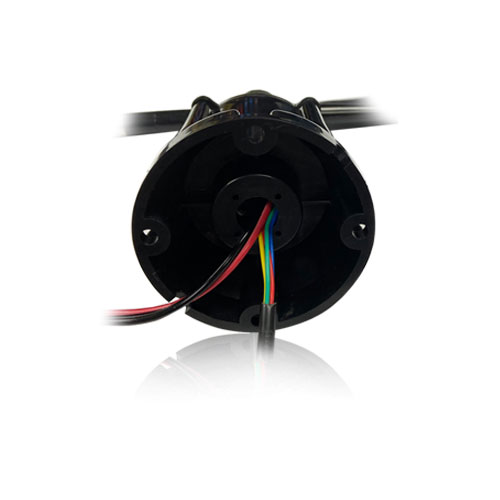

接線順序

RS485

4-20MA

紅+  黃-  綠A  藍B

紅+  黃-  綠AO  藍GND

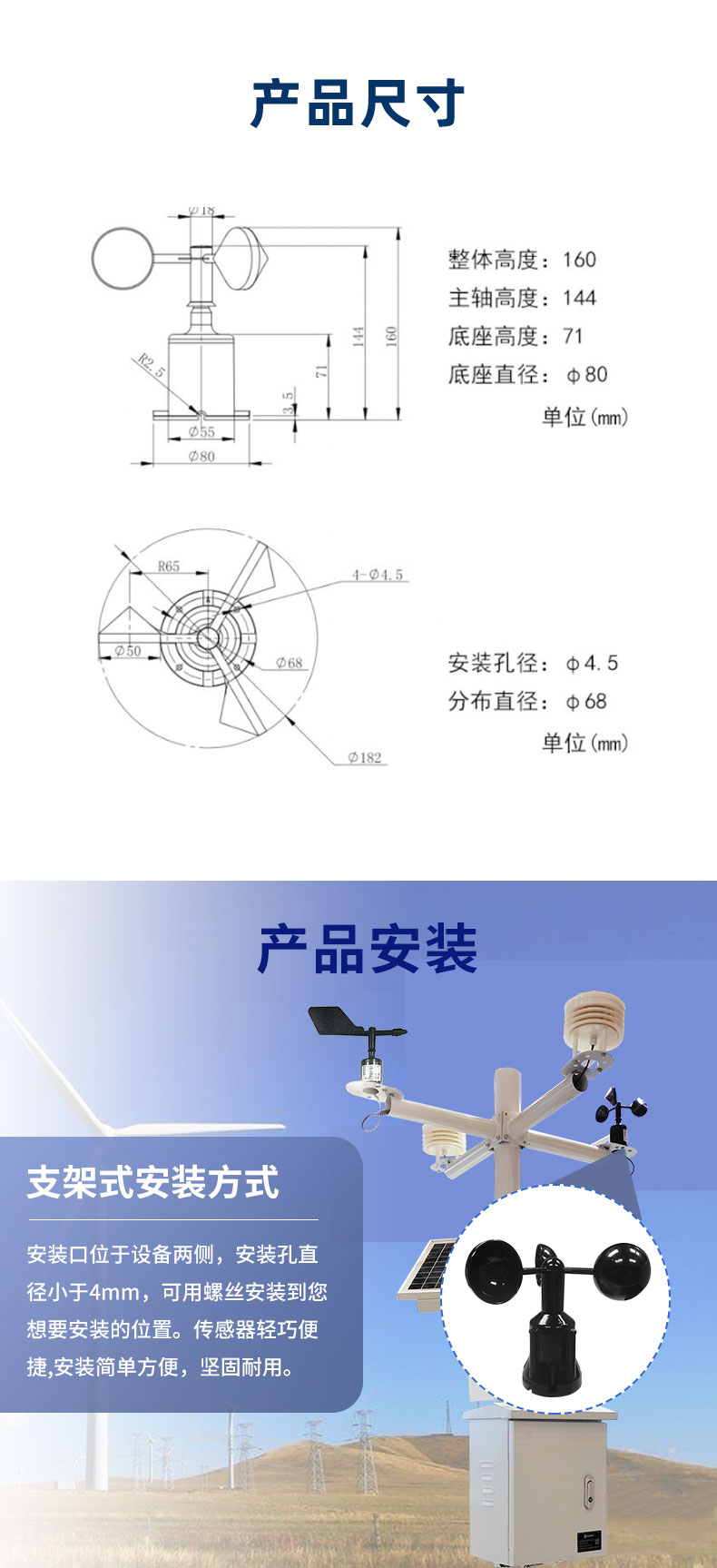

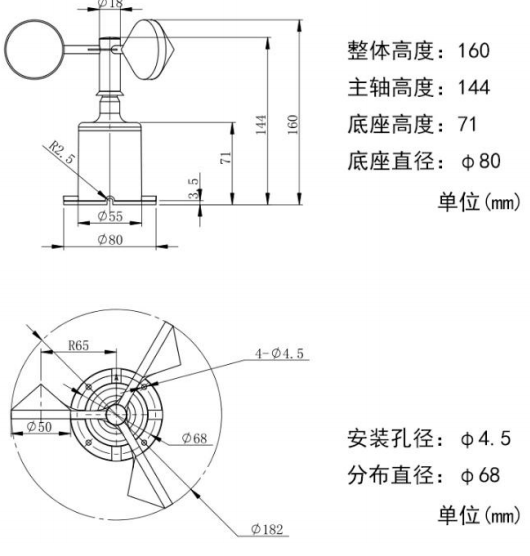

尺寸

見下圖

重量

140g

模擬量數據

風速數據

04：只讀寄存器

0

uint16_t類型

數據返回為020B即為5.23m/s

風速數據

03：保持寄存器

300

配置參數

通信波特率

06：寫寄存器指令

1000

見下表波特率數值對應表，默認為0，支持0-5。

偏移地址

1002

設備地址=偏移地址

Bit0~Bit7

波特率

0：9600

1：2400

2：4800

3：9600

4：19200

5：38400

6：115200

7：57600

8：56000

9：14400

10：1200

Bit8~Bit9

奇偶校驗

0：無校驗

1：偶校驗(Even)

2：奇校驗(Odd)

Bit10~Bit11

停止位

0：停止位1位

1：停止位2位

2：停止位1.5位

查詢風速數據

FE 04 00 00 00 01 25 C5

查詢0寄存器

返回數據

FE 04 02 02 0B ED 83

返回020B=5.23m/s（舉例）

查詢風速數據

FE 03 01 2C 00 01 50 30

查詢300寄存器

返回數據

FE 03 02 02 0B EC F7

返回020B=5.23ppm（舉例）

查詢地址

FE 04 03 E8 00 01 A5 B5

查詢當前地址

返回數據

FE 04 02 00 02 2C E5

當前地址為02（舉例）

修改地址

FE 06 03 EA 00 02 3D B4

修改地址為02（舉例）

返回數據

FE 06 03 EA 00 02 3D B4

已修改為02

FE

設備地址

廣播通訊

04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的風速寄存器地址

00 01

查詢數量

要查詢的模擬量數量

25 C5

CRC16

校驗碼

FE

設備地址

廣播通訊

04

04指令

返回指令：如果查詢錯誤，返回0x82

02

字節數

返回狀態信息的所有字節數。1+(n-1)/8

02 0B

查詢的AD字

風速值=0x020B = 5.23m/s

ED 83

CRC16

校驗碼

FE

設備地址

廣播通訊

06

06指令

寫寄存器指令

03 EA

起始地址

修改風速地址的寄存器地址

00 02

設置地址

要設置的地址

3D B4

CRC16

校驗碼

FE

設備地址

廣播通訊

06

06指令

寫寄存器指令

03 EA

起始地址

修改風速地址的寄存器地址

00 02

設置地址

要設置的地址

3D B4

CRC16

校驗碼
