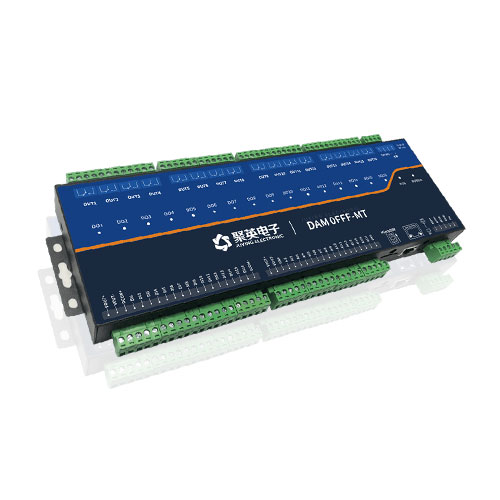

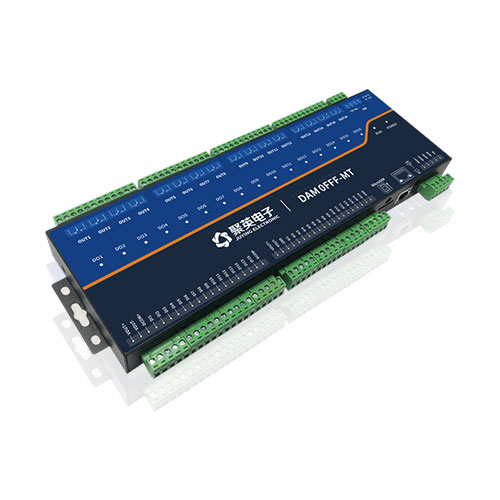

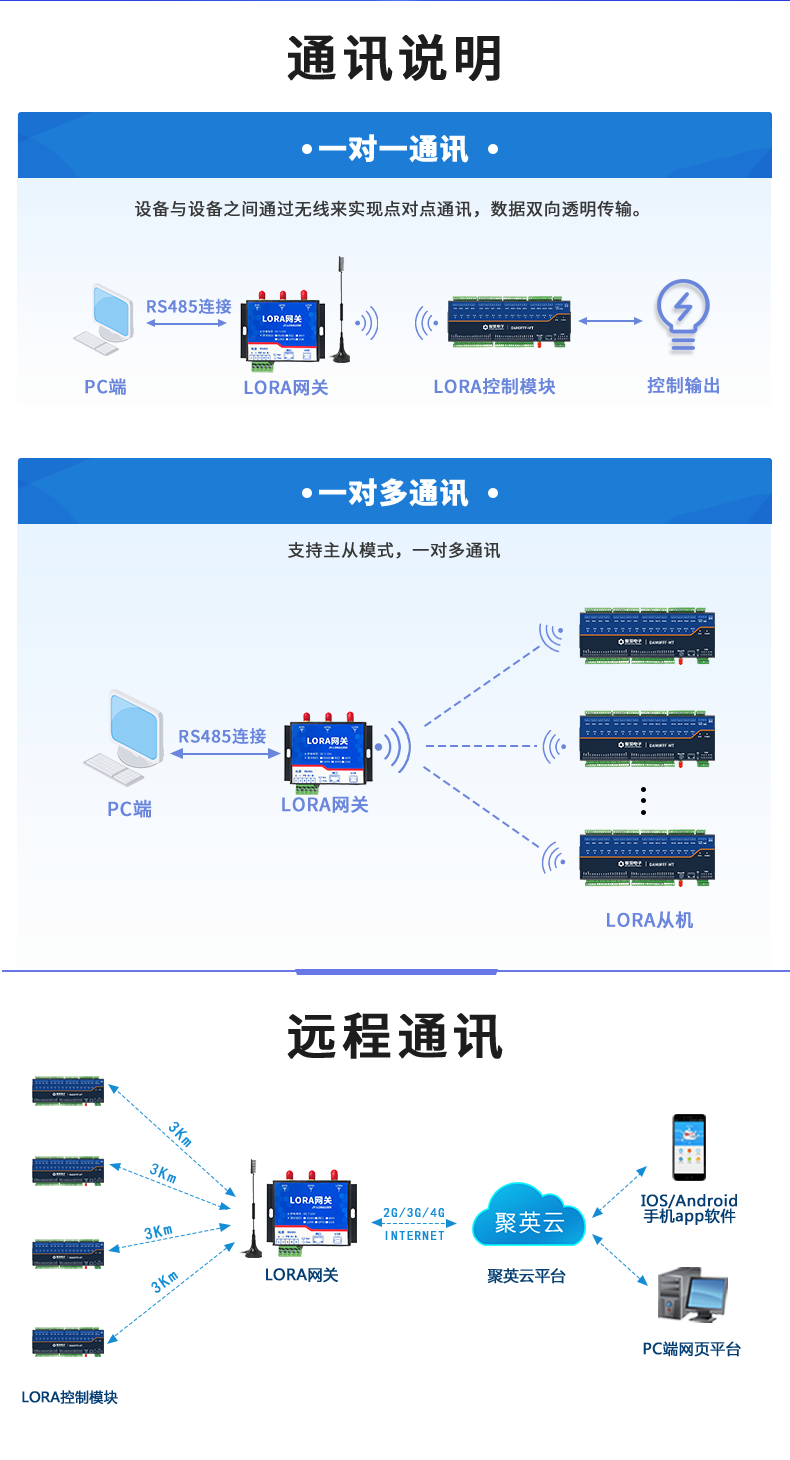

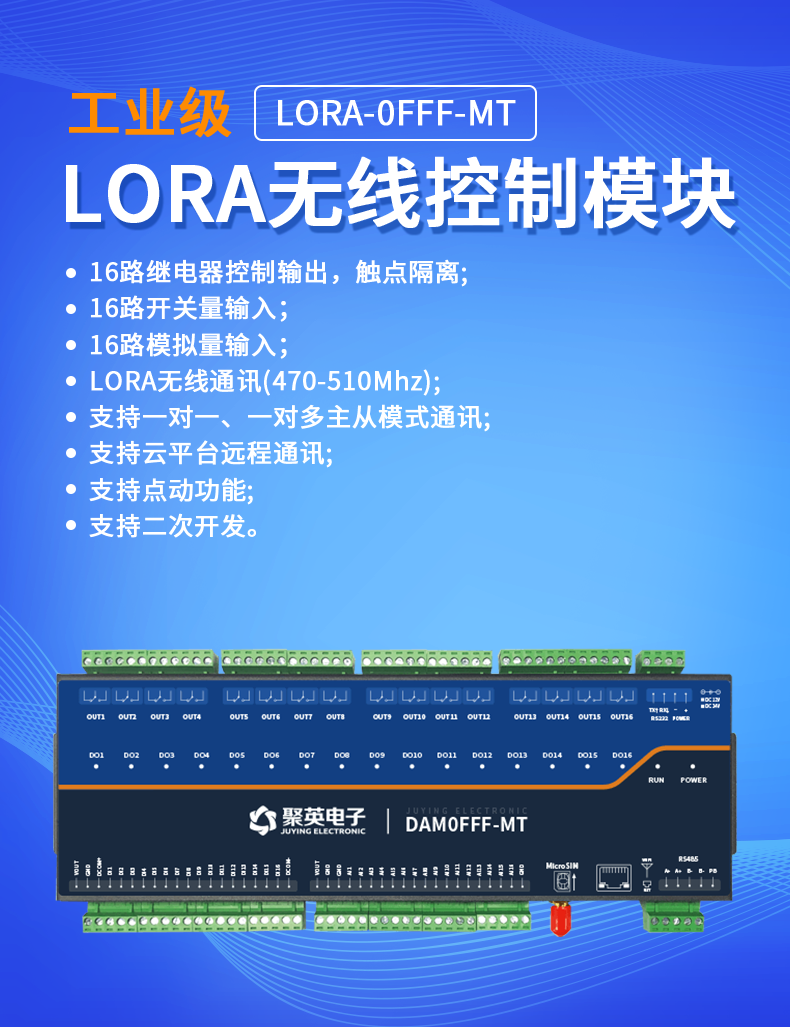

工業級 LoRA-0FFF-MT LORA無線控制模塊， 16路繼電器控制輸出，觸點隔離;16路開關量輸入;16路模擬量輸入;LORA無線通訊(470-510Mhz);支持一對一、一對多主從模式通訊;支持云平臺遠程通訊;支持點動功能;支持二次開發
l DC24V 供電;
l RS485 通訊光電隔離，輸入光耦隔離，繼電器輸出觸點隔離;

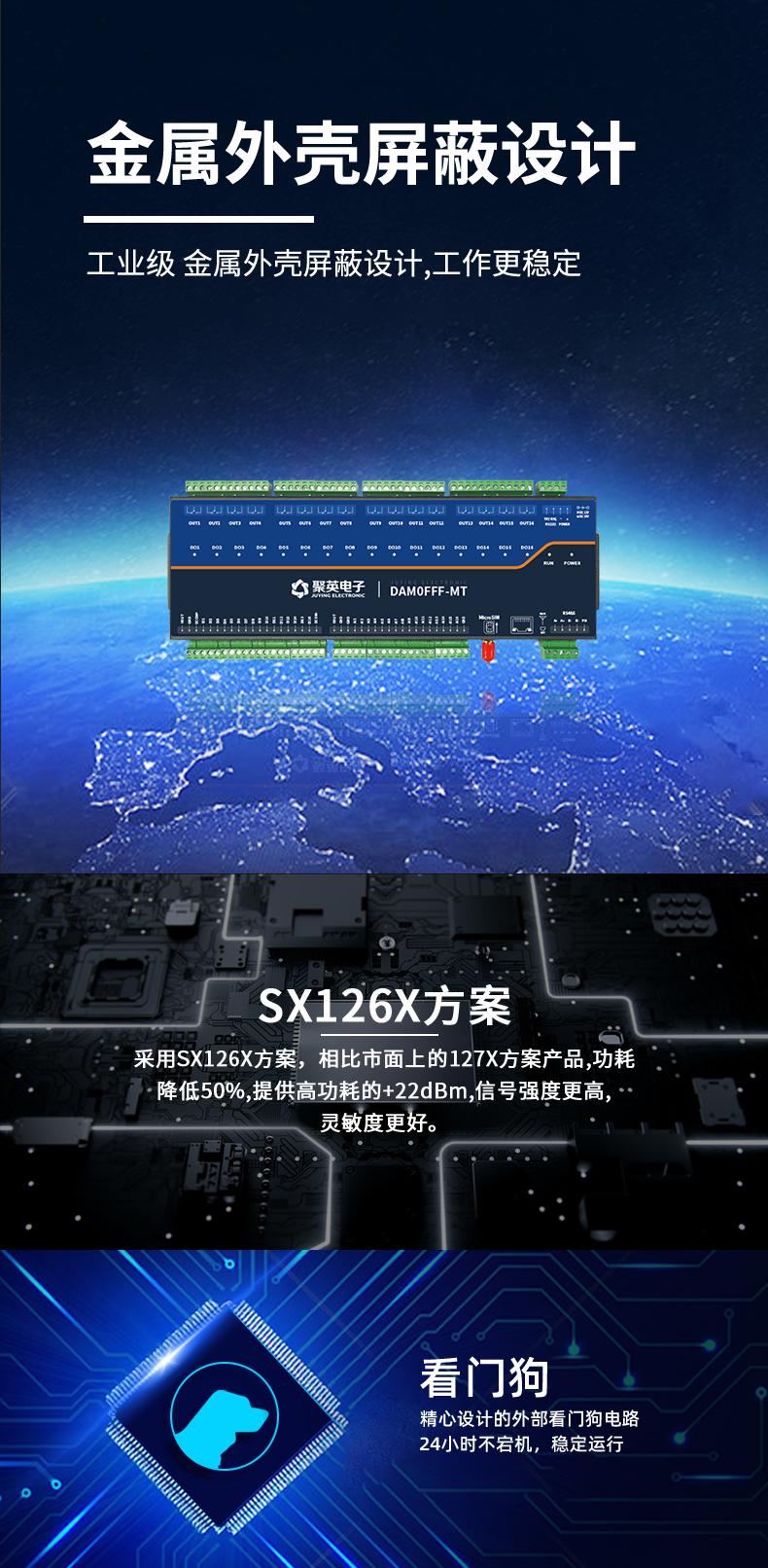

l 采用全鐵外殼，抗干擾穩定工作;
l 通訊接口支持 RS232、RS485 可拓展網口、4G 、WiFi;

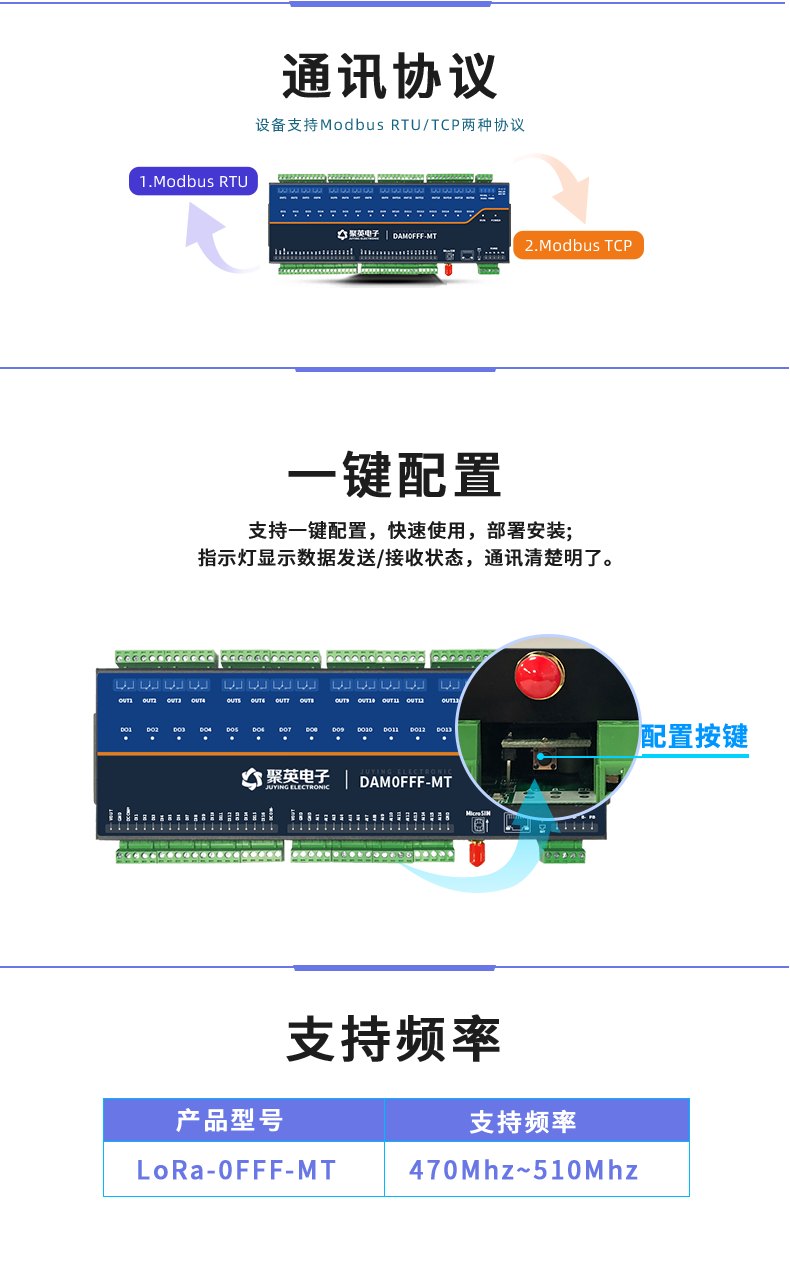

l 支持標準 Modbus RTU/TCP/ASCII 協議
l 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間 自動關閉;
l 可以設置 0-255 個設備地址，通過軟件設置。

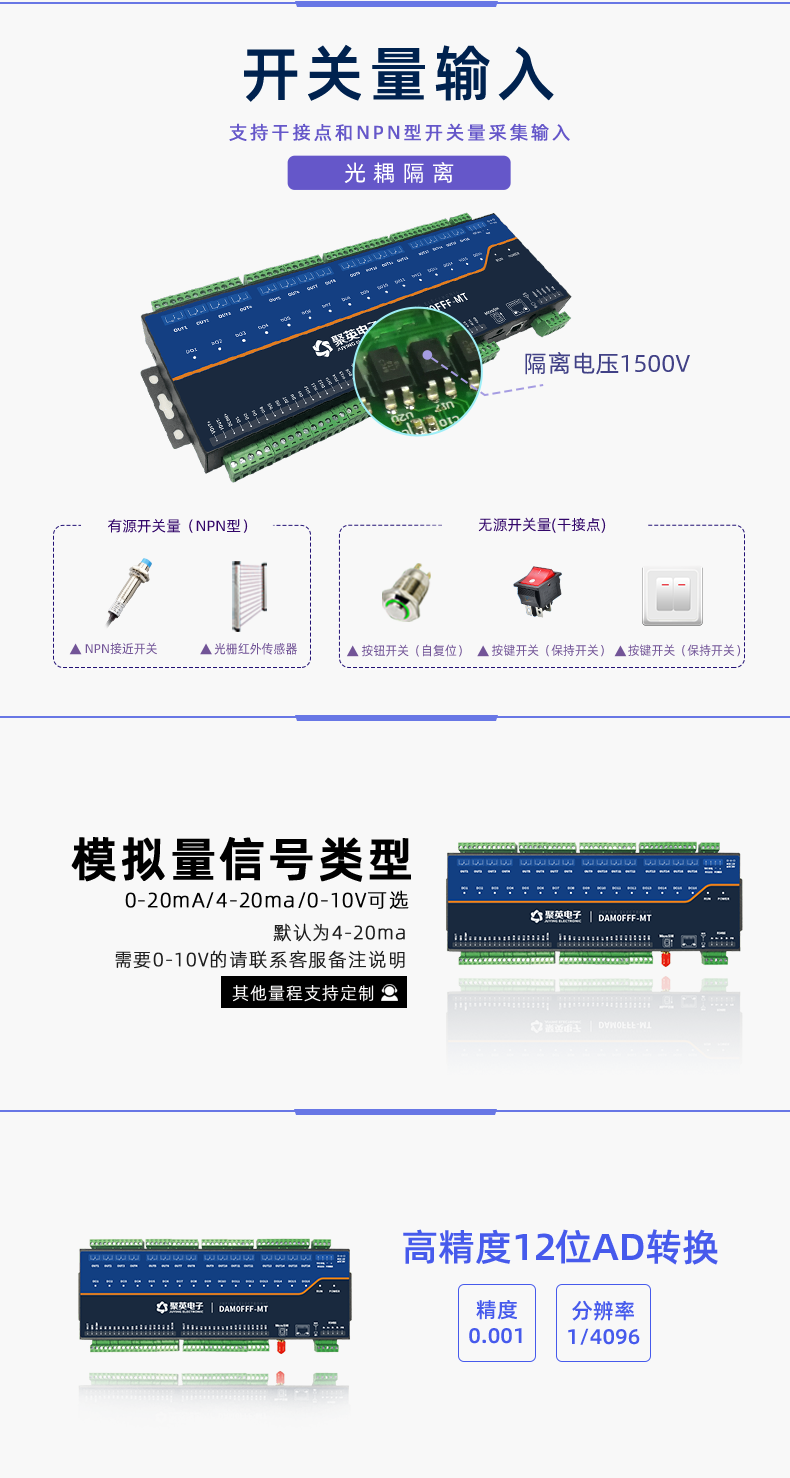

l 16 路光耦輸入(5-24V);

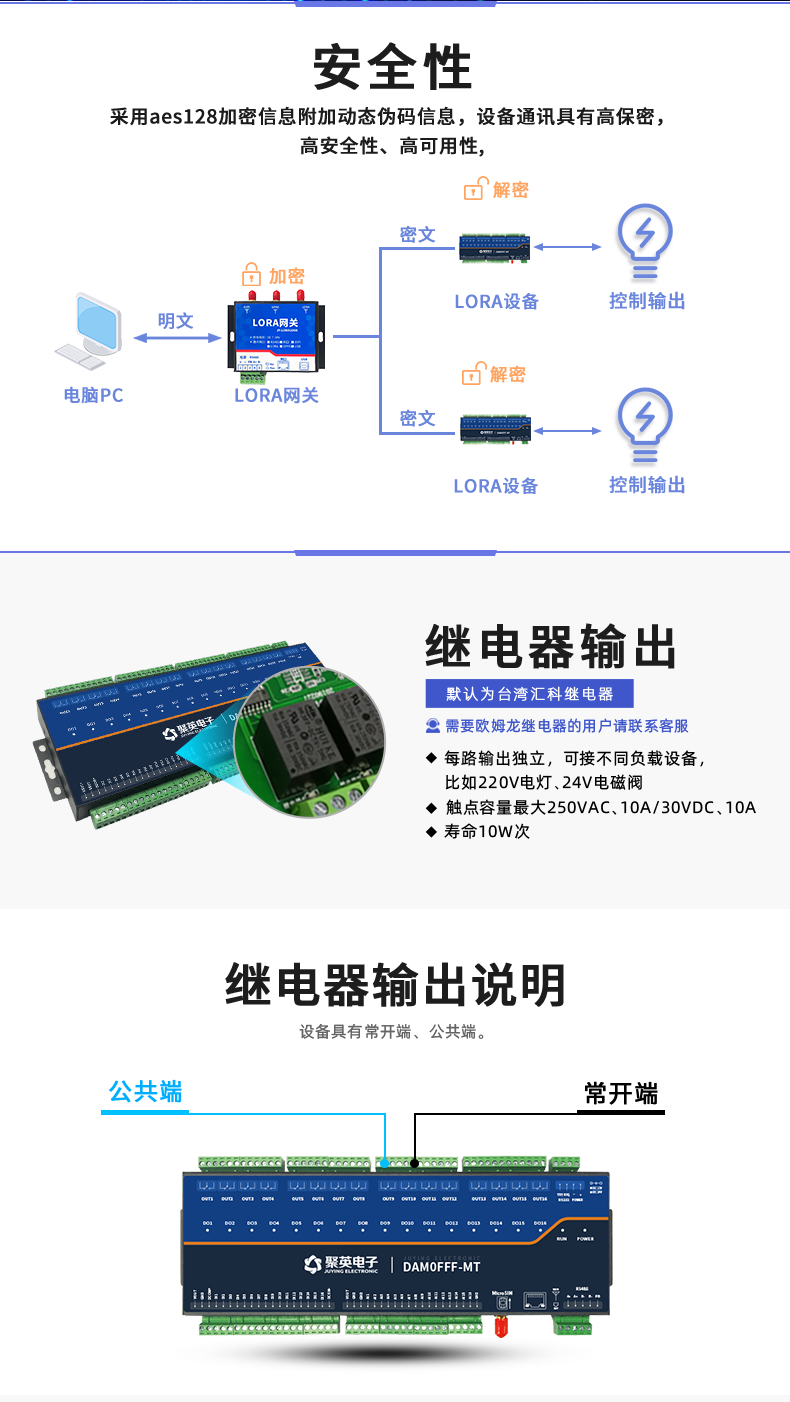

l 16 路繼電器輸出;
l 16 路 12 位分辨率模擬量電壓輸入;
l 支持波特率：2400,4800,9600, 19200,38400, 115200(可以通過軟件修改， 默認 9600);
版本 | 定時功能 | 聯動模式 | 模擬量閾值 | 485傳感器 |
DAM0FFF-T 普通版 | ||||
DAMT0FFF-T 自控版 | ● | ● | ● | |
DAMT0FFF-T 主站版 | ● | ● | ● | ● |
1 、普通版：
l 設備默認輸入和輸出之間為互相獨立，沒有關系。
2 、智能自控版：
l 定時控制----年月日時分秒自定義設置時間控制，可循環;
l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;
l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;
l 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;
l 場景控制-----自定義完整的邏輯控制觸發條件;
l 70 組規則設定----多達 70 組規則條件設定，滿足各種邏輯要求。
3 、主站通訊版：
l 在智能自控基礎上增加 485 主站通訊功能，可同時接多路傳感器;
參數 | 說明 |
觸點容量 | 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RS232、RS485 、可拓展網口、WiFi 、4G |
額定電壓 | DC 24V |
電源指示 | 1路紅色 LED 指示（通電時常亮） |
通訊指示 | 1路綠色 LED 指示（通電時閃爍） |
溫度范圍 | 工業級，-40℃~85℃ |
尺寸 | 311*105*29mm |
重量 | 1185g |
默認通訊格式 | 9600,n,8,1s |
波特率 | 2400,4800,9600, 19200,38400, 115200 |
軟件支持 | 配套配置軟件、控制軟件； 支持各家組態軟件； 支持 Labviewd 等 |

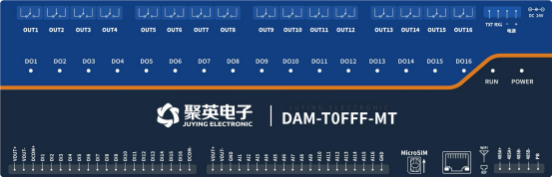

功能 | 引腳 | 說明 |
供電 | - | 電源正極 |
+ | 電源負極 | |
通訊 | RXD | 232通訊 RX 接口 |
TXD | 232通訊 TX 接口 | |
GND | 232通訊地 | |
PB | 485通訊屏蔽接口 | |
485A+ | 隔離485通訊 A 接口 | |
485B- | 隔離485通訊 B 接口 | |
AI（模擬量 輸入） | VOUT+ | 電源正極輸出 |
VOUT- | 電源負極輸出 | |
AI1 | 第一路模擬量輸入信號正 | |
AI2 | 第二路模擬量輸入信號正 | |
AI3 | 第三路模擬量輸入信號正 | |
AI4 | 第四路模擬量輸入信號正 | |
AI5 | 第五路模擬量輸入信號正 | |
AI6 | 第六路模擬量輸入信號正 | |
AI7 | 第七路模擬量輸入信號正 |
AI8 | 第八路模擬量輸入信號正 | |
AI9 | 第九路模擬量輸入信號正 | |
AI10 | 第十路模擬量輸入信號正 | |
AI11 | 第十一路模擬量輸入信號正 | |
AI12 | 第十二路模擬量輸入信號正 | |
AI13 | 第十三路模擬量輸入信號正 | |
AI14 | 第十四路模擬量輸入信號正 | |
AI15 | 第十五路模擬量輸入信號正 | |
AI16 | 第十六路模擬量輸入信號正 | |
GND | 模擬量輸入信號負 | |
DI（開關量 輸入） | VOUT+ | 電源正極輸出 |
VOUT- | 電源負極輸出 | |
DCOM+ | 輸入信號公共正 | |
DI1 | 第一路開關量輸入信號正 | |
DI2 | 第二路開關量輸入信號正 | |
DI3 | 第三路開關量輸入信號正 | |
DI4 | 第四路開關量輸入信號正 | |
DI5 | 第五路開關量輸入信號正 | |
DI6 | 第六路開關量輸入信號正 | |
DI7 | 第七路開關量輸入信號正 | |
DI8 | 第八路開關量輸入信號正 | |
DI9 | 第九路開關量輸入信號正 | |
DI10 | 第十路開關量輸入信號正 | |
DI11 | 第十一路開關量輸入信號正 | |
DI12 | 第十二路開關量輸入信號正 | |
DI13 | 第十三路開關量輸入信號正 | |
DI14 | 第十四路開關量輸入信號正 | |
DI15 | 第十五路開關量輸入信號正 | |
DI16 | 第十六路開關量輸入信號正 | |
DCOM- | 輸入信號公共負 | |
繼電器1 | 電器輸出1路接口常閉 （左） | |
電器輸出1路接口公共 （中） | ||
電器輸出1路接口常開 （右） | ||
繼電器2 | 電器輸出2路接口常閉 | |
電器輸出2路接口公共 | ||
電器輸出2路接口常開 |
DO（繼電器 控制） |
繼電器3 | 電器輸出3路接口常閉 |
電器輸出3路接口公共 | ||
電器輸出3路接口常開 | ||
繼電器4 | 電器輸出4路接口常閉 | |
電器輸出4路接口公共 | ||
電器輸出4路接口常開 | ||
繼電器5 | 電器輸出5路接口常閉 | |
電器輸出5路接口公共 | ||
電器輸出5路接口常開 | ||
繼電器6 | 電器輸出6路接口常閉 | |
電器輸出6路接口公共 | ||
電器輸出6路接口常開 | ||
繼電器7 | 電器輸出7路接口常閉 | |
電器輸出7路接口公共 | ||
電器輸出7路接口常開 | ||
繼電器8 | 電器輸出8路接口常閉 | |
電器輸出8路接口公共 | ||
電器輸出8路接口常開 | ||
繼電器9 | 電器輸出9路接口常閉 | |
電器輸出9路接口公共 | ||
電器輸出9路接口常開 | ||
繼電器 10 | 電器輸出10路接口常閉 | |
電器輸出10路接口公共 | ||
電器輸出10路接口常開 | ||
繼電器 11 | 電器輸出11路接口常閉 | |
電器輸出11路接口公共 | ||
電器輸出11路接口常開 | ||
繼電器 12 | 電器輸出12路接口常閉 | |
電器輸出12路接口公共 | ||
電器輸出12路接口常開 | ||
繼電器 13 | 電器輸出13路接口常閉 | |
電器輸出13路接口公共 | ||
電器輸出13路接口常開 | ||
14 | 電器輸出14路接口常閉 | |
電器輸出14路接口公共 | ||
電器輸出14路接口常開 |
繼電器 15 | 電器輸出15路接口常閉 | |
電器輸出15路接口公共 | ||
電器輸出15路接口常開 | ||
繼電器 16 | 電器輸出16路接口常閉 | |
電器輸出16路接口公共 | ||
電器輸出16路接口常開 |

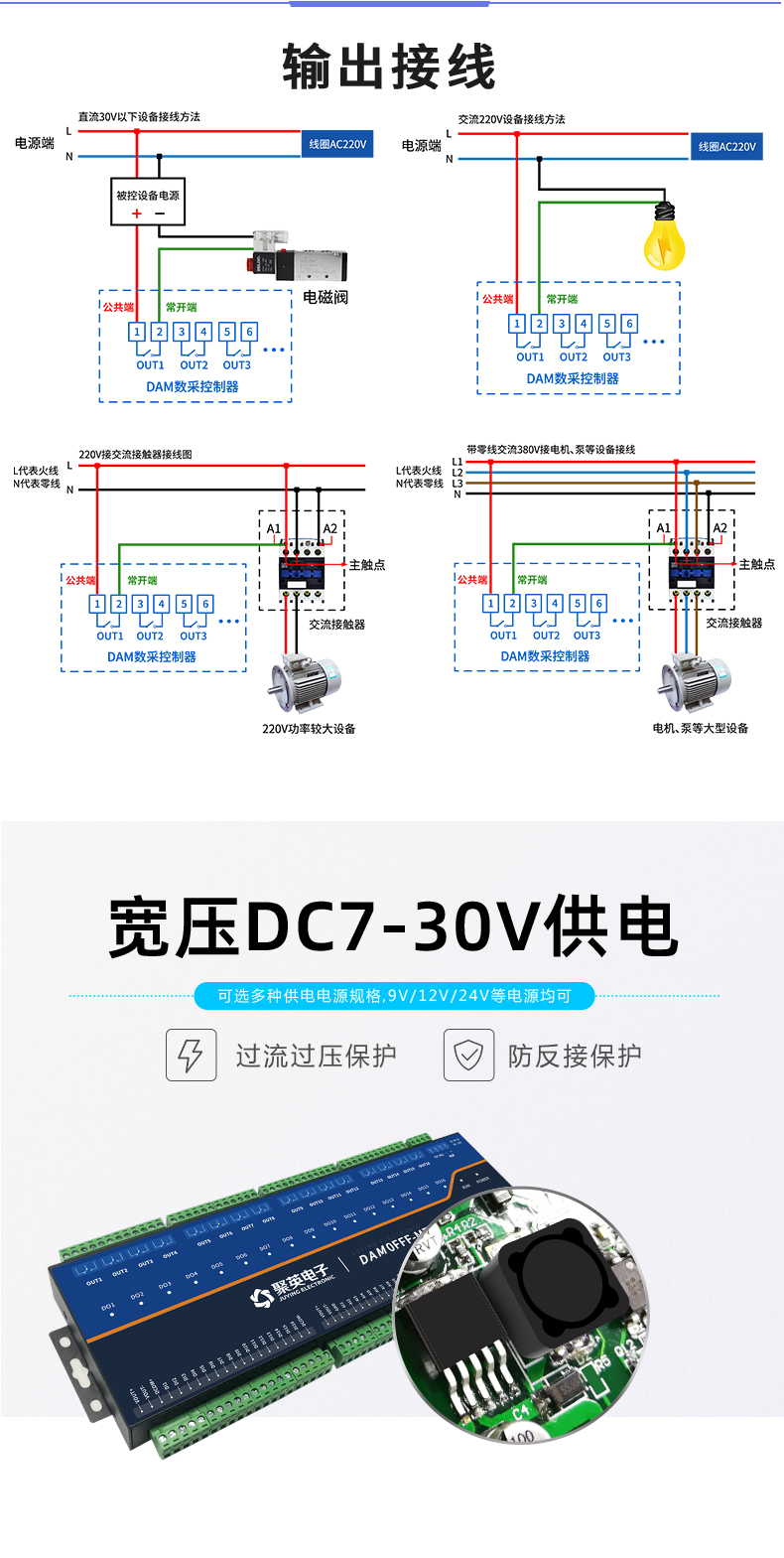

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) ，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽 可以接 GND 。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。
如下圖所示
下圖中的電源部分為傳感器供電，AI1-AI16 接傳感器信號正，GND 為傳感器信號負， ACOM+不用。
軟件下載鏈接地址：https://www.juyingele.com/download/DAMSoftware.zip
JYDAM 調試軟件：
工具欄 | 說明 |
通訊設置 | l 串口/網絡通訊方式選擇； l 端口號/TCP 地址選擇； l 設置 AI/DI/DO 讀取刷新時間。 |
DO 控制 | l 操作 DO 通道； l 選擇 DO 模式； |
l 設置動作時間。 | |
DI 輸入 | l 查看 DI 輸入狀態； l 讀取 DI 狀態生成查詢指令； l 設置 DI/DO 通道名稱。 |
模擬量輸入 | l 顯示 4-20ma/0-10v/0-5v 實時數據/曲線； l 顯示 PT100/K 型熱電偶/DS18B20 溫度數據/曲線； l 顯示實時采集時間； l 設置 AI/溫度通道名稱； l 設置 AI 通道量程轉換及顯示單位； l 手動導出 excel 表格數據； l 手動保存數據曲線。 |
模擬量輸出 | l 設置 AO 輸出； l 生成 AO 多通道輸出指令。 |
配置參數 | l 顯示當前設備 AI/DI/DO 通道數量信息； l 設置波特率； l 設置偏移地址； l 設置工作模式； l 設置 AI/DI/DO 自動回傳； l 設置 DO 掉電記憶。 |
指令區域 | l 生成 AI/DI/DO/AO/參數設置等指令。 |
調試區域 | l 用戶自定義發送指令測試。 |
1 選擇設備當前串口號(IP 地址填寫IP);
2 選擇默認波特率 9600;
3 打開端口：
4 右側有接收指令，可控制繼電器即通訊成功。
1 選擇模擬量輸入;
2 下方可以直接查看數據大小和實時曲線。
1.1 、設備地址的介紹
DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊， 用0 無法通訊。
設備地址=偏移地址。
1.2 、設備地址的讀取
設備正常通訊后，初始設備地址寫入 254 ，然后點擊軟件上方“配置參數 ” 即可讀到設備的當前地址。
1.3 、偏移地址的設定與讀取
點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的 偏移地址進行讀取或設置。
點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。
①、普通版：
設備默認輸入和輸出之間為互相獨立，沒有關系。
②、智能自控版：

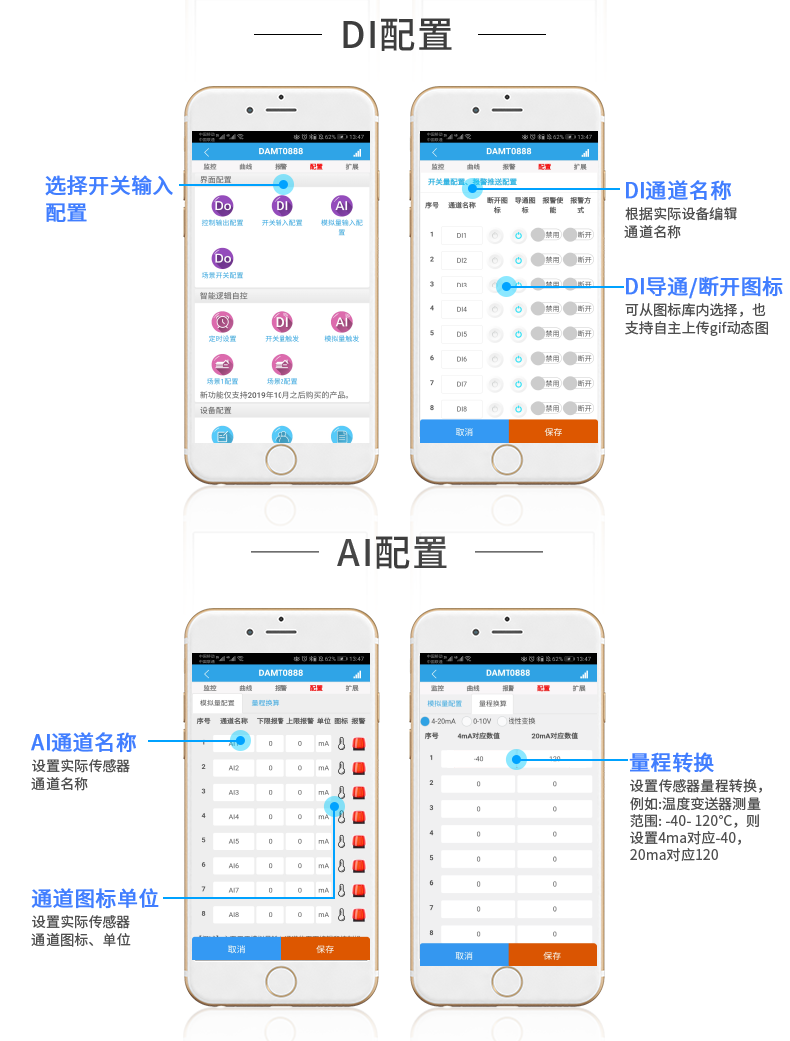

開關量(DI)輸入和模擬量(AI)輸入與繼電器輸出(DO)的對應關系，需要使用 DLC 配置軟件進行配置。
DLC 配置軟件下載地址：
https://www.juyingele.com/download/DLC_timing_Config.zip

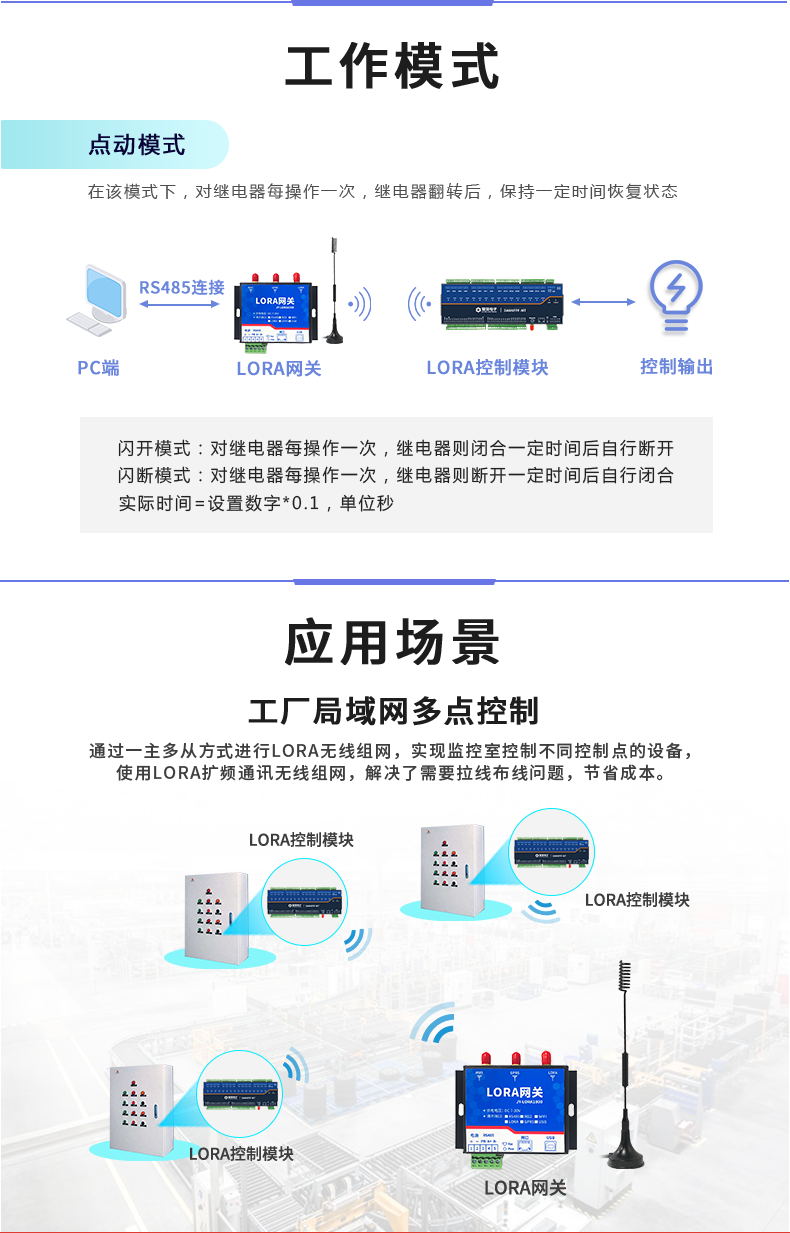

4.1 、閃開閃斷功能介紹
手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開，斷開時 閉合);
閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0. 1)后自行斷開;
閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉 合;
4.2 、閃斷閃開的設置
打開“聚英翱翔 DAM 調試軟件 ”點擊繼電器模式后面下拉箭頭進行模式的選 擇。(后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】)
注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有 通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通 道的控制，不影響其他通道的正常控制。
本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存 器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議說明書下載鏈接地址：
https://www.juyingele.com/download/Modbus_poll.zip
線圈寄存器地址表：
寄存器名稱 | 支持指令碼 | 寄存器地址 | 說明 |
繼電器線圈控制 | |||
DO1 | 01：查詢指令， 05：單通道控 制指令， 15：多通道同 時控制指令。 | 0 | 第一路繼電器輸出 |
DO2 | 1 | 第二路繼電器輸出 | |
DO3 | 2 | 第三路繼電器輸出 | |
DO4 | 3 | 第四路繼電器輸出 | |
DO5 | 4 | 第五路繼電器輸出 | |
DO6 | 5 | 第六路繼電器輸出 | |
DO7 | 6 | 第七路繼電器輸出 | |
DO8 | 7 | 第八路繼電器輸出 | |
DO9 | 8 | 第九路繼電器輸出 | |
DO10 | 9 | 第十路繼電器輸出 | |
DO11 | 10 | 第十一路繼電器輸出 | |
DO12 | 11 | 第十二路繼電器輸出 | |
DO13 | 12 | 第十三路繼電器輸出 | |
DO14 | 13 | 第十四路繼電器輸出 | |
DO15 | 14 | 第十五路繼電器輸出 | |
DO16 | 15 | 第十六路繼電器輸出 | |
離散量輸入 | |||
DI1 | 02:查詢指令。 | 0 | 第一路輸入 | |
DI2 | 1 | 第二路輸入 | ||
DI3 | 2 | 第三路輸入 | ||
DI4 | 3 | 第四路輸入 | ||
DI5 | 4 | 第五路輸入 | ||
DI6 | 5 | 第六路輸入 | ||
DI7 | 6 | 第七路輸入 | ||
DI8 | 7 | 第八路輸入 | ||
DI9 | 8 | 第九路輸入 | ||
DI10 | 9 | 第十路輸入 | ||
DI11 | 10 | 第十一路輸入 | ||
DI12 | 11 | 第十二路輸入 | ||
DI13 | 12 | 第十三路輸入 | ||
DI14 | 13 | 第十四路輸入 | ||
DI15 | 14 | 第十五路輸入 | ||
DI16 | 15 | 第十六路輸入 | ||
模擬量輸入 | ||||
AI1 | 04：查詢指令。 | u16 | 0 | 第一路輸入 |
AI2 | u16 | 1 | 第二路輸入 | |
AI3 | u16 | 2 | 第三路輸入 | |
AI4 | u16 | 3 | 第四路輸入 | |
AI5 | u16 | 4 | 第五路輸入 | |
AI6 | u16 | 5 | 第六路輸入 | |
AI7 | u16 | 6 | 第七路輸入 | |
AI8 | u16 | 7 | 第八路輸入 | |
AI9 | u16 | 8 | 第九路輸入 | |
AI10 | u16 | 9 | 第十路輸入 | |
AI11 | u16 | 10 | 第十一路輸入 | |
AI12 | u16 | 11 | 第十二路輸入 | |
AI13 | u16 | 12 | 第十三路輸入 | |
AI14 | u16 | 13 | 第十四路輸入 | |
AI15 | u16 | 14 | 第十五路輸入 | |
AI16 | u16 | 15 | 第十六路輸入 | |
配置參數 | ||||
RS232 波特率 | 保持寄存器 | 1000 | 見下表波特率數值對應表，默認為 0， 該寄存器決定 RS232 的通信方式。 | |
RS485 波特率 | 1001 | 見下表波特率數值對應表，默認為 0 ， 支持 0-6 ，該寄存器決定 RS485 的通信 波方式 | ||
偏移地址 | 1002 | 設備地址=偏移地址 | ||
備注：
① ：使用第三方 PLC/組態與設備通訊時，Modbus 地址定義如下：
00001 至 09999 是離散輸出(線圈)
10001 至 19999 是離散輸入(觸點)
30001 至 39999 是輸入寄存器(通常是模擬量輸入)
40001 至 49999 是保持寄存器
采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。
說明： 由于不同品牌 PLC/組態軟件對 Modbus 地址定義可能有不同，具體以其幫助文檔中 對 Modbus 的定義說明為準。
PLC 例程下載地址：
https://www.juyingele.com/download/PLC_licheng.zip
第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：
https://www.juyingele.com/download/zutai.zip
②： 波特率及校驗位
串口 1 保持寄存器地址 1000
串口 2 保持寄存器地址 1001
字節位數 | 定義 | 說明 |
Bit0~Bit7 | 波特率 | 0 ：9600 1 ：2400 2 ：4800 3 ：9600 4 ：19200 5 ：38400 6 ：115200 7 ：57600 8 ：56000 9 ：14400 10：1200 |
Bit8~Bit9 | 奇偶校驗 | 0 ：無校驗 1 ：偶校驗（Even） 2 ：奇校驗（Odd） |
Bit10~Bit11 | 停止位 | 0 ：停止位 1 位 1 ：停止位 2 位 2 ：停止位 1.5 位 |
指令可通過“聚英翱翔 DAM 調試軟件 ”，勾選調試信息來獲取。
指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，對于繼 電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。
情景 1 控制繼電器 | RTU 格式（16 進制發送） |
查詢十六路狀態 | FE 01 00 00 00 10 29 C9 |
查詢指令返回信息 | FE 01 02 00 00 AD E8 |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
控制第九路開 | FE 05 00 08 FF 00 19 F7 |
控制第九路關 | FE 05 00 08 00 00 58 07 |
控制第十路開 | FE 05 00 09 FF 00 48 37 |
控制第十路關 | FE 05 00 09 00 00 09 C7 |
控制第十一路開 | FE 05 00 0A FF 00 B8 37 |
控制第十一路關 | FE 05 00 0A 00 00 F9 C7 |
控制第十二路開 | FE 05 00 0B FF 00 E9 F7 |
控制第十二路關 | FE 05 00 0B 00 00 A8 07 |
控制第十三路開 | FE 05 00 0C FF 00 58 36 |
控制第十三路關 | FE 05 00 0C 00 00 19 C6 |
控制第十四路開 | FE 05 00 0D FF 00 09 F6 |
控制第十四路關 | FE 05 00 0D 00 00 48 06 |
控制第十五路開 | FE 05 00 0E FF 00 F9 F6 |
控制第十五路關 | FE 05 00 0E 00 00 B8 06 |
控制第十六路開 | FE 05 00 0F FF 00 A8 36 |
控制第十六路關 | FE 05 00 0F 00 00 E9 C6 |
情景 2 查詢開關量輸入 | |
查詢十六路開關量狀態 | FE 02 00 00 00 10 6D C9 |
查詢指令返回信息 | FE 02 02 00 00 AD AC |
情景 3 查詢模擬量 | |
查詢第 1 路模擬量 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第 2 路模擬量 | FE 04 00 01 00 01 74 05 |
查詢第 3 路模擬量 | FE 04 00 02 00 01 84 05 |
查詢第 4 路模擬量 | FE 04 00 03 00 01 D5 C5 |
查詢第 5 路模擬量 | FE 04 00 04 00 01 64 04 |
查詢第 6 路模擬量 | FE 04 00 05 00 01 35 C4 |
查詢第 7 路模擬量 | FE 04 00 06 00 01 C5 C4 |
查詢第 8 路模擬量 | FE 04 00 07 00 01 94 04 |
查詢第 9 路模擬量 | FE 04 00 08 00 01 A4 07 |
查詢第 10 路模擬量 | FE 04 00 09 00 01 F5 C7 |
查詢第 11 路模擬量 | FE 04 00 0A 00 01 05 C7 |
查詢第 12 路模擬量 | FE 04 00 0B 00 01 54 07 |
查詢第 13 路模擬量 | FE 04 00 0C 00 01 E5 C6 |
查詢第 14 路模擬量 | FE 04 00 0D 00 01 B4 06 |
查詢第 15 路模擬量 | FE 04 00 0E 00 01 44 06 |
查詢第 16 路模擬量 | FE 04 00 0F 00 01 15 C6 |
查詢第 1~ 16 路模擬量 | FE 04 00 00 00 10 E5 C9 |
5.1 、繼電器輸出
控制 1 路繼電器(以第一路開為例，其他通道參照本例)，任意一個字節變 動，CRC 校驗位會隨之變動。
發送碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息：
返回碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
5.2 、繼電器狀態
查詢 16 路繼電器
FE 01 00 00 00 10 29 C9
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01 指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 10 | 查詢數量 | 要查詢的繼電器數量 |
29 C9 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息：
FE 01 02 00 00 AD E8
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令：如果查詢錯誤，返回 0x81 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 |
Bit1:第二個繼電器狀態 。。。。。。。 Bit16:第十六個繼電器狀態 | ||
AD E8 | CRC16 | 前 5 字節數據的CRC16 校驗和 |
5.3 、光耦輸入
查詢光耦
發送碼：FE 02 00 00 00 10 6D C9
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 查詢離散量輸入（光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 10 | 查詢數量 | 要查詢的光耦狀態數量 |
6D C9 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
光耦返回信息：
返回碼：FE 02 02 00 00 AD AC
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 Bi16:第十六個光耦輸入狀態 |
AD AC | CRC16 | 前 5 字節數據的CRC16 校驗和 |
5.4 、模擬量查詢
查詢模擬量 AD 字
發送碼：FE 04 00 00 00 10 E5 C9
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 10 | 查詢數量 | 要查詢的模擬量數量 |
E5 C9 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
模擬返回信息：
返回碼：FE 04 20 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 88 62
字段 | 含義 | 備注 |
FE | 設備地址 |
04 | 04 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
20 | 字節數 | 返回狀態信息的所有字節數 |
00 00
| 查詢的 AD 字 | 0x1232，即十進制 4658，為查詢的模擬量 AD 字的值，實際值=返回值*0.001（即 4.658mA） |
88 62 | CRC16 | 前 35 字節數據的CRC16 校驗和 |
5.5 、閃開閃閉指令
閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數 量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04 或 00 02 | 指令 | 00 04 為閃開指令 00 02 為閃閉命令 |
00 0A | 間斷時間 | 00 0A 為十六進制換為十進制則為 10 間隔時 間為（0. 1 秒*10） |
00 D8 | CRC16 | 校驗方式 |
返回碼：FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
指令列表
閃閉指令 | RTU 格式（16 進制發送） |
控制 1 路 | FE 10 00 03 00 02 04 00 04 00 0A 41 6B |
控制 2 路 | FE 10 00 08 00 02 04 00 04 00 0A 00 D8 |
控制 3 路 | FE 10 00 0D 00 02 04 00 04 00 0A C0 E7 |
控制 4 路 | FE 10 00 12 00 02 04 00 04 00 0A 81 AB |
控制 5 路 | FE 10 00 17 00 02 04 00 04 00 0A 41 94 |
控制6 路 | FE 10 00 1C 00 02 04 00 04 00 0A 00 27 |
控制7 路 | FE 10 00 21 00 02 04 00 04 00 0A C2 AA |
控制 8 路 | FE 10 00 26 00 02 04 00 04 00 0A 83 4C |
控制9 路 | FE 10 00 2B 00 02 04 00 04 00 0A 42 D5 |
控制 10 路 | FE 10 00 30 00 02 04 00 04 00 0A 02 6A |
控制 11 路 | FE 10 00 35 00 02 04 00 04 00 0A C2 55 |
控制 12 路 | FE 10 00 3A 00 02 04 00 04 00 0A 82 15 |
控制 13 路 | FE 10 00 3F 00 02 04 00 04 00 0A 42 2A |
控制 14 路 | FE 10 00 44 00 02 04 00 04 00 0A 04 BD |
控制 15 路 | FE 10 00 49 00 02 04 00 04 00 0A C5 24 |
控制 16 路 | FE 10 00 4E 00 02 04 00 04 00 0A 84 C2 |
閃斷指令 | |
控制 1 路 | FE 10 00 03 00 02 04 00 02 00 0AA1 6A |
控制 2 路 | FE 10 00 08 00 02 04 00 02 00 0A E0 D9 |
控制 3 路 | FE 10 00 0D 00 02 04 00 02 00 0A 20 E6 |
控制 4 路 | FE 10 00 12 00 02 04 00 02 00 0A 61 AA |
控制 5 路 | FE 10 00 17 00 02 04 00 02 00 0AA1 95 |
控制6 路 | FE 10 00 1C 00 02 04 00 02 00 0A E0 26 |
控制7 路 | FE 10 00 21 00 02 04 00 02 00 0A 22 AB |
控制 8 路 | FE 10 00 26 00 02 04 00 02 00 0A 63 4D |
控制9 路 | FE 10 00 2B 00 02 04 00 02 00 0AA2 D4 |
控制 10 路 | FE 10 00 30 00 02 04 00 02 00 0A E2 6B |
控制 11 路 | FE 10 00 35 00 02 04 00 02 00 0A 22 54 |
控制 12 路 | FE 10 00 3A 00 02 04 00 02 00 0A 62 14 |
控制 13 路 | FE 10 00 3F 00 02 04 00 02 00 0AA2 2B |
控制 14 路 | FE 10 00 44 00 02 04 00 02 00 0A E4 BC |
控制 15 路 | FE 10 00 49 00 02 04 00 02 00 0A 25 25 |
控制 16 路 | FE 10 00 4E 00 02 04 00 02 00 0A 64 C3 |
5.6 、全開全關指令
全開全關指令解析
全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64
全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4
其中 FF FF 為全開全關指令，為二進制轉換為 16 進制，2 進制中 1 代表吸合，0 代表斷開，11111111 11111111 為全開，00000000 00000000 為全斷，每 8 路為 一個字節，起始為右側開始，如 1、5、8、10、12、16 通道打開，其他關閉，則 1.5.8 為 10010001,16 進制為 91 ，10,12,16 為 10001010,16 進制為 8A，全部開 關指令為91 8A
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 00 | 起始地址 | |
00 10 | 控制數量 | 控制的繼電器數量 |
02 | 字節數 | 發送命令字節數 |
FF FF (或 00 00） | 全開全關命令 | FF FF 全開命令 00 00 全關命令 |
A6 64 （或 A7 D4） | CRC16 | 校驗位 |
全斷全開返回碼：FE 0F 00 00 00 10 40 08
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 00 | 起始地址 | |
00 10 | 數量 | 返回信息的繼電器數量 |
40 08 | CRC16 | 校驗位 |
一條指令控制多個繼電器輸出通道動作：
使用寫多個寄存器功能碼：16 功能碼(16 進制：0x10);
保持寄存器 1050~ 1051：對應位寫“1”繼電器打開 寫“0”忽略;
保持寄存器 1052~ 1053：對應位寫“1”繼電器關閉 寫“0”忽略;
保持寄存器 1054~ 1055：對應位寫“1”繼電器取反 寫“0”忽略。
①繼電器打開
舉例：FE 10 04 1A 00 02 04 20 20 00 00 79 01 繼電器 6 和繼電器 14 打開，其它 忽略;
舉例：FE 10 04 1A 00 02 04 1C 00 00 00 74 9B 繼電器 11、繼電器 12 、繼電器 13 打開，其它忽略;
舉例：FE 10 04 1A 00 02 04 00 0F 00 00 43 08 繼電器 1~4 打開，其它忽略;
指令內容 | 說明 |
FE | 設備地址，代表 10 進制廣播地址 254 |
10 | 寫多個寄存器的功能碼 |
04 1A | 1050 寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16 路輸出具體狀態指令 |
0F | 1-8 路輸出具體狀態指令（繼電器 1-4 打開） 2 進制：00001111； 16 進制：0F |
00 | 25-32 路輸出具體狀態指令 |
00 | 17-24 路輸出具體狀態指令 |
43 08 | CRC16 校驗位 |
設備返回指令：FE 10 04 1A 00 02 75 30
②繼電器關閉
舉例：FE 10 04 1C 00 02 04 20 20 00 00 F9 2B 繼電器 6 、繼電器 14 關閉，其它 忽略;
舉例：FE 10 04 1C 00 02 04 1C 00 00 00 F4 B1 繼電器 11、繼電器 12、繼電器 13 關閉，其它忽略;
舉例：FE 10 04 1C 00 02 04 00 89 00 00 22 CB 繼電器 1 、繼電器 4 、繼電器 8 關 閉，其它忽略;
舉例：FE 10 04 1C 00 02 04 00 0F 00 00 C3 22 繼電器 1~4 關閉，其它忽略;
指令內容 | 說明 |
FE | 設備地址，代表 10 進制廣播地址 254 |
10 | 寫多個寄存器的功能碼 |
04 1C | 1052 寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16 路輸出具體狀態指令 |
0F | 1-8 路輸出具體狀態指令（繼電器 1-4 打開） 2 進制：00001111； 16 進制：0F |
00 | 25-32 路輸出具體狀態指令 |
00 | 17-24 路輸出具體狀態指令 |
C3 22 | CRC16 校驗位 |
設備返回指令：FE 10 04 1C 00 02 95 31
③繼電器取反
舉例：FE 10 04 1E 00 02 04 00 0F 00 00 42 FB 繼電器 1~4 取反，其它忽略;
第一次發：繼電器 1~4 打開，其它忽略;
第二次發：繼電器 1~4 關閉，其它忽略;
指令內容 | 說明 |
FE | 設備地址，代表 10 進制廣播地址 254 |
10 | 寫多個寄存器的功能碼 |
04 1E | 1054 寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16 路輸出具體狀態指令 |
0F | 1-8 路輸出具體狀態指令（繼電器 1-4 打開） 2 進制：00001111； 16 進制：0F |
00 | 25-32 路輸出具體狀態指令 |
00 | 17-24 路輸出具體狀態指令 |
42 FB | CRC16 校驗位 |
設備返回指令：FE 10 04 1E 00 02 34 F1
④繼電器打開關閉
舉例：FE 10 04 1A 00 04 08 00 20 00 00 00 02 00 00 5E 5B 繼電器 6 打開，同時 繼電器 2 關閉，其它忽略;
舉例：FE 10 04 1A 00 04 08 00 0F 00 00 00 F0 00 00 21 6A 繼電器 1~4 打開，同 時繼電器 5~8 關閉，其它忽略;
指令內 容 | 說明 | 備注 |
FE | 設備地址，代表 10 進制廣播地址 254 | |
10 | 寫多個寄存器的功能碼 | |
04 1A | 1050 寄存器 | |
00 04 | 寫入寄存器地址的長度 | |
08 | 具體控制指令的長度 | |
00 | 9-16 路輸出具體狀態指令 | 1~32 路打開狀態 |
0F | 1-8 路輸出具體狀態指令（繼電器 1-4 打開） 2 進制：00001111； 16 進制：0F | |
00 | 25-32 路輸出具體狀態指令 | |
00 | 17-24 路輸出具體狀態指令 | |
00 | 9-16 路輸出具體狀態指令 | 1~32 路關閉狀態 |
0F | 1-8 路輸出具體狀態指令（繼電器 5-8 關閉） 2 進制：11110000； 16 進制：F0 | |
00 | 25-32 路輸出具體狀態指令 | |
00 | 17-24 路輸出具體狀態指令 | |
21 6A | CRC16 校驗位 |
設備返回指令：FE 10 04 1A 00 04 F5 32
1、232 通訊，設備控制無響應，不動作
設備與上位機進行通信使用的是 232 直連線。即 RX 對 RX ，TX 對 TX ，GND 對 GND
2 、繼電器只能開不能關
讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令，返回指令是否正確，如果讀取地址失敗，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器
3、485 總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址 254 來進行通訊。
廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來控制，否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。
參數 | 說明 |
觸點容量 | 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RS232、RS485 、可拓展網口、WiFi 、4G |
額定電壓 | DC 24V |
電源指示 | 1路紅色 LED 指示（通電時常亮） |
通訊指示 | 1路綠色 LED 指示（通電時閃爍） |
溫度范圍 | 工業級，-40℃~85℃ |
尺寸 | 311*105*29mm |
重量 | 1185g |
默認通訊格式 | 9600,n,8,1s |
波特率 | 2400,4800,9600, 19200,38400, 115200 |
軟件支持 | 配套配置軟件、控制軟件； 支持各家組態軟件； 支持 Labviewd 等 |
| LORA0FFF-MT LORA無線測控模塊說明書 | LORA0FFF-MT LORA無線測控模塊說明書 |
| 測試軟件 | DAM調試軟件 |
| JYDAM調試軟件 | |
| 應用軟件 | 聚英組態軟件 |
| 協議說明 | 協議說明 |
| 參考源碼 | 參考源碼 |
| PLC例程 | PLC例程 |
| 第三方組態例程 | 第三方組態例程 |
銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線
聯系郵箱：[email protected]
在線咨詢： 點擊咨詢
聯系郵箱：[email protected]
型號：LoRaPT06
功能說明：6路PT100
通訊頻段：470Mhz~510Mhz
型號：LoRaPT16
功能說明：16路PT100
通訊頻段：470Mhz~510Mhz
型號：LoRa3200
功能說明：32DO
通訊頻段：470Mhz~510Mhz
型號：LoRa121212-MT
功能說明：12DO+12DI+12AI
通訊頻段：470Mhz~510Mhz
型號：LoRa0808D
功能說明：8DO+8DI
通訊頻段：470Mhz~510Mhz
型號：LoRa0455-MT
功能說明：4DO+5DI+5AI
通訊頻段：470Mhz~510Mhz
型號：LoRa0606A
功能說明：6DO+6AI
通訊頻段：470Mhz~510Mhz
型號：LoRa1616D-MT
功能說明：16DO+16AI
通訊頻段：470Mhz~510Mhz
官方微信
天貓店鋪
京東店鋪
銷售王經理
微信公眾號
